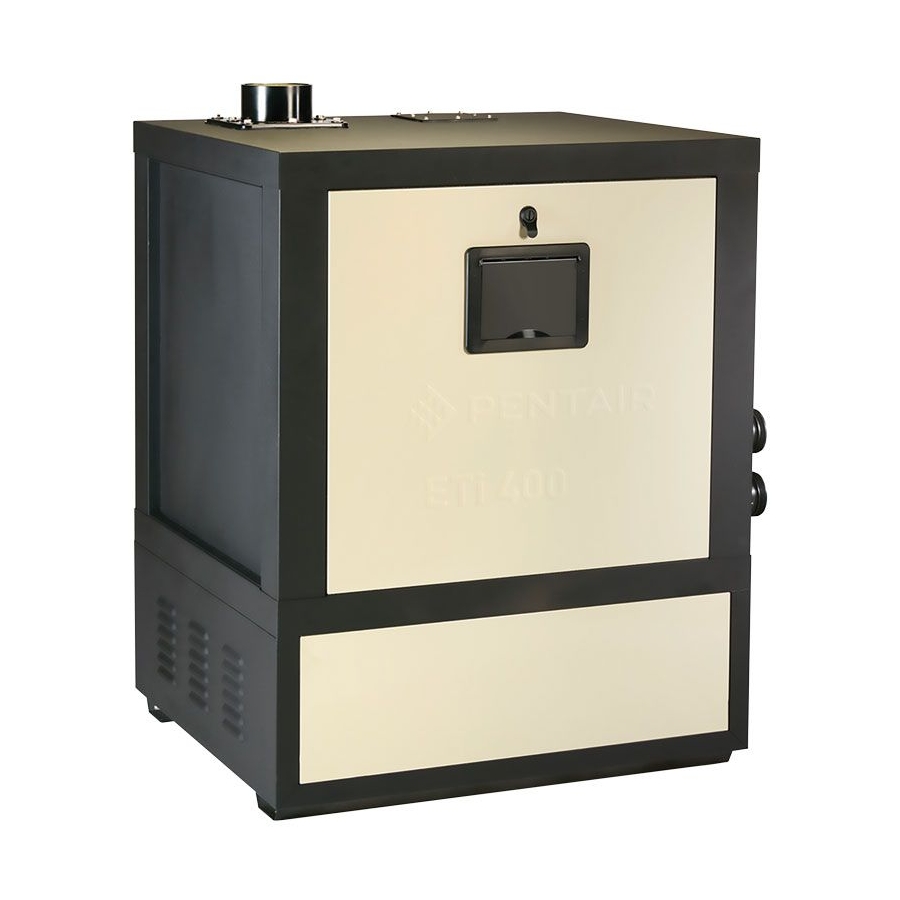

ETi
400 HIGH EFFICIENCY HEATER
GAS CONTROL VALVE
REPLACEMENT KIT
P/N 476001
INSTALLATION GUIDE
IMPORTANT!
WARNING! FOR YOUR SAFETY: THIS PRODUCT MUST BE INSTALLED
AND SERVICED BY AUTHORIZED SERVICE PERSONNEL
QUALIFIED IN POOL/SPA INSTALLATION
