- Tapez sur . Bluetooth Manager commence à
rechercher les périphériques Bluetooth à proximité. À la
fin de cette phase de recherche, l'icône du MobileMapper
Beacon devrait apparaître dans la liste des périphériques
trouvés.
- Tapez deux fois sur l'icône du MobileMapper Beacon.
L'écran affiche le seul service disponible du
MobileMapper Beacon : le service "Serial Port".
- Tapez deux fois sur l'icône du service "Serial Port". Une
boîte de dialogue s'ouvre, vous invitant à associer le
COM4 de MobileMapper CE au MobileMapper Beacon.
- Tapez simplement sur OK. Un message vous confirme
qu'une liaison est maintenant établie avec le
MobileMapper Beacon via le port COM4 du MobileMapper
CE. Sur le MobileMapper Beacon, le voyant bleu s'allume.
- Tapez sur OK.
- Tapez sur pour réduire la fenêtre Bluetooth.
- Tapez sur pour fermer la fenêtre « Réglages ».
- Puis passez au point 3. ci-dessous.
2. Si vous utilisez le port COM1 du MobileMapper CE pour
communiquer avec le MobileMapper Beacon (connexion par
câble série) :
- Fixez le module E/S au MobileMapper CE.

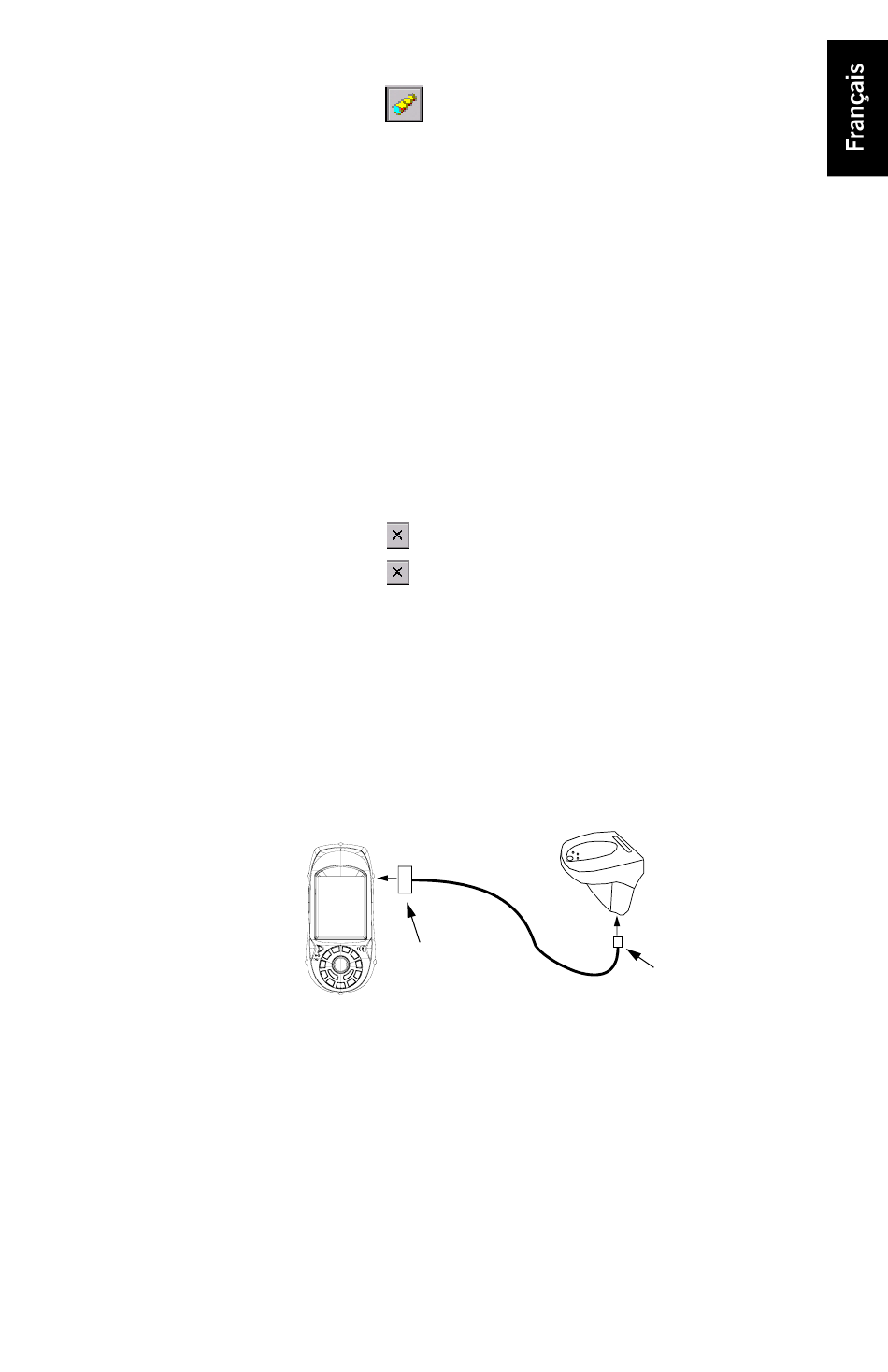

- Reliez les deux appareils à l'aide du câble série fourni
avec le MobileMapper Beacon. Voir schéma ci-dessous.
COM1 sur le module E/S
Broche femelle DB9
- Allumez le MobileMapper Beacon et le MobileMapper CE.
Connecteur Data
Connecteur rond 7 contacts
