MESURE DE DIFFERENCE DE POTENTIEL AC
DANGER : Risque d'électrocution. Il peut arriver que les pointes de sonde ne soient pas
suffisamment longues pour atteindre les points à tester de certaines installations 240V car ceux-
ci sont parfois profondément encastrés. Par conséquent, il peut arriver que l'écran affiche la
valeur 0 alors que l'installation est en réalité sous tension. Assurez-vous bien que les points de
sonde soient au contact des parties métalliques de l'installation avant de déduire qu'il n'y a
aucune tension.
ATTENTION : Ne jamais mesurer de courants alternatifs si un moteur du circuit est allumé ou
éteint pendant l'opération. De grandes variations de tensions peuvent se produire, ce qui risque
d'endommager l'appareil.

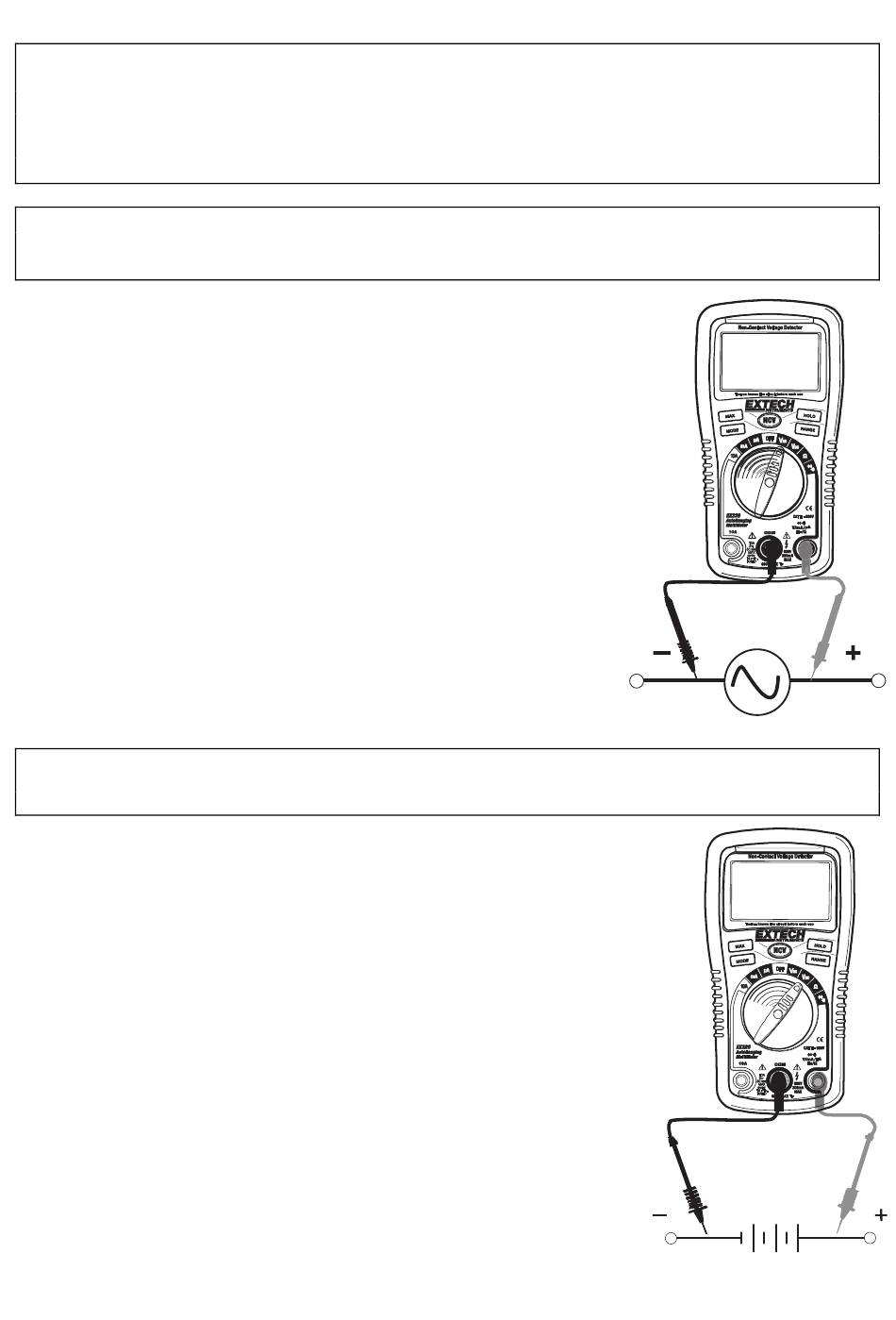

1.
Positionnez le commutateur de fonction sur VAC.
2.
Insérez le câble de mesure à fiche banane noir dans le
connecteur femelle COM négatif.
Insérez le câble de mesure à fiche banane rouge dans le
connecteur femelle V positif.
3.
Mettez la pointe de sonde noire en contact avec le côté
négatif du circuit.
4.
Mettez la pointe de sonde rouge en contact avec le côté
positif du circuit.
5.
Lisez la valeur affichée à l'écran.
DC VOLTAGE MEASUREMENTS
ATTENTION : Ne jamais mesurer de courants continus si un moteur du circuit est allumé ou
éteint pendant l'opération. De grandes variations de tensions peuvent se produire, ce qui risque
d'endommager l'appareil.
1.
Positionnez le commutateur de fonction sur VDC.
2.
Insérez le câble de mesure à fiche banane noir dans le
connecteur femelle COM négatif.
Insérez le câble de mesure à fiche banane rouge dans le
connecteur femelle V positif.
3.
Mettez la pointe de sonde noire en contact avec le côté négatif
du circuit.
Mettez la pointe de sonde rouge en contact avec le côté positif
du circuit.
Lisez la valeur affichée à l'écran
4.
.
