R&S
ZNC
●
Effleurer "OK" pour activer les réglages actuels et fermer la boîte de dialogue et
"Cancel" pour rejeter toutes les modifications.
●
Le système d'aide vous donne des informations utiles sur les réglages spécifiques
de chaque boîte de dialogue. Effleurer "Help" pour ouvrir l'aide.
5.3 Manier les diagrammes, les traces et les marqueurs
L'analyseur affiche les résultats de mesure sous la forme de traces dans des diagrammes
rectangulaires. Les marqueurs s'utilisent pour lire des valeurs numériques spécifiques et
pour rechercher des points ou des régions dans une trace. La section suivante vous
familiarisera avec certains des outils graphiques que vous propose leAnalyseurs de
réseaux vectoriels pour le maniement des traces et des marqueurs.
Pour plus de détails
Référez-vous au chapitre "Concepts and Features" dans l'aide du Analyseurs de réseaux
vectoriels ou le manuel utilisateur pour en apprendre davantage sur les traces, les voies
et les éléments d'affichage écran.
5.3.1 Ajouter des traces et des diagrammes nouveaux
Une nouvelle trace est nécessaire si vous voulez mesurer et afficher une quantité sup-
plémentaire.
Scénario typique : Le coefficient de transmission S
au
C hapitre 4.1, "Mesure du paramètre S de
ajoutée pour afficher le coefficient de réflexion S
Pour créer une nouvelle trace,

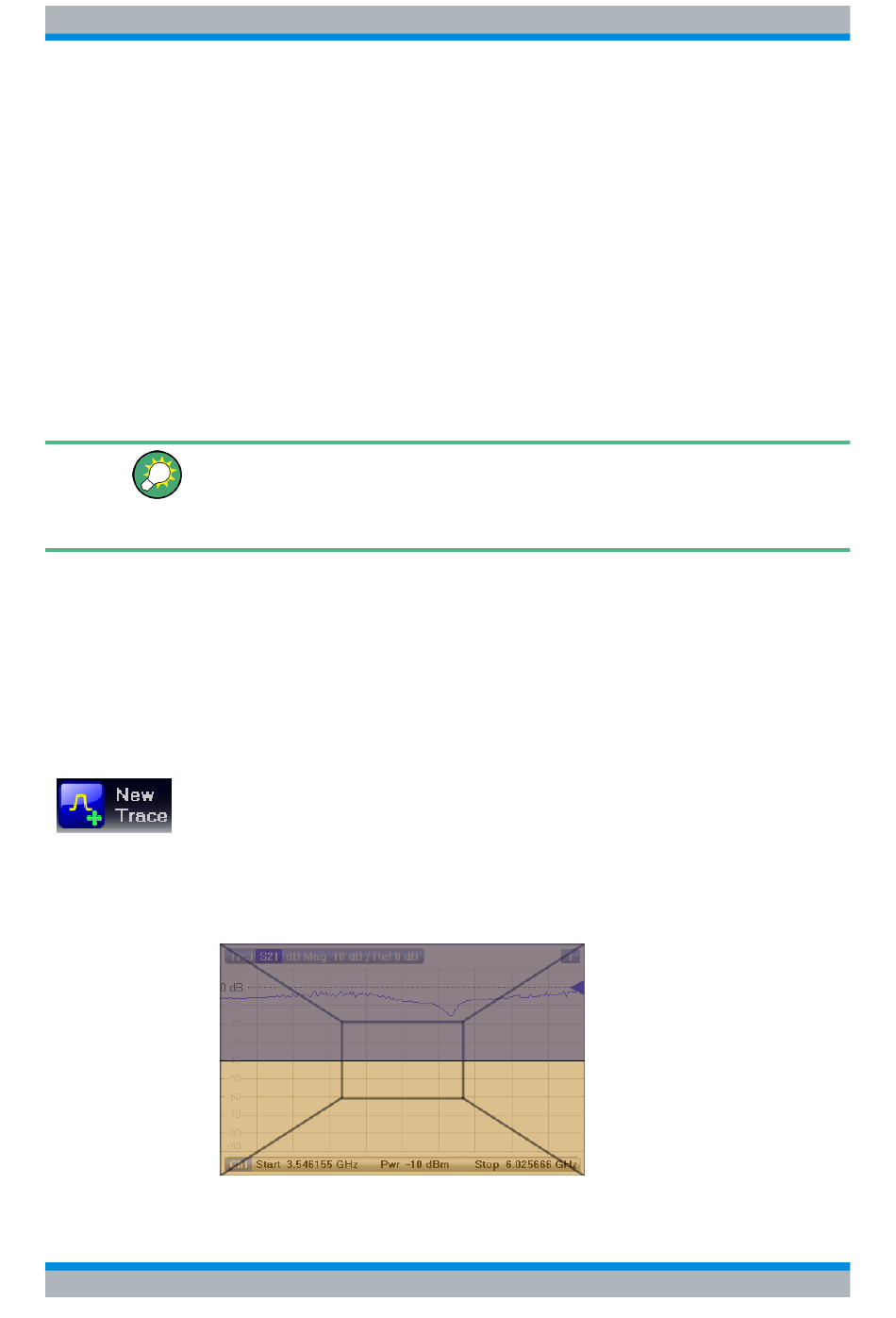

1. Glisser et déposer l'icône "New Trace" dans la barre d'outils, au-dessus de la zone
du diagramme, dans un diagramme.
Le diagramme change de schéma de couleurs et de contenus, comme le montre la
figure ci-après. Un rectangle avec des lignes diagonales divise le diagramme en plu-
sieurs secteurs.
Guide de démarrage rapide 1316.2407.09 ─ 04
Manier les diagrammes, les traces et les marqueurs
est mesuré de la manière décrite
21
transmission", à la page 27. Une trace est
en vue de la comparaison.
11
Utiliser l'appareil
41
