R&S
ZNC
Conseil : Si, pour la saisie des données, vous utilisez les touches de saisie de don-
nées DATA ENTRY situées sur le panneau avant, saisir tout simplement 1.77 et
terminer la saisie avec la touche G/n. Référez-vous à
nées", à la page 45 pour en apprendre davantage sur la saisie de valeurs numéri-
ques et de caractères.

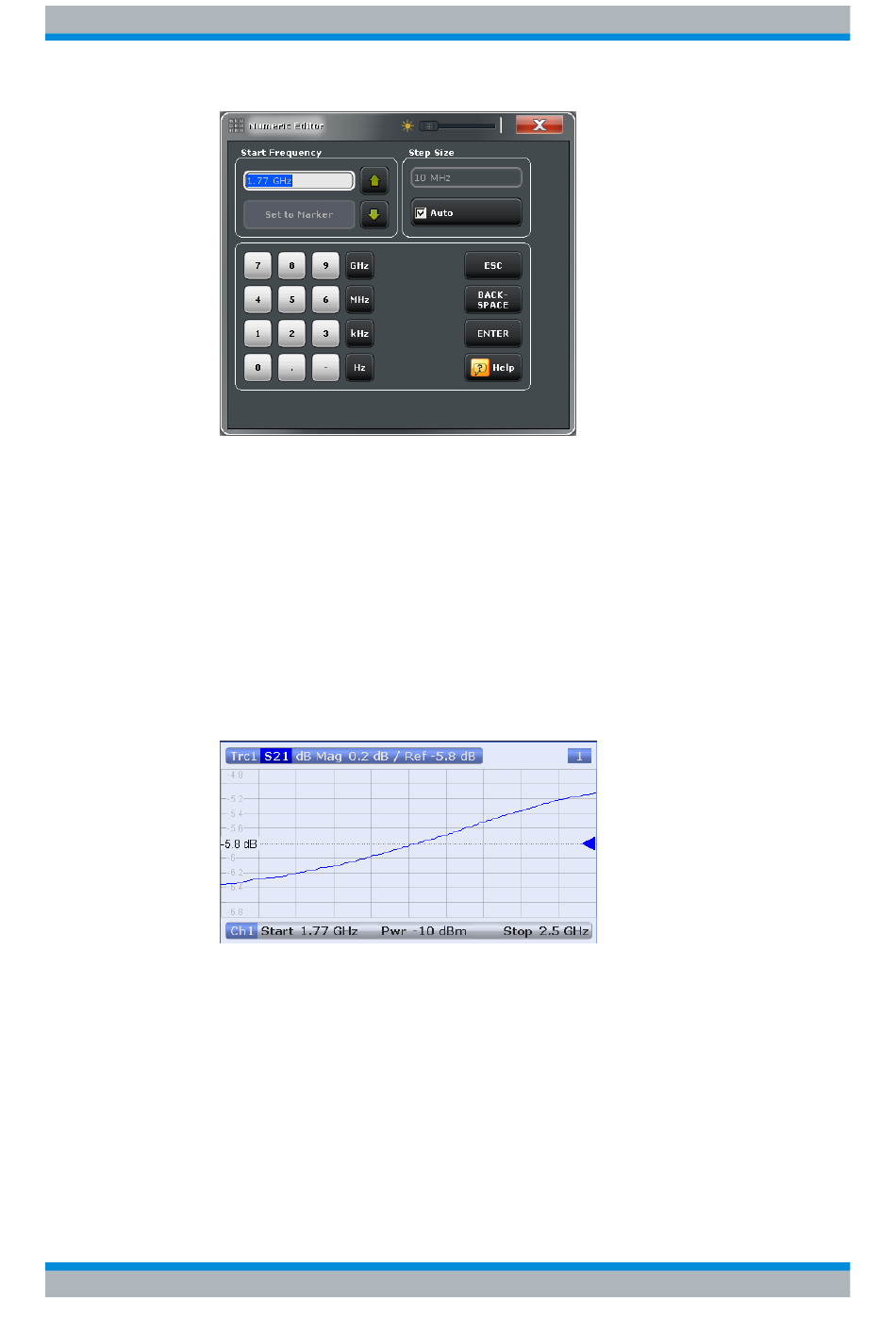

2. Effleurer le champ de saisie "Stop Frequency" (Fréquence de fin) (sous "Start Fre-
quency") et saisir la fréquence la plus élevée que vous souhaitez mesurer (par ex.
2.5 GHz).
3. Effleurer "TRACE > SCALE > Scale Values" et activer la fonction "Auto Scale
Trace". L'analyseur règle l'échelle du diagramme pour cadrer la trace entière du
paramètre S
Conseil : Référez-vous à
mes", à la page 48 pour en apprendre davantage sur les différents méthodes et
outils de mise à l'échelle du diagramme.
4.1.3 Étalonnage de l'appareil
L'étalonnage (correction d'erreurs système) est le processus consistant à éliminer les
erreurs systématiques reproductibles des résultats de mesure. Par exemple, dans la
configuration de test actuelle, les câbles de connexion entre les ports de l'analyseur et
le dispositif sous mesures provoquent une atténuation des ondes sur leur itinéraire du
Guide de démarrage rapide 1316.2407.09 ─ 04
, tout en laissant une marge d'affichage appropriée.
21
C hapitre 5.5, "Mettre à l'échelle les diagram-
Effectuer des mesures
Mesure du paramètre S de transmission
C hapitre 5.4, "Saisir des don-
29
