port no 1 de l'analyseur à l'entrée du dispositif sous mesures et de la sortie du dispositif
sous mesures au port no 2 de l'analyseur. La longueur non-nulle des câbles induit éga-
lement un déplacement de phase des ondes. Les deux effets altèrent la précision de la
mesure du paramètre S.
L'analyseur met à votre disposition une vaste gamme de méthodes d'étalonnage sophis-
tiquées pour tous les types de mesure. La méthode d'étalonnage sélectionnée dépend
des erreurs système attendues, des exigences de précision de la mesure, de la confi-
guration de test et des types de standards d'étalonnage disponibles.
Dans les développements ci-après, nous admettrons que le kit d'étalonnage R&S ZV-
Z121 contient un étalon mâle en liaison directe approprié ("liaison directe (mm)") avec
des propriétés physiques connues. Avec une voie unique, il est possible de procéder à
une normalisation, qui a pour but la compensation de l'atténuation et du déplacement de
phase dépendant de la fréquence, sur les itinéraires du signal.
Grâce à l'assistant d'étalonnage du Analyseurs de réseaux vectoriels, l'étalonnage est
un processus direct et simple, guidé par menu.
1. Remplacer le dispositif sous mesures par l'étalon en liaison directe (mm) du kit d'éta-
lonnage R&S ZV-Z121.

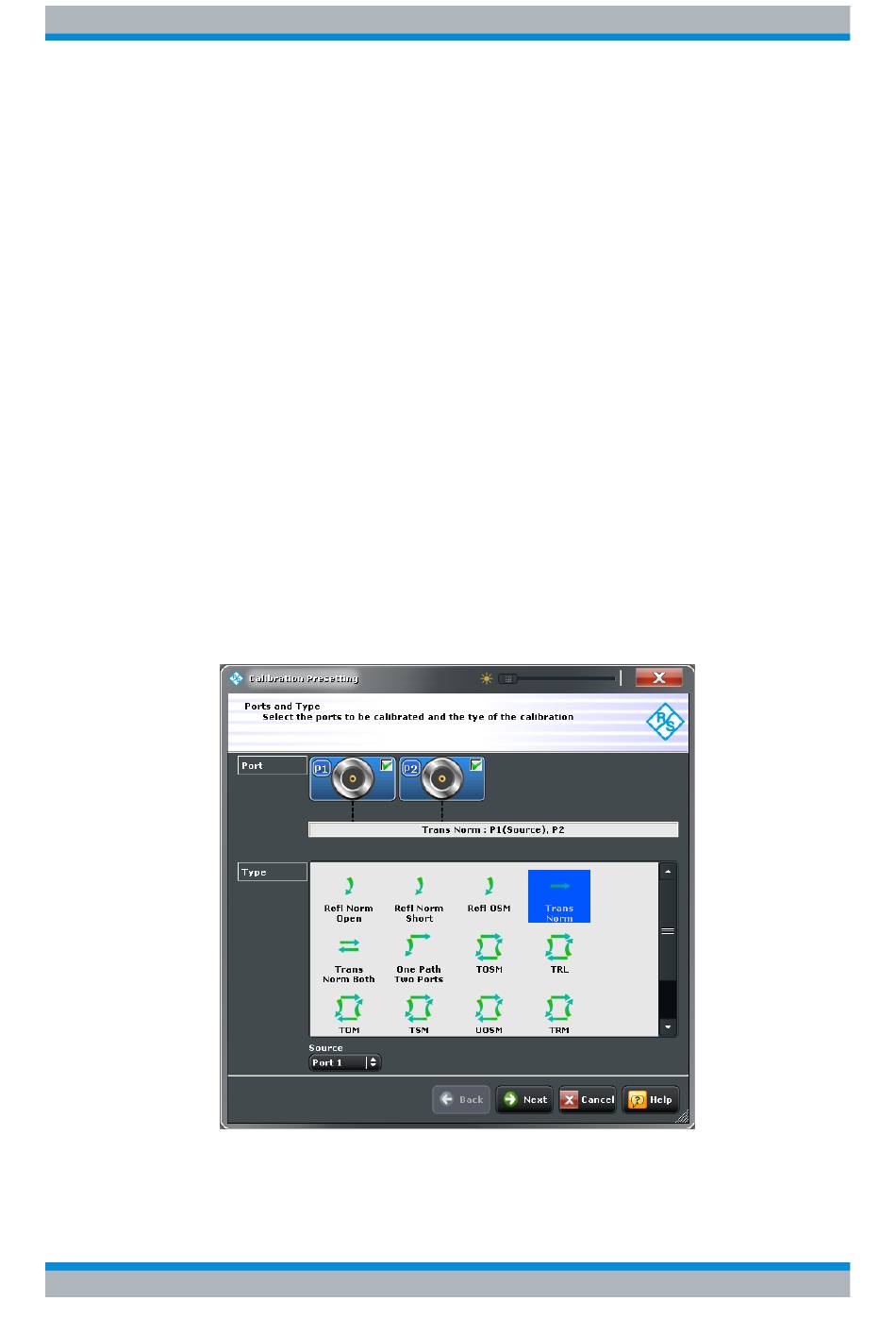

2. Effleurer ensuite "CHANNEL > CAL > Start Cal (Manuel)" pour ouvrir la boîte de
dialogue "Calibration Presetting" (Préréglage de l'étalonnage).
3. Sélectionner la combinaison de ports Port 1 (P1) et Port 2 (P2) et le type d'étalonnage
"Trans Norm". Vérifier que le port 1 est défini comme port source.
4. Effleurer "Next" pour continuer à la prochaine boîte de dialogue "Calibration Presett-
ing". Sélectionner le type de connecteur de port de test et le sexe (ici : N 50 Ω, femelle,
