6/30
Bosch Rexroth AG
1.3.3
Abréviations
Les abréviations suivantes sont utilisées dans la présente documentation :
Tabelle 4:
Abréviations et définitions
Abréviation
Signification
FMS
Modules de fonction avec guidage à billes sur rails et vis à billes
FMB
Module de fonction avec guidage à billes sur rails et courroie crantée
BASA
Vis à billes
LSS
Lubrification initiale en usine
d
(mm)
Diamètre nominal de la vis à billes
o
P (mm)
Pas de la vis à billes
C (N)
Capacité de charge dynamique du guidage ou de la vis à billes
F
(N)
Charge dynamique équivalente
m
F
/C
(-)
Rapport de charge
m
2
Consignes de sécurité
Les consignes de sécurité générales relatives au présent produit figurent dans la documentation « Consignes de
sécurité pour systèmes linéaires ». Ces consignes doivent avoir été lues et comprises avant de manipuler le produit.
3
Fourniture
Inclus dans la fourniture : module de fonction, entraînement (moteur et réducteur, montés) si commandé en même temps.
3.1
État à la livraison
Selon la commande, entièrement monté avec entraînement.
3.2
Accessoires
Accessoires disponibles : ! Catalogue.
Dimensions et numéros d'article des accessoires ainsi que des accessoires de fixation supplémentaires !
Catalogue.
3.3
Aperçu des modules de fonction
2.1 Aperçu des types
Les modules de fonction sont disponibles dans différentes tailles. Caractéristiques et dimensions précises ! Catalogue.
FMx
(mm)
-080
-110

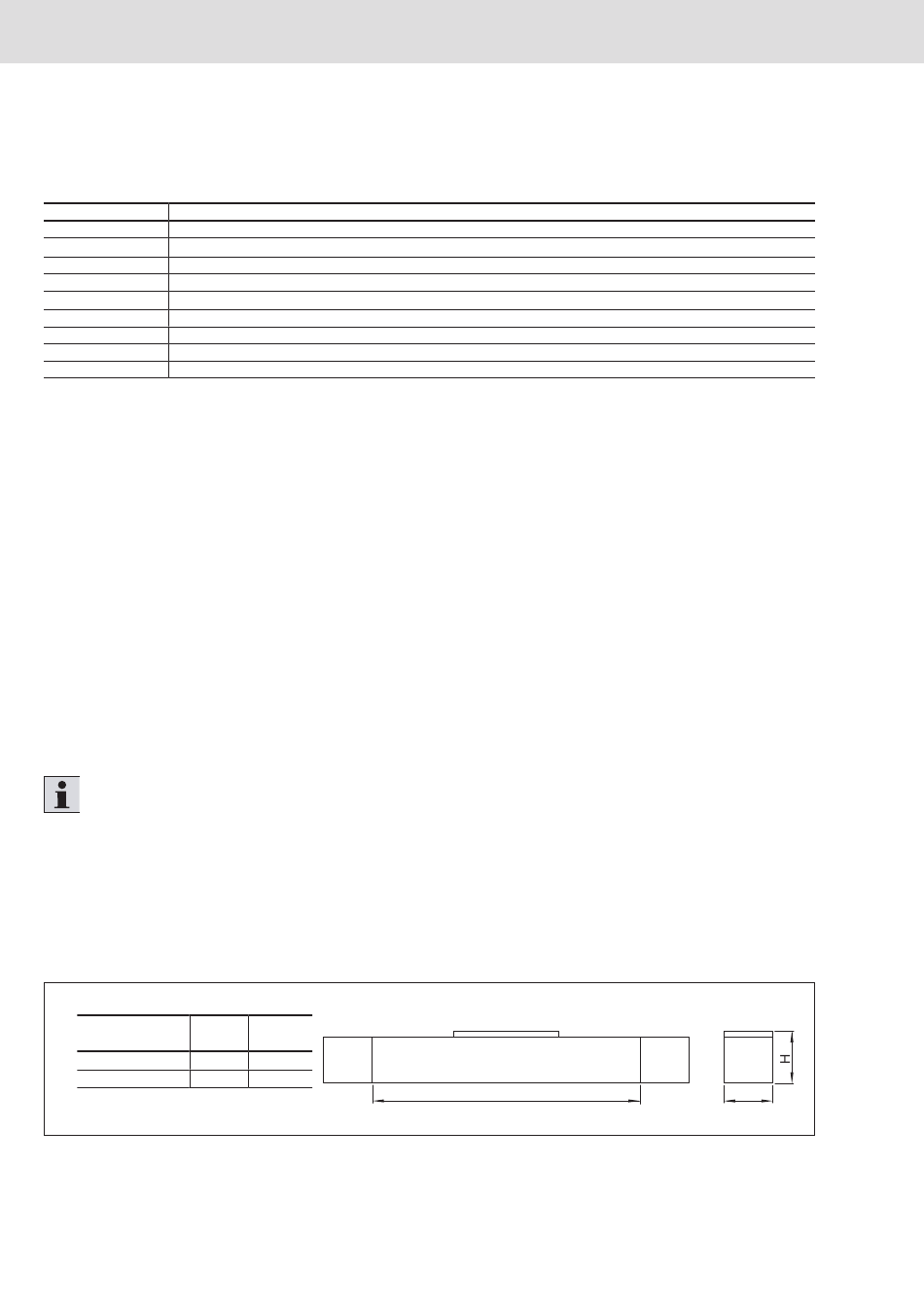

Fig. 1: Aperçu des modules de fonction
A
H
(mm)
80
107
110
89
Modules de fonction | R320103174/2018-08
L
A
