Fixation Du Produit À L'aide De Pièces De Bridage; Fixation Du Produit À L'aide De Réglettes Pour Rainure En T - Bosch Rexroth FMS Instructions

14/30 Bosch Rexroth AG

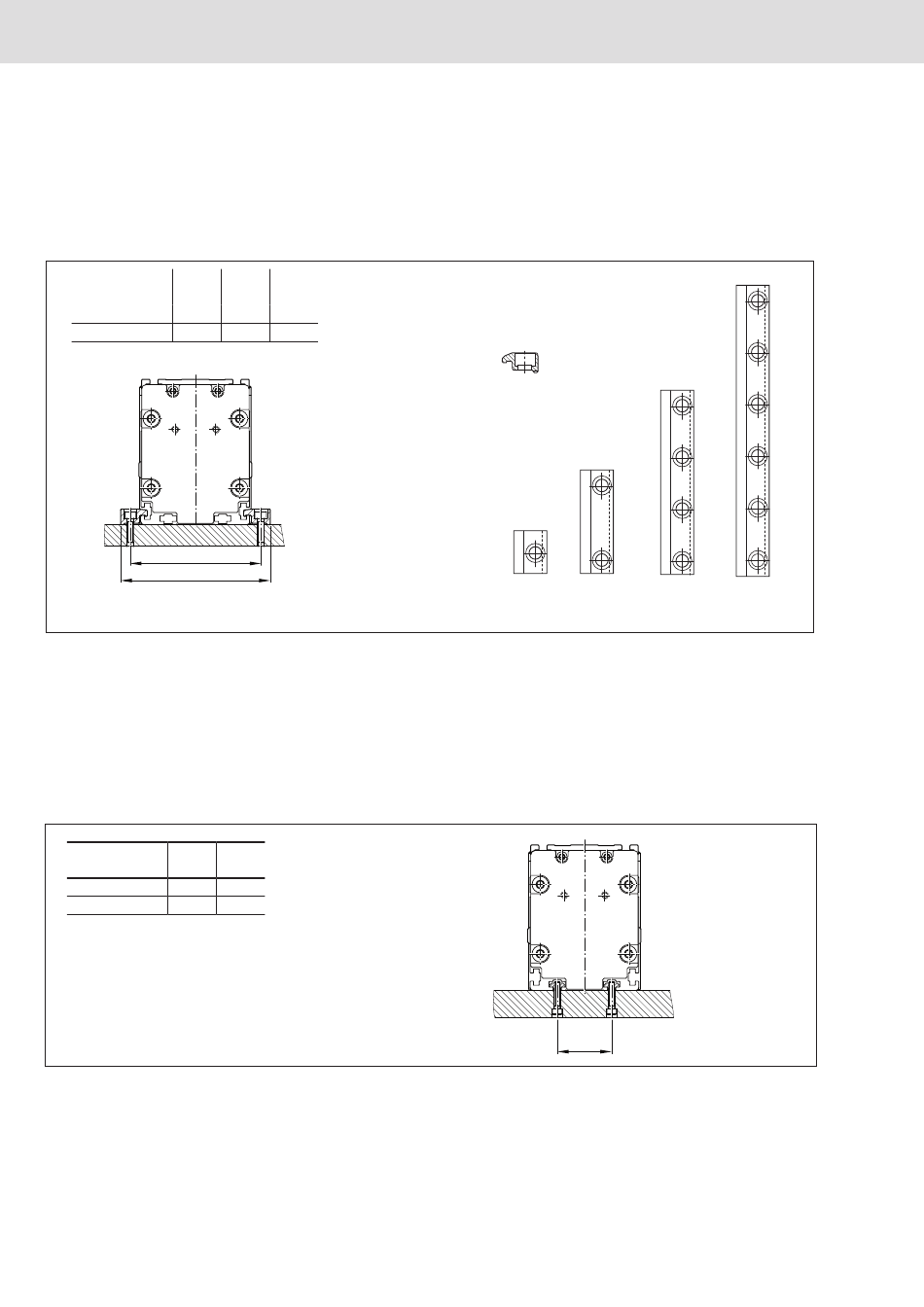

6.5.1 Fixation du produit à l'aide de pièces de bridage
Monter le produit sur le soubassement à l'aide de pièces de bridage (1/2/3/4) comme indiqué sur la figure ci-dessous.
f
Nombre recommandé de pièces de bridage par mètre et côté : 1 : 6 pièces / 2 : 4 pièces / 3 : 3 pièces
f
Respecter les couples de serrage ! « 17.1 ».
f
Pièces de bridage adaptées ! Catalogue.
f
FMS/FMB A
(mm)
-080 96
-110 126
K-K
A ± 0,1
B
Fig. 8: Fixation du produit à l'aide de pièces de bridage
6.5.2 Fixation du produit à l'aide de réglettes pour rainure en T
Monter le produit sur le soubassement à l'aide de réglettes pour rainure en T comme indiqué sur la figure ci-dessous.
f
Nombre recommandé par mètre et côté : 6 pièces
f
Respecter les couples de serrage ! « 17.1 ».
f
Réglettes pour rainure en T adaptées ! Catalogue.
f
FMS/FMB C
(mm)
-080 40
-110 66
Fig. 9: Fixation du produit à l'aide de réglettes pour rainure en T
B
(mm)
110 M5
140 M5
M4
M4
Modules de fonction | R320103174/2018-08
1 2
K-K
C
3 4
K-K
A
± 0,1
B
