Module maître AS-i CP 242-2
2.1.3
Voyants et éléments de commande du CP 242-2

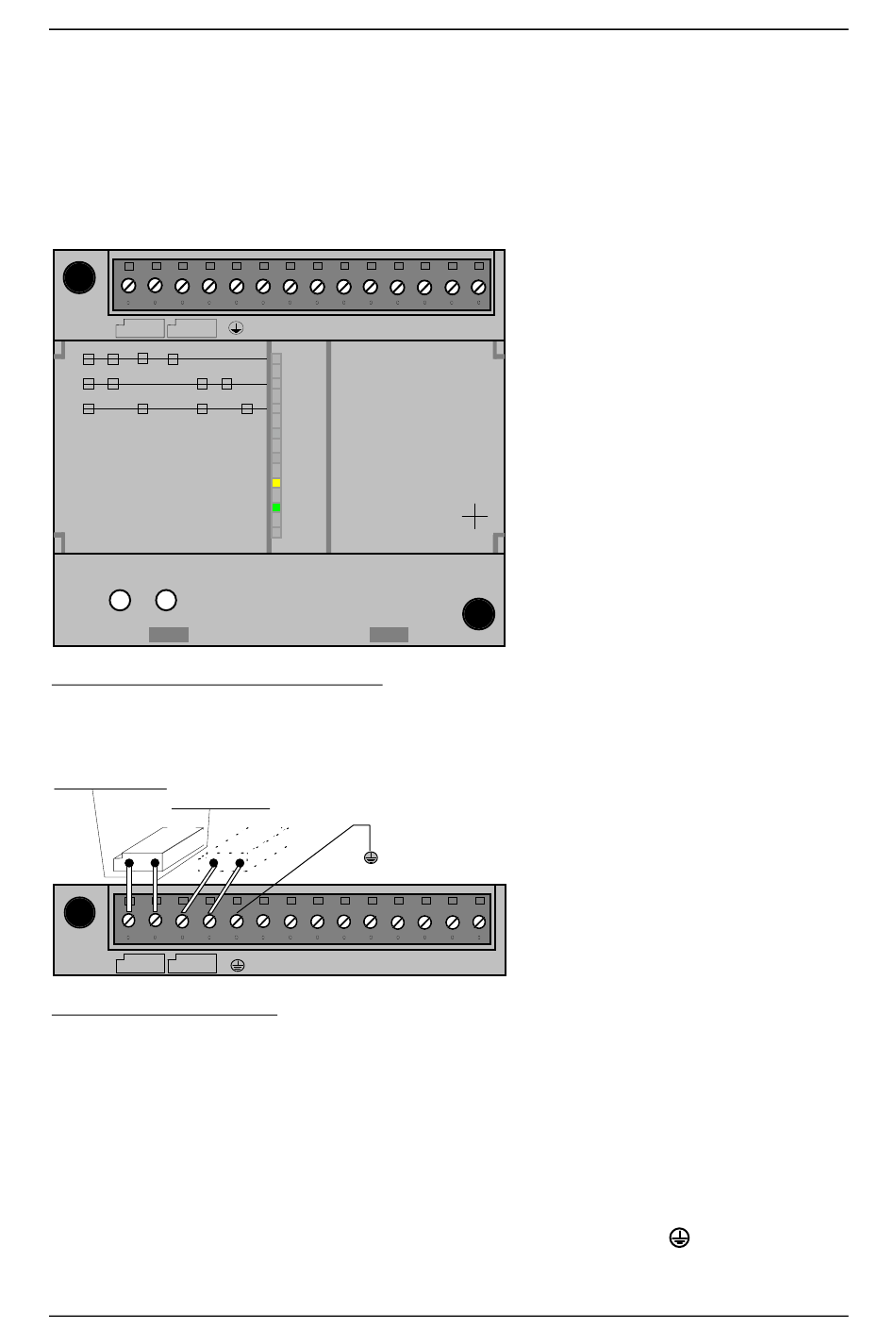

La figure ci-après présente la face avant du CP 242-2 avec ses voyants et éléments de commande.
Le câble AS-i se connecte sous le couvercle supérieur de la face avant du CP 242-2.
Les éléments de commande, les touches SET et DISPLAY, se trouvent sous le couvercle inférieur de
la face avant du CP242-2.
-
-
+
+
1
29
24
19
14
28
23
18
13
22
12
27
17
31
26
21
16
11
30
25
20
10
15
SET
DISPLAY
Figure 2-3 Vue de face du CP 242-2 sans couvercles
AS-i +(marron)
AS-i -(bleu)
-
-
+
+
1
Figure 2-4 Connexion du câble AS-i
Le CP 242-2 est muni de bornes pour la connexion de deux câbles AS-i, ces bornes étant pontées à
l'intérieur du CP 242-2. Ceci permet de "piquer" le CP 242-2 sur le câble AS-i.
La charge admissible au niveau des bornes est de 3 A max. Si cette valeur est dépassée
sur le câble AS-i, le CP 242-2 ne peut pas être "piqué" sur le câble AS-i, mais devra y
être connecté à l'aide d'un câble de dérivation (une seule paire de bornes du CP 242-2
est alors occupée).
Le CP 242-2 doit être raccordé au conducteur de terre par la borne
6
10
9
4
SF
8
3
APF
7
2
CER
1
AUP
6
0
CM
5
6GK7 242-2AX00-0XA0
6
10
14
CP 242-2
AS-Interface
Master
X 2
3 4
14
2-4
B8977105/01
.
