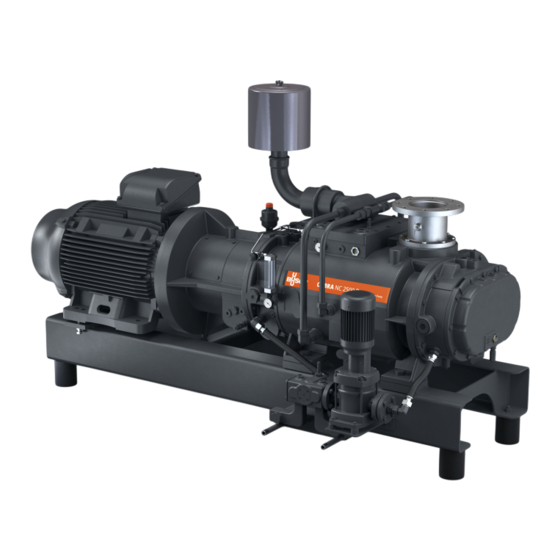

- Page 1 COBRA Pompes à vide sèches à vis NC 2500 B Version refroidie par eau (WCV) Notice d’instructions 0870558967 | A0008_fr | Manuel original 13/12/2022...
-
Page 2: Table Des Matières
Maintenance................................. Périodes de maintenance........................... Inspection du niveau d’huile ..........................Inspection du niveau de liquide de refroidissement ..................Changement d’huile............................Changement du liquide de refroidissement....................Procédure d'étalonnage des appareils électriques ..................2 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... - Page 3 Démontage et mise au rebut..........................Pièces de rechange .............................. Résolution de problèmes ............................ Données techniques ............................Liquide de refroidissement..........................Huile..................................Déclaration UE de conformité ..........................Déclaration de conformité britannique UKCA ....................Instruction Manual COBRA NC 2500 B WCV_FR_fr 3 | 52...
-
Page 4: Sécurité
Avant de manipuler la machine, il est indispensable que cette notice d'instruction soit lue et com- prise. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure. -
Page 5: Description Du Produit
Bouchon magnétique Boîte à bornes du moteur Plaque signalétique Vanne de vidange d'huile Bouchon de remplissage d’huile Voyant de niveau d’huile Échangeur thermique à plaques Transmetteur de vibration (option) Silencieux (option) Instruction Manual COBRA NC 2500 B WCV_FR_fr 5 | 52... -
Page 6: Principe De Fonctionnement
à vis ne sont pas en contact entre eux et avec le cylindre. Il n’est pas nécessaire de prévoir une lubrification ou un liquide de fonctionnement dans la chambre de com- pression. 6 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 7: Usage Prévu
Le thermomètre à résistance surveille la température du liquide de refroidissement de la machine. Les signaux d'alerte et de déclenchement doivent être activés, voir Schéma électrique du thermomètre à résistance [➔ 26]. Instruction Manual COBRA NC 2500 B WCV_FR_fr 7 | 52... -
Page 8: Thermomètre À Résistance (Gaz D'échappement)
Les systèmes d’étanchéité peuvent être équipés de garnitures mécaniques. Les variantes suivantes sont possibles : ● Garnitures mécaniques simples lubrifiés à l’huile côté moteur et joints labyrinthes côté aspira- tion. ● Garnitures mécaniques simples lubrifiés à l’huile côté moteur et côté aspiration. 8 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 9: Transport
● Pour connaître le poids de la machine, reportez-vous à la section Données techniques ou à la plaque signalétique (NP). ● S'assurer que la ou les vis à œillet sont en parfait état, totalement vissées et serrées à la main. Instruction Manual COBRA NC 2500 B WCV_FR_fr 9 | 52... -
Page 10: Transport À L'aide D'un Crochet De Levage
= ~430 mm vage de la machine ! l2 & l3 = ~650 mm Transport à l'aide d'un chariot élévateur Description L'accès pour la manutention doit s'ef- fectuer via la face inférieure du châssis. 10 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... - Page 11 Transport | 3 ● Vérifier que la machine n’a pas subi de dégâts durant le transport. Si la machine est fixée sur un châssis : ● Retirer la machine du châssis. Instruction Manual COBRA NC 2500 B WCV_FR_fr 11 | 52...
-
Page 12: Stockage
Utilisez l'huile standard de la pompe, voir chapitre Huile [➔ 48]. ● Avant de redémarrer la machine, vidangez l'huile jusqu' au niveau normal, voir vidange d'huile dans le chapitre Changement d’huile [➔ 33]. 12 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 13: Installation
[➔ 33]. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : ● Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante ré- duite. Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 14: Raccordement Des Conduites/De La Tuyauterie
– DN150 PN16, EN 1092-1 – ANSI 150, 6” Si la machine fait partie d’un système de vide : ● Busch recommande l’installation d’une vanne d’isolation afin d'éviter que la machine ne tourne à l'envers. 14 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 15: Connexion D'échappement
Sortie d’eau de refroidissement Échangeur thermique à plaques ● Connecter les raccords d'eau de refroidissement (CWI / CWO) à l'alimentation en eau. Taille de connexion : – G1/2, ISO 228-1 (CWI/CWO) Instruction Manual COBRA NC 2500 B WCV_FR_fr 15 | 52... -
Page 16: Raccordement Du Système De Gaz De Barrage
1 mg/l (ppm) = 0,056 °dh (unité de mesure allemande) = 0,07 °e (unité de mesure anglaise) = 0,1 °fH (unité de mesure française) 5.2.4 Raccordement du système de gaz de barrage Sans panneau azote Description Raccordement du gaz de barrage Débitmètre Régulateur de débit Manomètre 16 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 17: Remplissage D'huile
Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques et Huile [➔ 48]. Instruction Manual COBRA NC 2500 B WCV_FR_fr 17 | 52... - Page 18 5 | Installation 18 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr...
-
Page 19: Remplissage De Liquide De Refroidissement
S’il n'y a pas d'étiquette adhésive (référence 0565 568 959) sur la machine : ● En commander une auprès de votre représentant Busch. Remplissage de liquide de refroidissement Pour le type et la capacité de liquide de refroidissement, consulter les rubriques Données tech- niques et Liquide de refroidissement [➔ 47]. - Page 20 5 | Installation Description Reprendre le remplissage de liquide de refroidissement 20 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr...
-
Page 21: Montage De L'accouplement
● Une fois l'accouplement ajusté, verrouiller le moyeu d'accouplement en serrant la vis radiale. Pour de plus amples informations sur l'accouplement, aller sur www.samiflex.se et télécharger la no- tice d'instructions de l'accouplement Samiflex ® Instruction Manual COBRA NC 2500 B WCV_FR_fr 21 | 52... -
Page 22: Raccordement Électrique
● S'assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ; en cas de doute, demander conseil auprès de Busch. ● S'assurer que la classe EMC de la machine est conforme aux exigences du système de réseau d'alimentation ;... -
Page 23: Machine Livrée Sans Variateur De Vitesse
● Si la machine est équipée d'une fiche de raccordement, installer un dispositif de protection à cou- rant résiduel pour protéger les personnes en cas de défaut d'isolation. ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. -
Page 24: Schéma Électrique Pour Moteur Triphasé (Entraînement De La Pompe)
Raccordement électrique de la pompe de recirculation du liquide de refroidissement DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. 24 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 25: Raccordement Électrique De La Pompe De Recirculation Du Liquide De Refroidissement
Sens de rotation du moteur Direction du flux de liquide de refroidis- sement Si le sens de rotation du moteur doit être modifié : ● Inverser deux des fils de phase du moteur. Instruction Manual COBRA NC 2500 B WCV_FR_fr 25 | 52... -
Page 26: Raccordement Électrique Des Dispositifs De Contrôle
Autre type de capteur Risque de blessures graves ! Risque d'explosion ! ● Seul(s) le(s) type(s) de capteur(s) suivant(s) a (ont) été approuvé(s) par Busch et il(s) ne peut (peuvent) pas être remplacé(s) par un autre sans l'autorisation du représentant Busch. REMARQUE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le système de... -
Page 27: Schéma Électrique De L'unité De Diagnostic Des Vibrations
Signal de déclen- normal ment chement Sortie numérique E/S 1 24 V (100 mA) Sortie 2 24 V (100 mA) 24 V (100 mA) Sortie 1 signal analogique 4 à 15 mA >15 à 18 mA >18 mA 4-20 mA Instruction Manual COBRA NC 2500 B WCV_FR_fr 27 | 52... -
Page 28: Mise En Service
Si la machine est équipée d'un système de gaz de barrage : ● Ouvrir l'alimentation en gaz de barrage. ● Ajuster le le débit et la pression du gaz de barrage. ● Mise sous tension de la machine. 28 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 29: Recommandations Sur Le Fonctionnement
● Vitesse de rotation : max 50 Hz = 3 000 tr/min. ● Température d'aspiration du gaz : max. 80 °C. ● Gaz de refroidissement : air ou azote. ● Surveillance de la température : réglage standard. Instruction Manual COBRA NC 2500 B WCV_FR_fr 29 | 52... -
Page 30: Pompage Des Vapeurs Condensables
● Ouvrir la soupape d'aspiration ● Réaliser le processus ● Fermer la soupape d'aspiration ● Vidanger en continu le condensat du silencieux (SI) (en option) à partir du bouchon de condensa- tion (CD). 30 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 31: Maintenance
Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. Instruction Manual COBRA NC 2500 B WCV_FR_fr 31 | 52... -
Page 32: Périodes De Maintenance
(CGU). Nettoyer ou remplacer le filtre à air si nécessaire. ● Nettoyer les bouchons magnétiques (MP). Toutes les 16 000 heures ou tous ● Faire une révision générale de la machine (contacter les 4 ans Busch). 32 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 33: Inspection Du Niveau D'huile
● Remplir au besoin, voir Remplissage de liquide de refroidissement [➔ 19]. Changement d’huile CONSEIL Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Instruction Manual COBRA NC 2500 B WCV_FR_fr 33 | 52... - Page 34 8 | Maintenance Description Bouchon magnétique 34 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr...
- Page 35 Maintenance | 8 Description Bouchon magnétique Pour le type et la capacité en huile, voir Données techniques et Huile [➔ 48]. Instruction Manual COBRA NC 2500 B WCV_FR_fr 35 | 52...
-
Page 36: Changement Du Liquide De Refroidissement
Oil type see nameplate Change interval see instruction manual S’il n'y a pas d'étiquette adhésive (référence 0565 568 959) sur la machine : ● En commander une auprès de votre représentant Busch. Changement du liquide de refroidissement CONSEIL Vidange du liquide de refroidissement. - Page 37 Maintenance | 8 Description Points de vidange supplémentaires de Vue du dessous de la machine liquide de refroidissement (x3) Instruction Manual COBRA NC 2500 B WCV_FR_fr 37 | 52...
- Page 38 8 | Maintenance Description Point de vidange supplémentaire de li- quide de refroidissement 1 Description Point de vidange supplémentaire de li- quide de refroidissement 2 38 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr...
- Page 39 Pour le type et la capacité de liquide de refroidissement, consulter les rubriques Données tech- niques et Liquide de refroidissement [➔ 47]. Description Bouchon de purge du liquide de refroi- Remplir jusqu'en haut de l'orifice de dissement (CLV1) purge (CLV1) Instruction Manual COBRA NC 2500 B WCV_FR_fr 39 | 52...
-
Page 40: Procédure D'étalonnage Des Appareils Électriques
CH-2906 Chevenez – Suisse info@busch.ch ● Remonter le capteur d’oscillations sur la machine (8 Nm). ● Effectuer un test de la boucle de régulation en déconnectant les sorties 1 et 2. 40 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 41: Révision
● Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Décla- ration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamination" dûment remplie et signée (formulaire téléchargeable sur le site www.buschvacuum.com). Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 42: Mise Hors Service
● Mettre à part les déchets spéciaux de la machine. ● Se débarrasser des déchets spéciaux conformément aux règlements en vigueur. ● Jeter le reste de la machine avec les objets destinés à la ferraille. 42 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 43: Pièces De Rechange
Perte d'efficacité ! ● Il est recommandé d’utiliser exclusivement des pièces de rechange et des consommables d’ori- gine Busch pour assurer le bon fonctionnement de la machine et pouvoir bénéficier de la garan- tie. Aucun kit de pièces de rechange standard n’est disponible pour ce produit. -
Page 44: Résolution De Problèmes
à des restes de condensat. ● Vérifier le processus et suivre les recommandations dans le cas d’un Pompage des vapeurs condensables [➔ 30]. Le moteur est défectueux. ● Remplacer le moteur. 44 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... - Page 45 La machine chauffe trop. ● Voir le problème « La ma- chine chauffe trop ». Pour la résolution de problèmes qui ne figurent pas dans le tableau de dépannage, veuillez contac- ter votre représentant Busch. Instruction Manual COBRA NC 2500 B WCV_FR_fr 45 | 52...
-
Page 46: Données Techniques
Besoins en eau de refroidissement Voir Raccordement d’eau de refroidissement [➔ 15] Capacité en huile – côté moteur Capacité en huile – côté aspiration Capacité approx. de liquide de re- froidissement Poids approx. 2500 46 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 47: Liquide De Refroidissement
Référence de pièce en conditionnement de 0831 238 761 20 l Le liquide de refroidissement Zitrec M-25 est prêt à l’emploi et ne nécessite pas d’ajout d’eau. Pour plus d’informations, consultez le site web www.arteco-coolants.com. Instruction Manual COBRA NC 2500 B WCV_FR_fr 47 | 52... -
Page 48: Huile
15 | Huile Huile VSC 100 ISO-VG Référence de pièce en conditionnement de 0831 168 356 1 l Référence de pièce en conditionnement de 0831 168 357 5 l 48 | 52 Instruction Manual COBRA NC 2500 B WCV_FR_fr... -
Page 49: Déclaration Ue De Conformité
La présente déclaration de conformité et le marquage CE apposé sur la plaque signalétique attestent de la validité de la machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. -
Page 50: Déclaration De Conformité Britannique Ukca
La présente déclaration de conformité et le marquage UKCA apposé sur la plaque signalétique attestent de la validité de machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. Si cette machine est intégrée à un ensemble de machines super-hiérarchisées, le fabricant des machines super-hiérarchisées (il peut également s’agir de la société... -
Page 51: Remarques
Remarques Instruction Manual COBRA NC 2500 B WCV_FR_fr 51 | 52... - Page 52 Avec un réseau de plus de 60 entreprises réparties dans plus de 40 pays et des agences dans le monde entier, Busch assure une présence mondiale. Dans chaque pays, du personnel local parfaitement compétent fournit une assistance sur mesure, soutenue par un réseau mondial d‘expertise.
