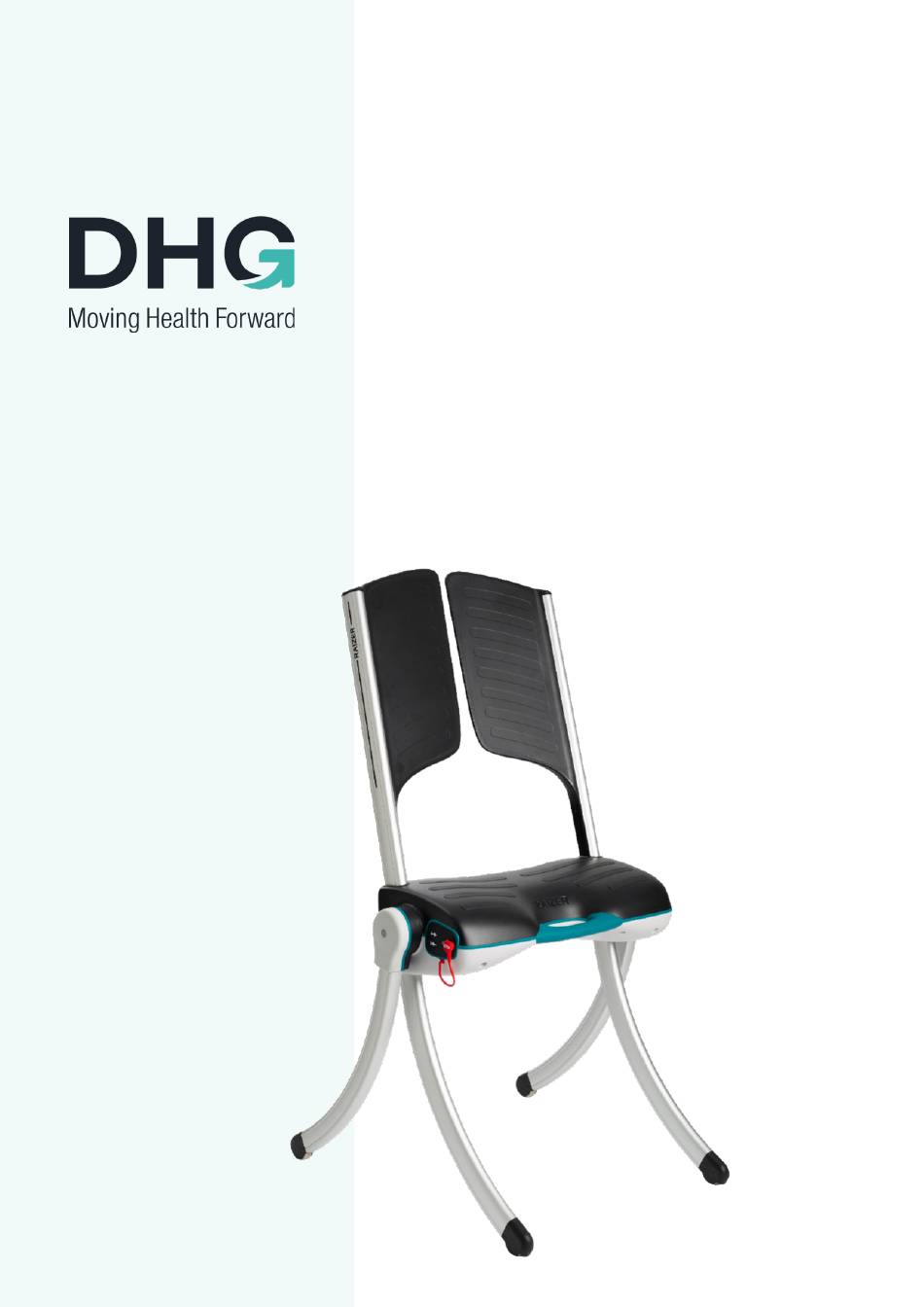

- Page 1 Raizer II ® Guide de l’utilisateur D H G - H E A L T H C A R E . C O M...
- Page 2 RAIZER II DHG-HEALTHCARE.COM...
-
Page 3: Table Des Matières

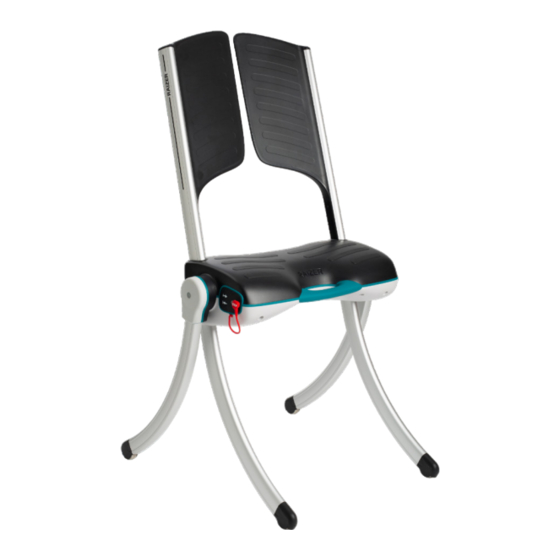

GUIDE DE L’UTILISATEUR Raizer II ® Le Raizer est un siège qui monte tout seul grâce à un mécanisme muni d’une batterie, qui soulève une personne allongée pour la mettre en position presque verticale en quelques minutes. Une personne seule peut le manoeuvrer, car il ne requiert pas de force physique, mais juste une main pour aider. -
Page 4: Indications/Contre-Indications D'utilisation
RAIZER II 1. Indications/contre-indications d’utilisation 1.1 Utilisation prévue Le Raizer ne doit être utilisé que pour mettre une personne allongée par terre, incapable de le faire elle-même, dans une position assise ou presque debout. Une fois dans cette position, la personne pourra ainsi être transférée. Une housse de protection hygiénique ou un textile doit être installé... -
Page 5: Caractéristiques Techniques
GUIDE DE L’UTILISATEUR 2. Caractéristiques techniques 2.1 Dimensions DHG-HEALTHCARE.COM... -
Page 6: Caractéristiques
RAIZER II 2.2 Caractéristiques Batterie: LiFePO4, 12V, 5AH Nombre de montées à pleine charge: 40 à charge maximale. Environ 80 avec une charge moyenne Cycle d’utilisation: 1 min. / 5 min. Temps de chargement: Jusqu’à 6 heures avec le chargeur fourni Chargement d’une batterie fatiguée: 10 –... -
Page 7: Caractéristiques Des Composants Radioélectriques
Durée de vie prévue: >5 ans Handheld REMOTE1: 2,4GHz Short Range device Receiver Class 3; FCC ID:2A8IL-REMOTE1 Dimensions (L x L x H): 80mm x 60mm x 21mm Poids: 47 g (0.10 lbs.) Fréquences: 2.410GHz 2.435GHz and 2.460GHz Cycle d’utilisation: <1% DHG-HEALTHCARE.COM... -
Page 8: Consignes De Sécurité
RAIZER II Puissance: <0.6mW Controlled environment, Hold to run Batterie: 3 Volt CR2032 Indice de protection: IP 42 Force de pression: < 3N (300g) Température de fonctionnement: +5ºC to +40ºC / 41ºF to 104ºF Température de stockage: -25ºC to +70ºC / 13ºF to 158ºF Durée de vie prévue:... -
Page 9: Fonctionnalité
Vérifiez que le siège est chargé avant son utilisation. L’indicateur de batterie ne doit pas clignoter en rouge. Siège en haut Indicateur de batterie Indicateur d’état de service Bouton Marche/Arrêt Bouton d’arrêt Signal prêt Siège en bas DHG-HEALTHCARE.COM... -
Page 10: Fonctionnement
RAIZER II La télécommande Siège en haut Siège en bas La télécommande est située dans un logement sur le côté du siège et fixée avec un aimant. Elle se détache en appuyant légèrement sur sa partie supérieure. ATTENTION de ne pas perdre la télé-commande lorsque vous la séparez du Raizer. -
Page 11: Montage De La Ceinture De Sécurité
Poussez délicatement le dossier sous l’épaule de la personne. 2. Faites glisser le dossier dans le siège jusqu’au clic. Si nécessaire, mettez un pied devant le siège pour l’empêcher d’avancer. Une tonalité de confirmation retentit lorsque le dossier est correctement installé. DHG-HEALTHCARE.COM... -
Page 12: Montage Des Pieds
Dans la plupart des cas, en ce qui concerne le siège de levage Raizer II, nous recommandons que l’aidant soutienne la nuque de la personne d’une main pendant le processus de levage, tout en actionnant simultanément la télécommande de l’autre main. -
Page 13: Précautions Avant Le Relevage
Ne poussez JAMAIS le Raizer quand une personne est assise dessus. Les roues des pieds sont uniquement destinées à éviter les rayures sur le sol lors de la procédure de levage. Le Raizer n’est pas conçu pour le transport de personnes. DHG-HEALTHCARE.COM... -
Page 14: Démontage
RAIZER II 7. Démontage IMPORTANT! Toujours mettre le Raizer en position horizontale avant le démontage (sinon, le prochain assemblage du Raizer sera perturbé). Lorsque le Raizer est en position horizontale et qu’il est prêt à être démonté, placez la télécommande dans son logement situé... -
Page 15: Entretien Mécanique
L’entretien mécanique du dispositif doit normalement être effectué lors du contrôle annuel. Il doit être effectué par un technicien qualifié et conformément à la liste de la section 10. En cas d’anomalie inattendue ou de bruit anormal, contactez immédiatement DHG. 9.3 Entretien des sacs de transport Les sacs de transport fournis peuvent être nettoyés avec un chiffon bien essoré... -
Page 16: Contrôles
RAIZER II Réinitialisation de l’émetteur et du récepteur Pour réinitialiser une télécommande afin qu’elle ne soit plus couplée/associée au Raizer, procédez comme suit: 1. Appuyez simultanément sur les flèches HAUT et BAS de la télécommande et maintenez-les enfoncées pendant environ 5 secondes jusqu’à ce que le voyant de contrôle LED commence à... -
Page 17: Spare Parts/Accessories
En outre, la sécurité du produit peut être compromise, notamment au niveau sécurité personnelle. Part No. Description Photo 105192 Battery Charger, 15W, Magnetic Male 105082 Charger Cable USB 107463 Carry Case (Including Quick Guides) DHG-HEALTHCARE.COM... - Page 18 RAIZER II 107240 Cover for Seat 107693 Wall Bracket (Optional Equipment) 107273 Trolley (Optional Equipment) 107374 Clip and Belt 104913 Hanger for Trolley DHG-HEALTHCARE.COM...
- Page 19 GUIDE DE L’UTILISATEUR 103314 Triple Wheel for Trolley, 2 pcs. (Optional Equipment) 103313 Bike Bracket Kit, Trolley (Optional Equipment) 103741 Disposable Hygiene Cover (10 pcs.) (Optional Equipment) 102890 Battery 12V 5Ah LifFePo4 Raizer 107230 Stop Device for Raizer II DHG-HEALTHCARE.COM...
-
Page 20: Dépannage
RAIZER II 12. Dépannage Sur notre site Web, vous trouverez également des vidéos utiles qui vous fourniront des informations sur les alarmes/signaux et le dépannage, le montage et le démontage du DHG: www.dhg-healthcare.com 13. Schéma électrique DHG-HEALTHCARE.COM... -
Page 21: Recyclage
Veuillez noter que l’unité de contrôle et la télécommande contiennent des piles qui doivent être éliminées séparément. AVERTISSEMENT: Ne jetez ni les piles, ni les équipements électriques ou électroniques avec des ordures ménagères non triées. Lors de la mise au rebut de cet appareil, assurez-vous qu’il est conforme aux ordonnances et réglementations locales. DHG-HEALTHCARE.COM... -
Page 22: Cette Page Est Intentionnellement Laissée Vierge
RAIZER II Cette page est intentionnellement laissée vierge DHG-HEALTHCARE.COM... - Page 23 GUIDE DE L’UTILISATEUR Cette page est intentionnellement laissée vierge DHG-HEALTHCARE.COM...
- Page 24 PRESSURE ULCER PREVENTION SAFE MOVING & HANDLING SPECIALIST THERAPIES BATHROOM SAFETY RENTAL & SERVICE SOLUTIONS Direct Healthcare Group Ltd Withey Court, Western Industrial Estate Caerphilly, United Kingdom CF83 1BF T: +44 (0) 800 043 0881 F: +44 (0) 845 459 9832 E: info@directhealthcaregroup.com Direct Healthcare Group Sverige AB Torshamnsgatan 35, SE-164...
