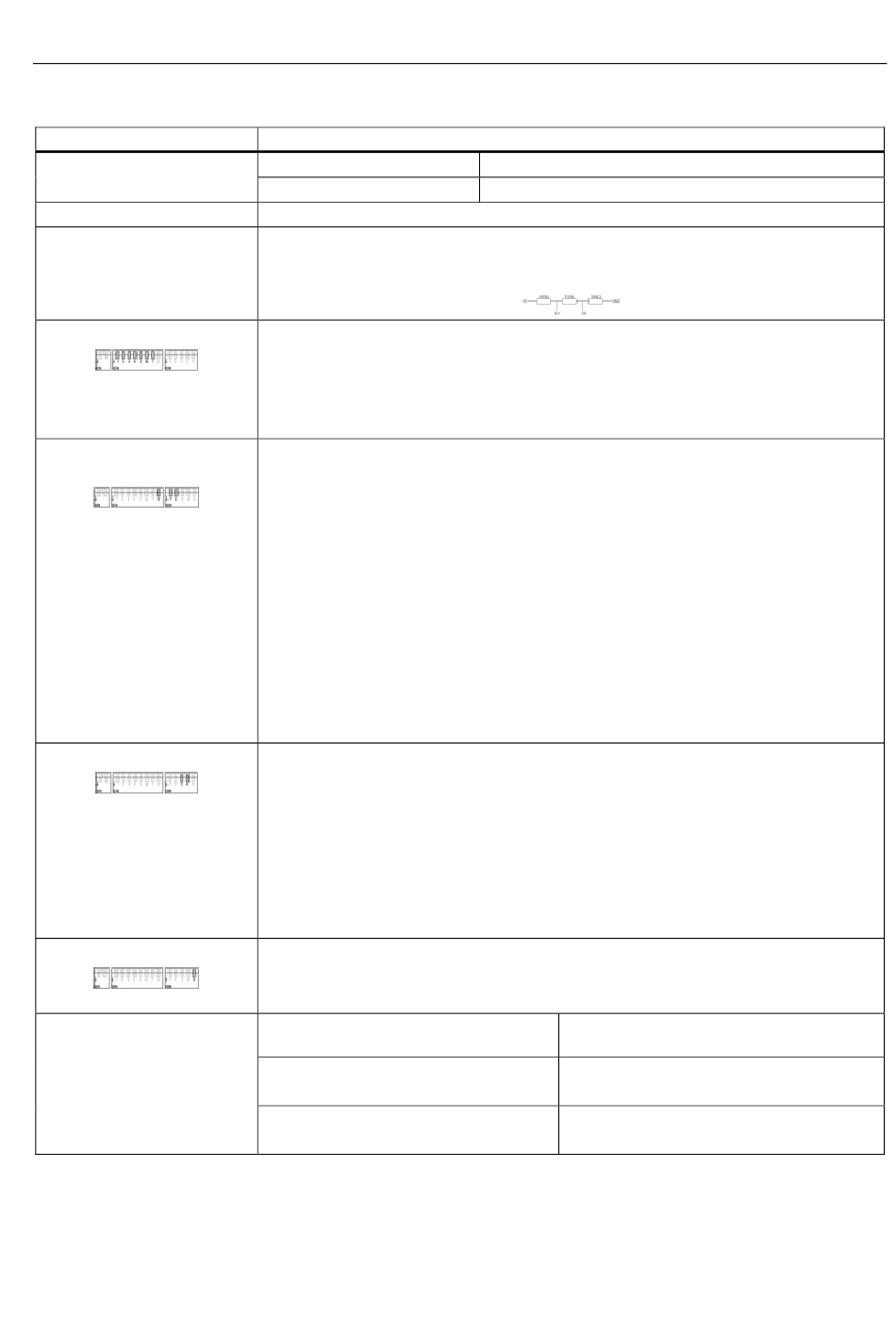

Composant
LED "Erreur de bus"
Raccordement Modbus
Commutateur pour résistance
de terminaison
Adresse Modbus réglable
Vitesse de transmission
réglable
Parité réglable
Type d'interface réglable
LED "État"
(au-dessus des commutateurs
DIL, uniquement visible
lorsque le recouvrement bleu
est retiré)
Instructions de montage et de service de la série I06/07
Manuel de montage et d'utilisation, 07/2010, 4BS0643-002
Fonction
Continue rouge
Éteinte
Connecteur femelle Sub-D pour Modbus
Une piste doit se terminer par une résistance de terminaison. Notez qu'une résistance de
terminaison peut également être présente dans le connecteur et choisissez la position des
commutateurs en conséquence. Commutateur haut = résistance activée
Vous pouvez paramétrer les adresses Modbus via le logiciel comme suit :
sous "P-INTERFACE/P-Profibus/Modbus/P-Modbus RTU/Adresse-BUS", la valeur peut
être réglée entre 0 et 247.
Si vous définissez la valeur sur 0, l'adresse est paramétrée par le matériel. Dans ce cas,
réglez une adresse comprise entre 1 et 127 de façon binaire à l'aide des commutateurs
DIL. (le commutateur 1 est MSB, le commutateur 7 est LSB)
Vous pouvez régler la vitesse de transmission via le logiciel sous
"P-INTERFACE/P-Profibus/Modbus/P-Modbus RTU/Baudrate".
Si vous indiquez la valeur 0 sous
"P-INTERFACE/P-Profibus/Modbus/P-Modbus RTU/Adresse-BUS", la vitesse de
transmission est réglée par le matériel. Réglez la vitesse de transmission de façon binaire
conformément à la liste suivante :
000: non disponible

001: 1200

010: 2400

011: 4800

100: 9600

101: 19 200 (standard pour RTU)

110: 38.400

111: 57.600

Vous pouvez régler la parité via le logiciel sous
"P-INTERFACE/P-Profibus/Modbus/P-Modbus RTU/Parity".
Si vous indiquez la valeur 0 sous
"P-INTERFACE/P-Profibus/Modbus/P-Modbus RTU/Adresse-BUS", la parité est réglée
par le matériel. Réglez la parité de façon binaire conformément à la liste suivante :
00: non disponible

01: aucune (standard pour RTU)

10: paire

11: impaire

Réglez ce commutateur conformément à l'interface que vous souhaitez utiliser.
0: RS 485

1: RS 232

Clignotement rouge avec différentes
fréquences
Clignotement vert de 1 Hz,
0,5 s allumée, 0,5 s éteinte
Clignotement vert de 2 Hz,
0,25 s allumée, 0,25 s éteinte
Erreur de bus
Fonctionnement normal ou platine non initialisée
Erreur matérielle sur la platine Modbus :
Prenez contact avec le service après vente.
Initialisation correcte de la platine Modbus
Initialisation incorrecte de la platine Modbus :
Prenez contact avec le service après vente.
