8.6 Fonctions spéciales
● Détecteur de proximité avec sortie NAMUR ou avec sortie 3 fils PNP
● Tachymètre numérique à 2 voies avec sortie HTL

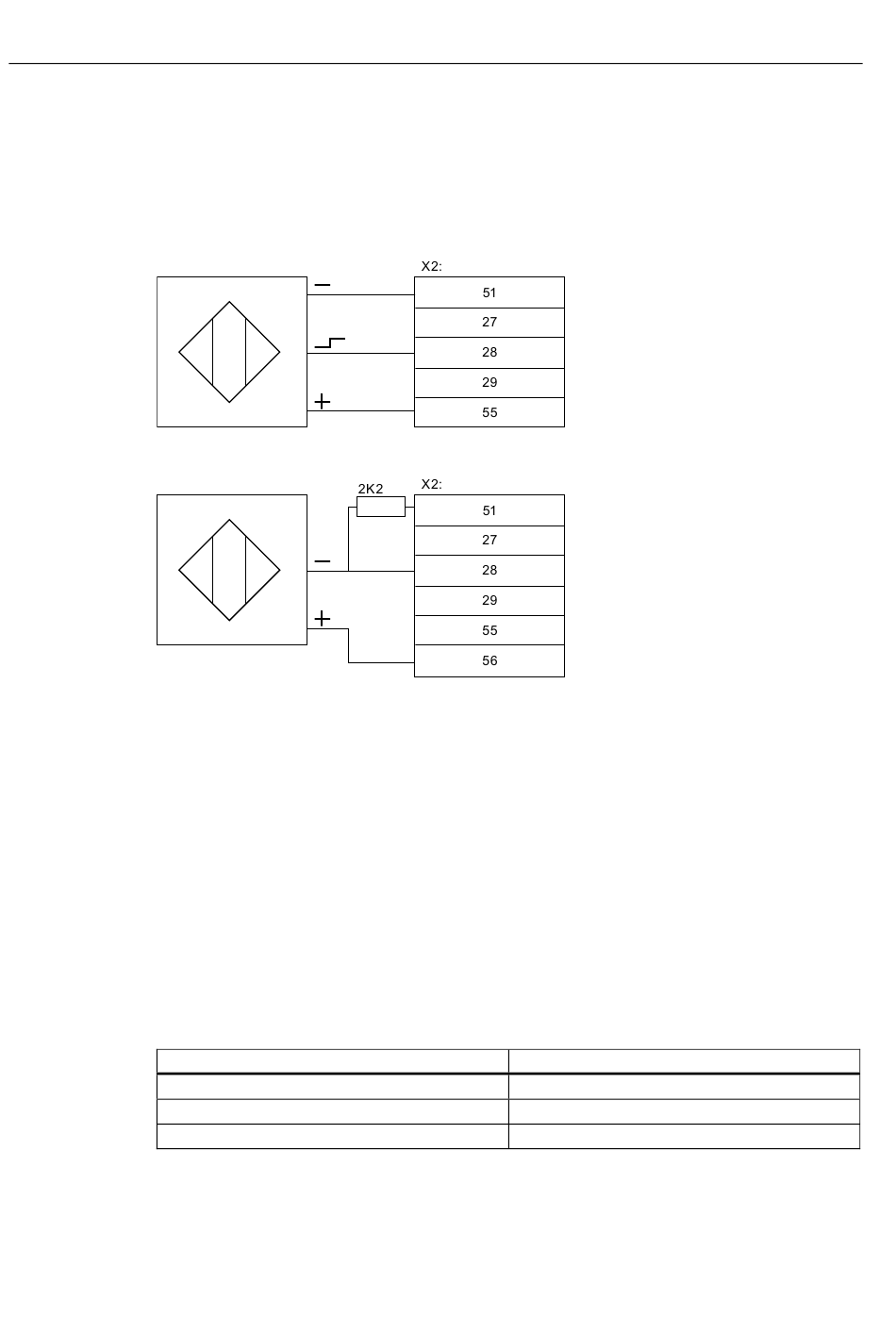

Détecteur de proximité avec sortie NAMUR ou avec sortie 3 fils PNP
Figure 8-24
Figure 8-25
Hypothèse : Le capteur génère quatre impulsions par tour pour un moteur à quatre pôles,
nmax = 1500 tr/min.
Tenez compte des points suivants :
Cette vitesse est disponible en tant que "Tachy-rel" de 0 tr/min à 1500 tr/min et en tant que
"Puls-reel" de 0 % à 100 % pour poursuivre le traitement.
● Raccordement conforme au plan de raccordement. Les entrées –X2:27 et –X2:29
● Assurez-vous que pour f ≠ 20 kHz :
Sélectionnez les valeurs suivantes pour chaque paramètre :
Tableau 8- 8 Réglage des paramètres pour le capteur de vitesse
Paramètre
"P-ENTREE IMPULSIONS/Mode"
"P-ENTREE IMPULSIONS/Max-puls."
"P-ENTREE IMPULSIONS/Impulsions/360"
Réglez les paramètres suivants lorsqu'une valeur de fréquence est requise pour poursuivre
le traitement :
114
Capteur de vitesse PNP
Capteur de vitesse NAMUR
peuvent être utilisées librement. Le bit "X2:28" est défini sur 0, "sonde X2:28" est défini
sur 1.
1500 tr/min / 60 s × 4 impulsions = 100 Hz.
Valeur
"tachy 1-trace"
"1500 rpm"
"4"
