4105DL MESUREUR DE TERRE NUMÉRIQUE – Mode d'emploi
•Température et humidité de stockage : 20°C à 60°C, 75% ou moins. (sans condensation)
•Surtension maximale : 2210 V CA (50/60Hz)/5 sec entre le circuit électrique et le boîtier
•Résistance d'isolement ; 50MΩ ou plus/ 1000V CC entre le circuit électrique et le boîtier
•Mise en veille automatique : l'instrument s'éteint automatiquement 10 min. après la dernière
opération.
•Rétroéclairage : s'éteint automatiquement après une période d'inactivité de 2 min. Cette fonction
« Mise en veille automatique » n'est pas opérationnelle pendant une mesure.
•Dimensions : 121 Lo x 188 La x 59 H mm, coffret inclus
•Poids : env. 690g, coffret et piles inclus
•Alimentation : 6 piles alcaline AA (LR6)
•Erreur de fonctionnement : l'erreur de fonctionnement (B) est une erreur que l'on obtient dans les
conditions de fonctionnement nominales et qui se calcule en tenant compte, d'une part, de l'erreur
intrinsèque (A) qui est une erreur inhérente à l'instrument utilisé, et, d'autre part, de l'erreur (En)
due à des variations.
Conformément à la norme IEC61557, l'erreur de fonctionnement maximale doit se situer entre ±30%.

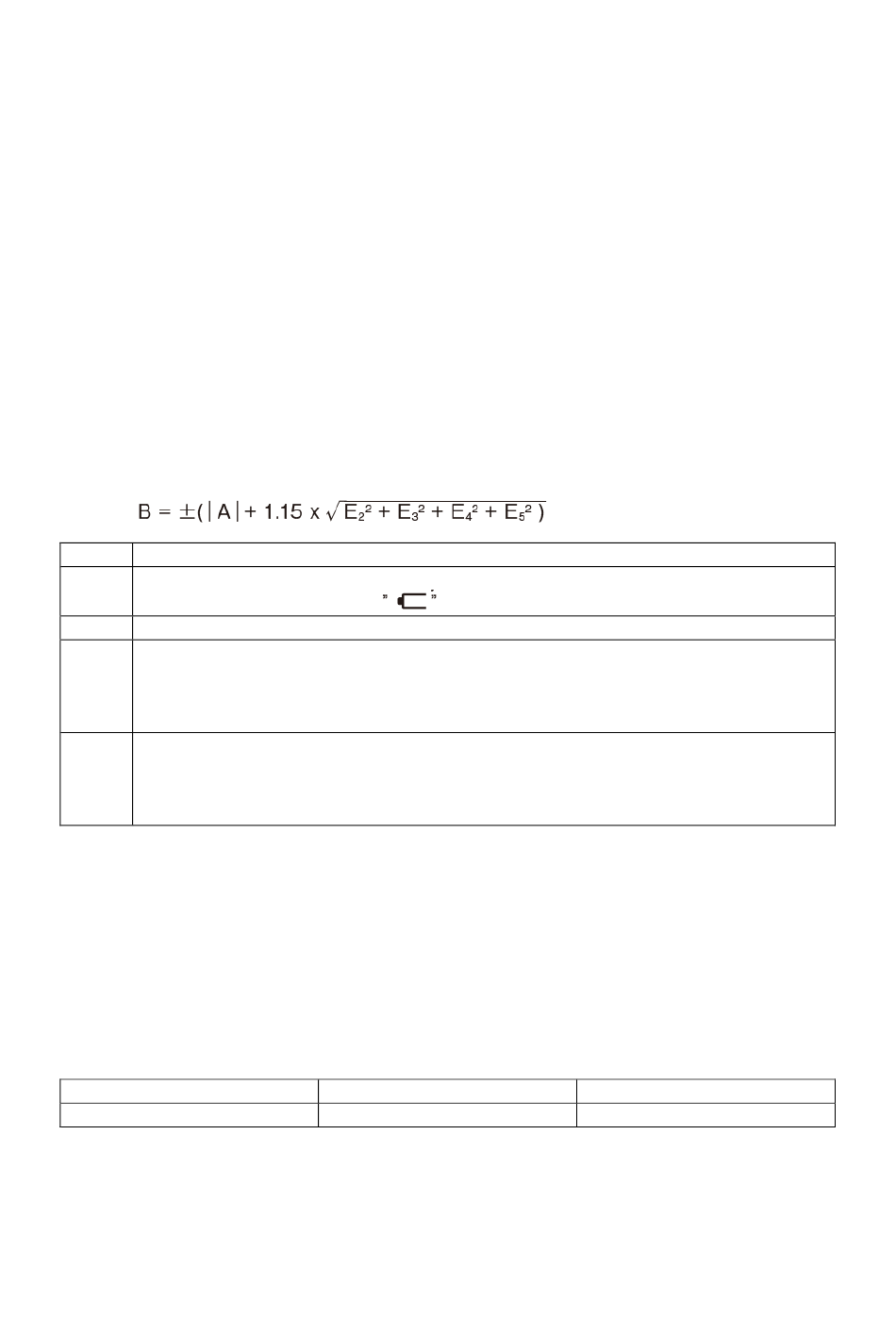

•Erreur de fonctionnement en mesure de résistance de terre
Formule :
A Erreur intrinsèque
E Variation due au changement de la tension des piles (jusqu'à ce que l'indicateur de la pile
2
affiche le symbole de pile faible
E Variation due au changement de température (-10°C à 50°C)
3
E Variation due à une série de tensions perturbatrices
4
16·2/3Hz, 50Hz, 60Hz : 25V
CC : 10V
400Hz : 5V
E Variation due à la résistance de l'électrode de terre
5
Gamme 20Ω : 0 – 10 kΩ
Gamme 200Ω : 0 - 50 kΩ
Gamme 2000Ω : 0 – 100 kΩ
La gamme de mesure dans laquelle l'erreur de fonctionnement maximale de 30% s'applique :
Gamme 20Ω : 5.00Ω à 20.00Ω
Gamme 200Ω : 20.0 à 200.0Ω
Gamme 2000Ω : 200Ω à 2000Ω
•Nombre de mesures possible lorsque la tension des piles se situe dans la gamme effective (mesure
pendant 5 sec. avec une pause de 25 sec.)
Fonction
Mesure de terre
)
Résistance de test
10Ω
Nombre de mesures
Environ 10000 x
