4105DL MESUREUR DE TERRE NUMÉRIQUE – Mode d'emploi

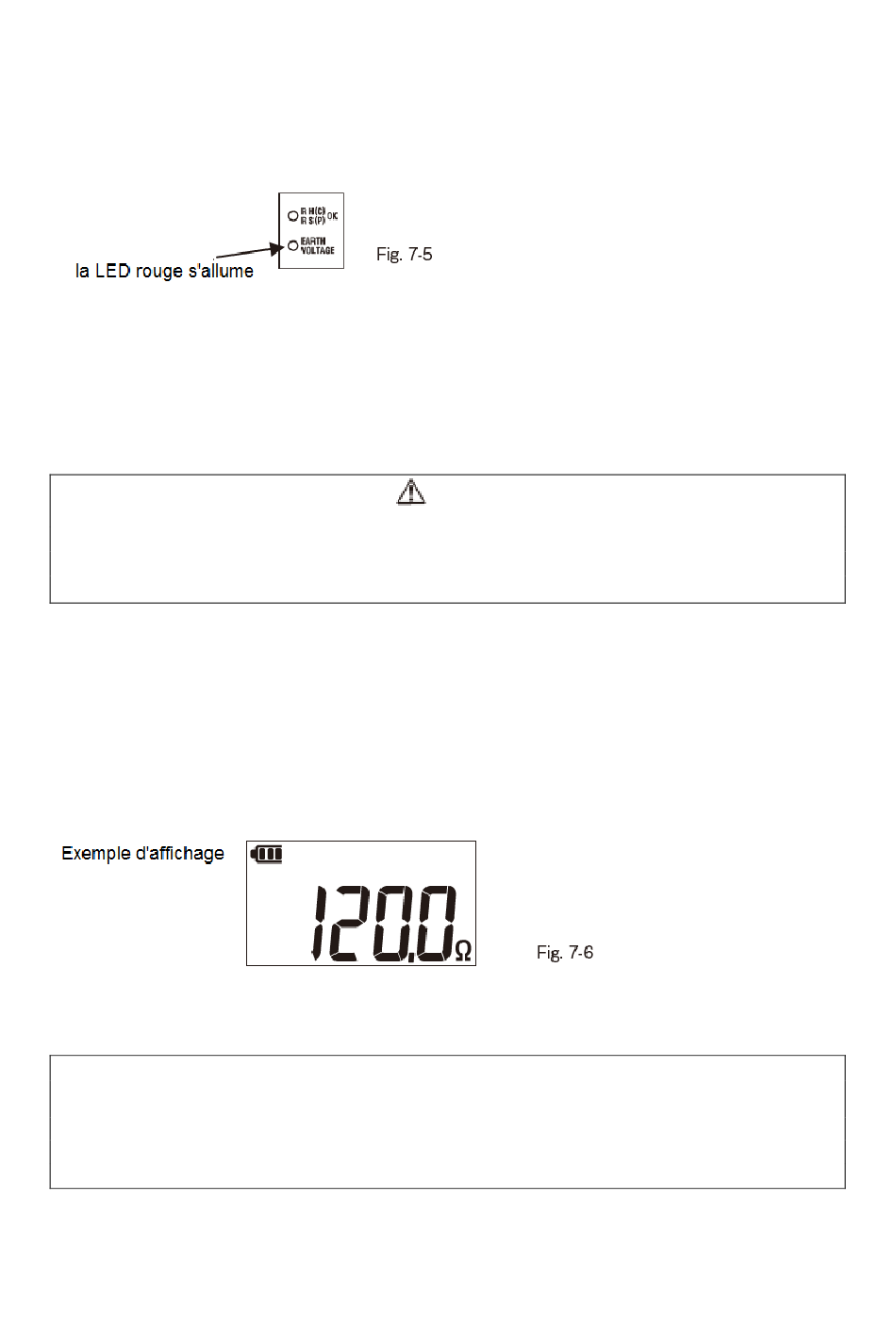

Confirmez que la valeur de la tension affichée est 25V ou moins. Si l'affichage indique plus de 25V, la
LED d'avertissement comme illustré ci-dessous s'allume.
(Elle s'allume au-dessus de 10V à une tension de terre CC et au-dessus de 5V à une tension de terre
de 400 Hz).
Des erreurs excessives de mesures de résistance de terre peuvent être provoquées lorsque la LED
d'avertissement de haute tension de terre s'allume. Afin d'éviter ceci, faites les mesures après avoir
diminué la tension en éteignant l'alimentation de l'équipement connecté à l'électrode sous test etc.
Une LED d'avertissement de tension de terre fonctionne sur la résistance de terre.
DANGER
Ne connectez pas les cordons de test de mesure de précision à un circuit avec des potentiels
électriques dépassant 33V rms, 36V pointe ou 70 V CC, de plus, ne les utilisez pas pour des mesures
de tension.
3. Mesure
Sélectionnez la gamme souhaitée et appuyez sur le bouton TEST pour commencer une mesure.
La LED du bouton TEST clignote pour indiquer que l'instrument effectue une mesure. La valeur
affichée est la valeur de résistance de l'électrode sous test. Appuyez à nouveau sur le bouton TEST
pour arrêter la mesure. Si le résultat de la mesure dépasse la gamme affichée, placez le sélecteur sur
une gamme supérieure.
Lorsque le résultat de la mesure dépasse la gamme affichée (dépassement de la gamme), l'afficheur
indique :
> 20.99Ω (gamme 20Ω)
> 209.9Ω (gamme 200Ω)
> 2099Ω (gamme 2000Ω)
