BRANCHEMENT ELECTRIQUE

L'appareil est prévu pour le fonctionnement électrique
avec une tension de 230 V~ et il est protégé par des
fusibles de 15 A sur chacune des phases et sur le
conducteur neutre.
Vue la puissance absorbée, il est préférable de le
brancher à une ligne triphasée de 400 V~ 3N ; de toute
façon, pour le branchement électrique on peut utiliser
une ligne ayant les caractéristiques suivantes :
- triphasée+neutre
seillée)
(voir fig. 17)
- monophasée 230 V~ 50 Hz (voir fig. 18)
L'appareil est fourni sans câble de ligne ;
pour le branchement, utiliser seulement des câbles du
type HO5 VV-F ou bienHO5 VV H2 - F d'une section
adéquate.
Pour effectuer le branchement, vérifier que les données
de la plaque correspondent bien à celles du secteur, et
vérifier en particulier que la valeur de la tension d'ali-
mentation est comprise dans les limites recommandées
pour les points de branchement.
Il est obligatoire d'utiliser un interrupteur général situé
en position accessible, ayant des caractéristiques aptes
à supporter la charge maximum requise, et assurant un
débranchement omnipolaire du secteur avec une
distance d'ouverture des contacts d'au moins 3 mm.
L'appareil doit être branché de façon permanente. Il
est interdit d'utiliser des adaptateurs, des prises mul-
tiples et/ou des rallonges.
La sécurité électrique de l'appareil est assurée uni-
quement quand ce dernier est relié correctement à une
installation de mise à la terre efficace, comme prévu
par les normes de sécurité en vigueur.

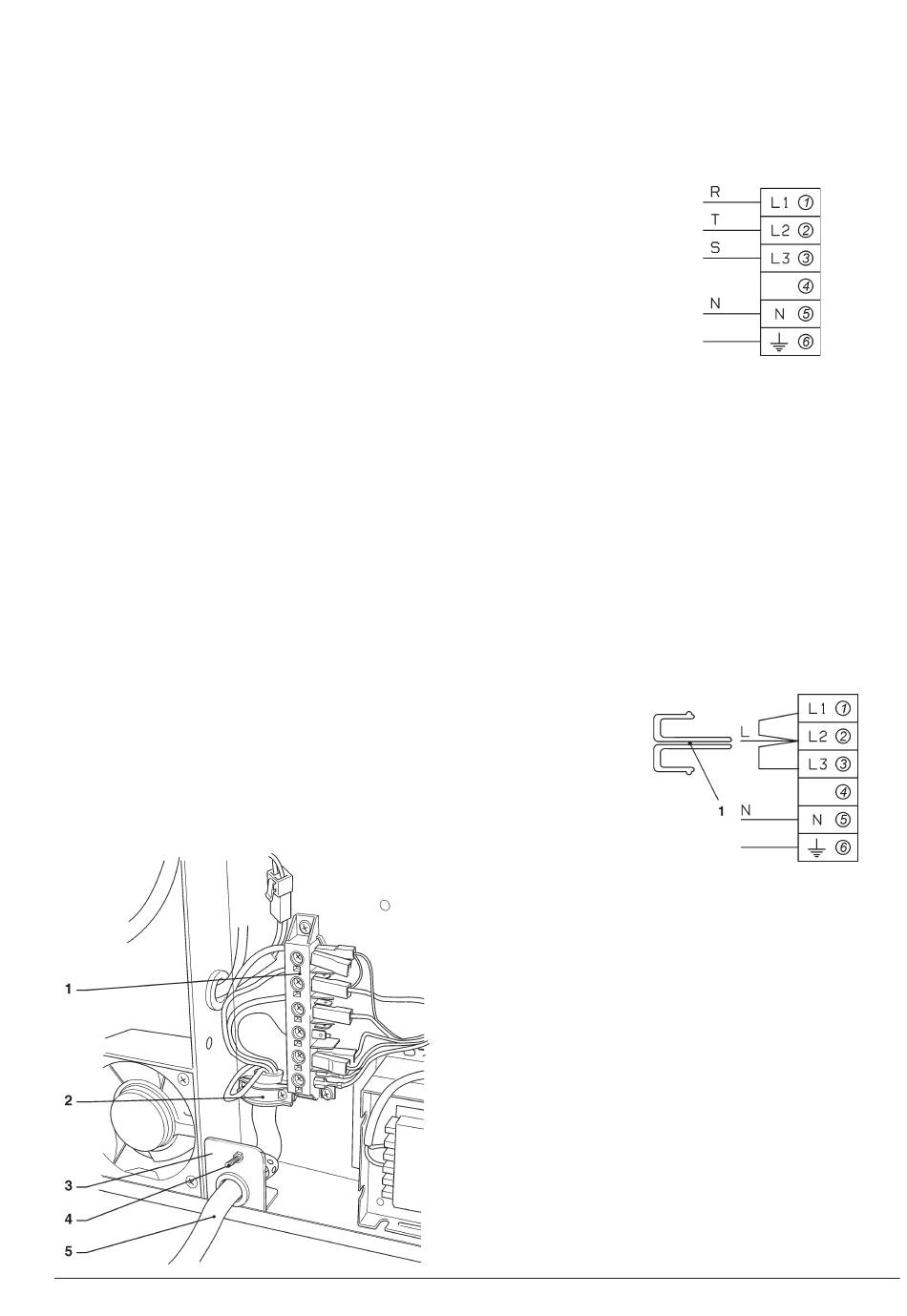

Fig. 16
1 - Bornier de branchement
2 - Bornes serre-câble
3 - Equerre serre-câble
4 - Borne équipotentielle extérieure
5 - Câble de secteur
© by N&W GLOBAL VENDING SpA
400 V~ 50 Hz (solution con-
Il est nécessaire de vérifier cette condition fondamentale
de sécurité et, en cas de doute, de demander un con-
trôle approfondi de l'installation de la part d'un personnel
professionnellement qualifié.
Le branchement du câble doit être effectué sur le
bornier prévu qui se trouve sous le dos de l'appareil, en
respectant la position des phases indiquée sur les
schémas.
Fig. 17
Branchement truphasé + N
400 V*3N~
50 Hz
Câble 5 x 1,5 mm
2
Si une ligne triphasée n'est pas disponible, il est possi-
ble de brancher l'appareil à une ligne monophasée 230
V~ après avoir fait vérifier par le personnel qualifié que
la ligne a les dimensions correctes pour supporter la
charge requise de 7.500 W.
Le schéma de branchement est indiqué sur la fig. 18, en
utilisant pour les cavaliers les feuillets logés sur le
bornier.
Fig. 18
1 - Feuillets
Branchement monophasé 32A
230 V~ 50 Hz
Câble 3 x 4 mm
2
Branchement monophasé 16A
230 V~ 50 Hz
Câble 3 x 1,5 mm
2
13
11.7 A
22.1 A
7.500 W
15.2 A
3.250 W
09 2007 285 - 00
7.500 W
