Tailles Mr8 Et Mr9 - Vacon 100 Manuel D'installation

Câblage de puissance
Remontez l'écran de protection des câbles (Figure 34) et le capot du convertisseur
9
de fréquence.

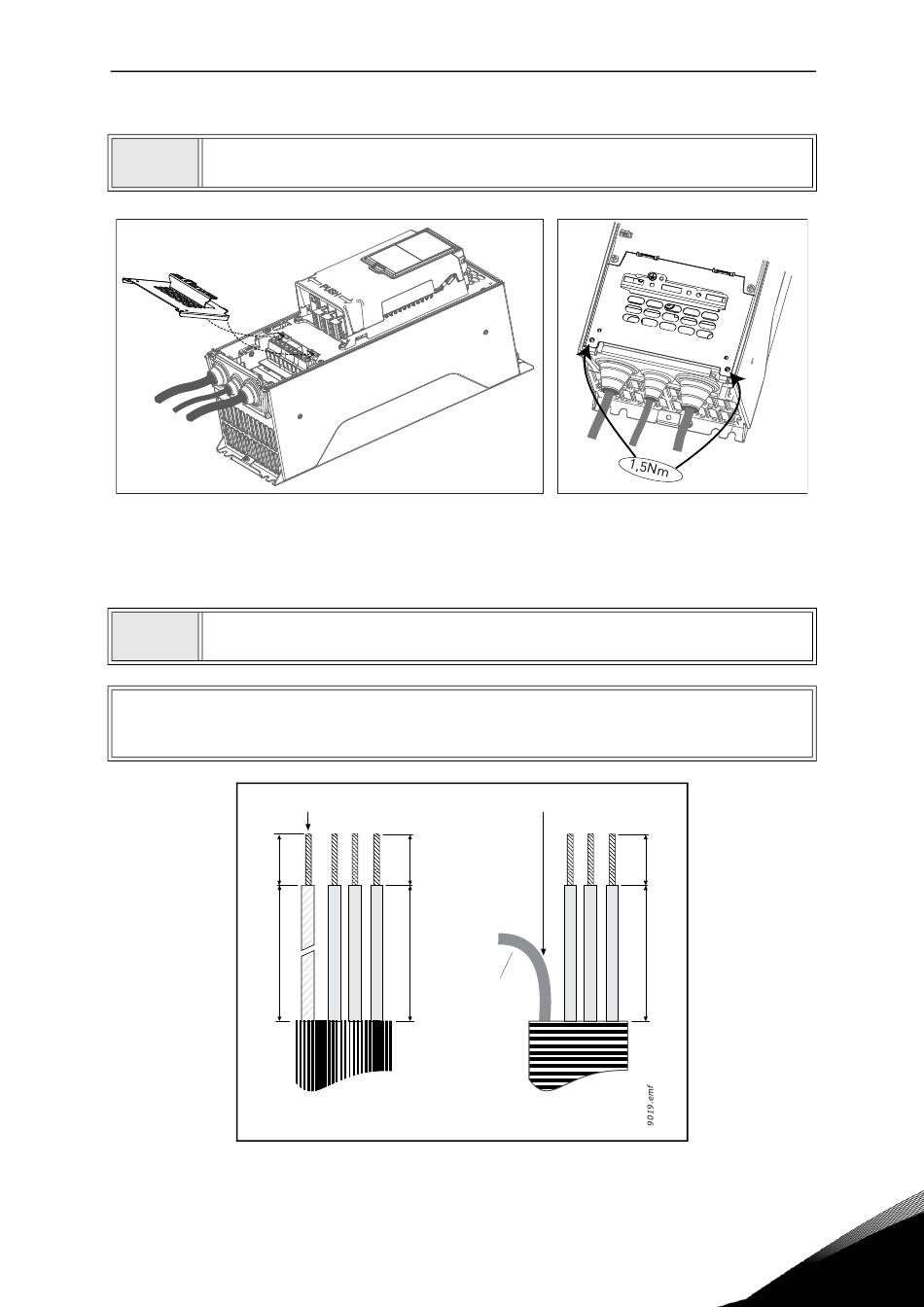

Figure 34. Remontage des composants du capot
5.3.2

Tailles MR8 et MR9

Dénudez les câbles moteur, réseau et résistance de freinage comme préconisé
1
ci-dessous.
REMARQUE! Le freinage dynamique et la résistance de freinage ne sont pas pris en charge
dans le Vacon 100 FLOW.
Conducteur de terre
Earth conductor
A1
B1
Assistance 24 heures sur 24 : +358 (0)201 212 575 • E-mail : vacon@vacon.com
Conducteur de terre
C1
D1
RÉSEAU
MAINS
Figure 35. Dénudage des câbles
Earth conductor
C2
D2
E
MOTEUR
MOTOR
vacon • 49
9234.emf
5
