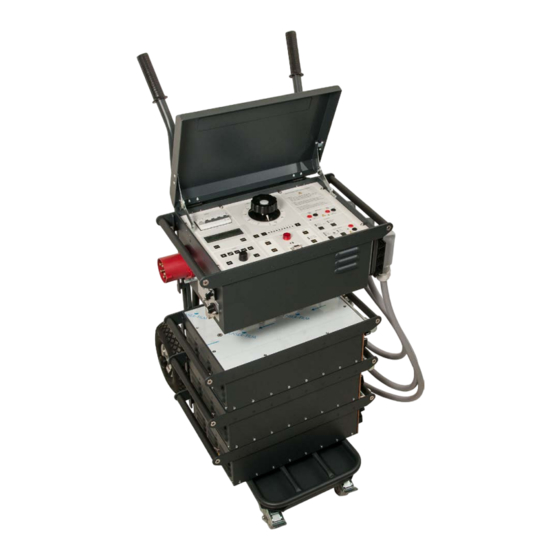

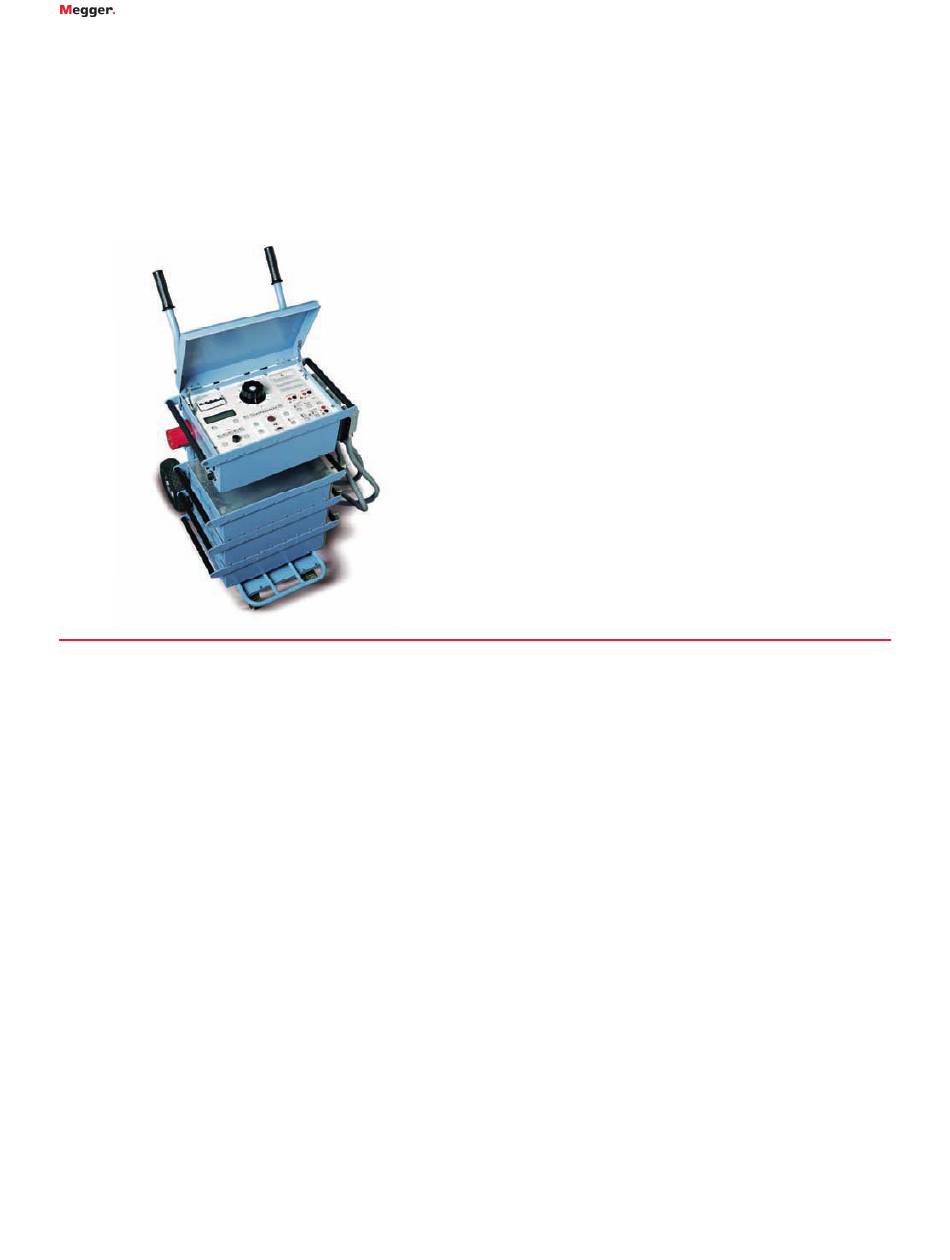

ODEN AT
Système de test d'alimentation
en courant primaire
DESCRIPTION
Ce puissant système de test est conçu pour tester l'alimentation pri-
maire des équipements de relais de protection et celle des disjonc-
teurs. Il est également utilisé pour tester le rapport de transforma-
tion des transformateurs de courant et pour d'autres applications
nécessitant des courants forts variables.
Le système comprend une unité de contrôle associée à une, deux ou
trois unités de courant. Il existe trois versions d'unité de courant: S,
X et H. Les unités de courant S et X sont identiques si ce n'est que
l'unité X possède une sortie supplémentaire de 30/60 V. L'unité
H est conçue pour des courants encore plus forts. Ceci permet de
configurer le système ODEN AT™ comme il convient. Toutes les
parties sont portables et l'ODEN AT™ peut être rapidement as-
semblé et branché.
L'unité de contrôle possède de nombreuses fonctions évoluées-
une partie mesure performante, par exemple, qui peut indiquer
le rapport de transformation de même que la durée, la tension et
l'intensité de courant. Un second dispositif de mesure peut être
utilisé pour tester un courant ou une tension additionnels. Le rap-
port de conversion du transformateur de courant, l'impédance, la
résistance, la puissance, le facteur de puissance (cos ø) et l'angle de
phase sont calculés et affichés sur l'écran. L'intensité de courant et
la tension peuvent être indiquées comme pourcentages de la valeur
nominale. La fonction d'arrêt à action rapide permet de geler les
lectures de courtes durées sur l'écran digital lorsque la tension ou
le signal de contact atteignent la borne d'arrêt; le matériel sous test
interrompt alors le courant ou bien l'alimentation est arrêtée.
Système de test d'alimentation
Le système le plus avancé de test
n
d'alimentation en courant primaire jusqu'à
21,9 kA
Chariot compact de transport pour faciliter les
n
déplacements
Design modulaire pour permettre une configu-
n
ration utilisateur optimale
Fonction I/30 unique pour programmer le
n
courant sans provoquer d'échauffement sur
l'échantillon à tester
ODEN AT
en courant primaire
