Repose de la valve de collecteur
d'agitation
1.
Alignez la bride de la vanne de dérivation
d'agitation, 1 joint et la bride de raccord d'embout
du collecteur de la vanne d'agitation (A de la
Figure
115).
Remarque:
Au besoin, desserrez la fixation
de la tête du filtre sous pression afin d'obtenir
le jeu nécessaire.

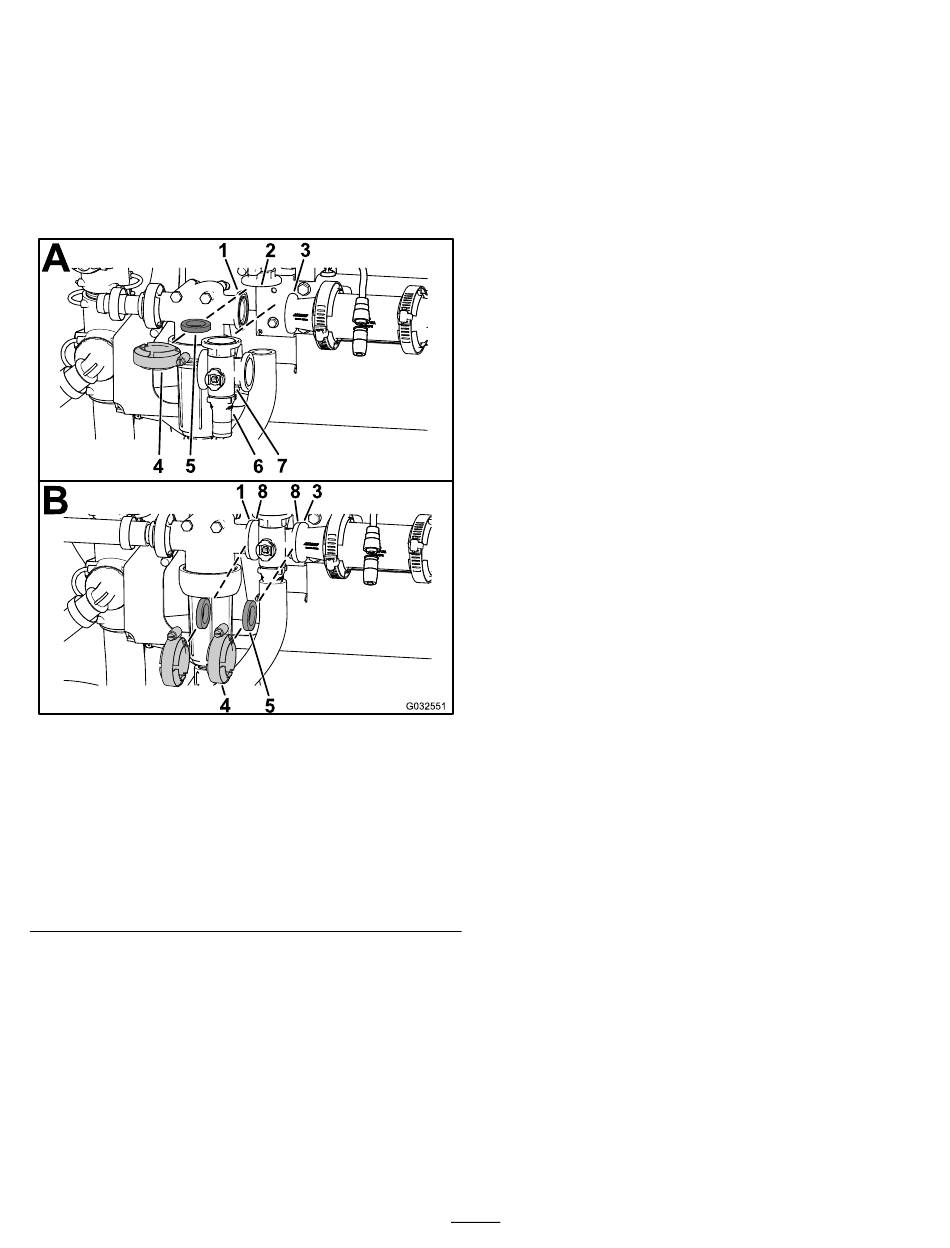

Figure 115
1. Bride (tête de filtre sous
pression)
2. Bride (vanne de dérivation
d'agitation)
3. Bride (accouplement
réducteur)
4. Collier bride
2.
Montez la vanne de dérivation d'agitation, le
joint et le collecteur de vanne d'agitation avec
un collier serré à la main (A de la
3.
Placez un joint entre les brides de la tête du
filtre sous pression et du collecteur de vanne
d'agitation (B de la
4.
Montez la tête du filtre sous pression, le joint
et le collecteur de la vanne d'agitation avec un
collier serré à la main (B de la
5. Joint
6. Raccord rapide
7. Collecteur (vanne
d'agitation)
8. Bride (collecteur – vanne
d'agitation)
Figure
115).
Figure
115).
Figure
115).
5.
Placez un joint entre les brides du collecteur de
vanne d'agitation et de l'accouplement réducteur
(B de la
Figure
6.
Montez le collecteur de vanne d'agitation, le
joint et l'accouplement réducteur avec un collier
serré à la main (B de la
7.
Placez un joint entre les brides du collecteur
de la vanne d'agitation et le raccord adaptateur
du régulateur de pression d'agitation (C de la
Figure
115).
8.
Montez le collecteur de la vanne d'agitation, le
joint et le raccord adaptateur avec un collier
serré à la main (C de la
9.
Si vous desserrez la fixation de la tête du filtre
sous pression, serrez l'écrou et le boulon à un
couple de 19,8 à 25,4 N·m.
Repose de la valve du collecteur
de section de rampe
1.
Insérez le raccord d'embout supérieur de la
valve de collecteur dans le raccord de dérivation
(A de la
Figure
Remarque:
de la vanne de dérivation afin d'obtenir le jeu
nécessaire.
g032551
89
115).
Figure
115).
Figure
115).
116).
Au besoin, desserrez la fixation
