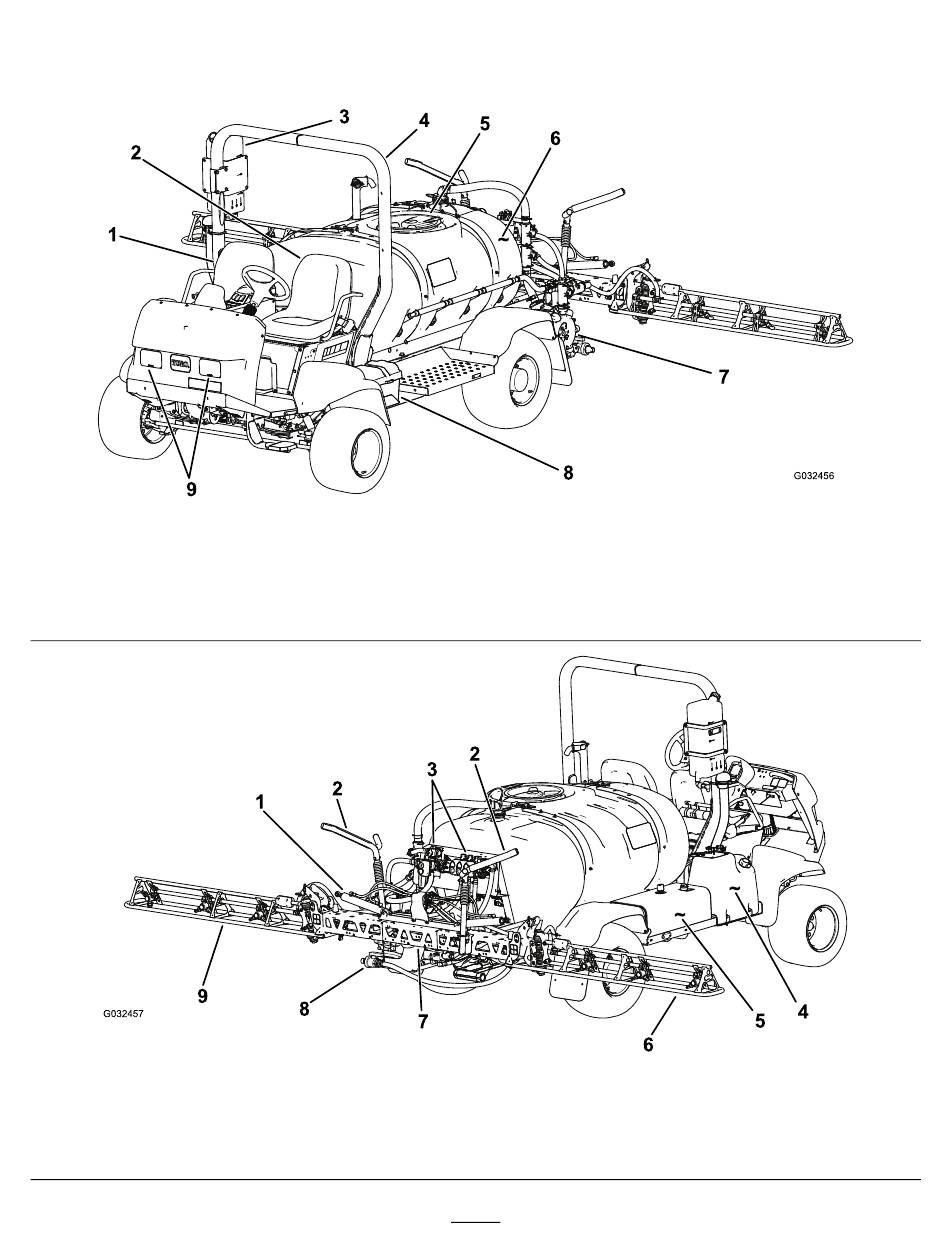

Vue d'ensemble du
produit
1. Siège du passager
2. Siège de l'utilisateur
3. Réservoir d'eau douce
1. Vérin de commande de rampe
2. Berceau de transport des rampes
3. Collecteurs de vannes
Figure 5
4. Système de protection
antiretournement (ROPS)
5. Couvercle de cuve
6. Cuve à produit chimique
Figure 6
4. Réservoir de carburant
5. Réservoir de liquide hydraulique
6. Section de rampe droite
19
7. Pompe
8. Batterie
9. Phares de travail
7. Section de rampe centrale
8. Robinet de vidange de la cuve
9. Section de rampe gauche
g032456
g032457
