Alimentation :
31
32
33
RTD, 2-fils
41 42 43 44
TC, CSF externe*
41 42 43 44
-
+
* Si la fonction du module est changée d'une mesure de température avec bornier
CSF à une mesure analogique, le bornier CSF doit être démonté.
mV bipolaire
41 42 43 44
-
+
14

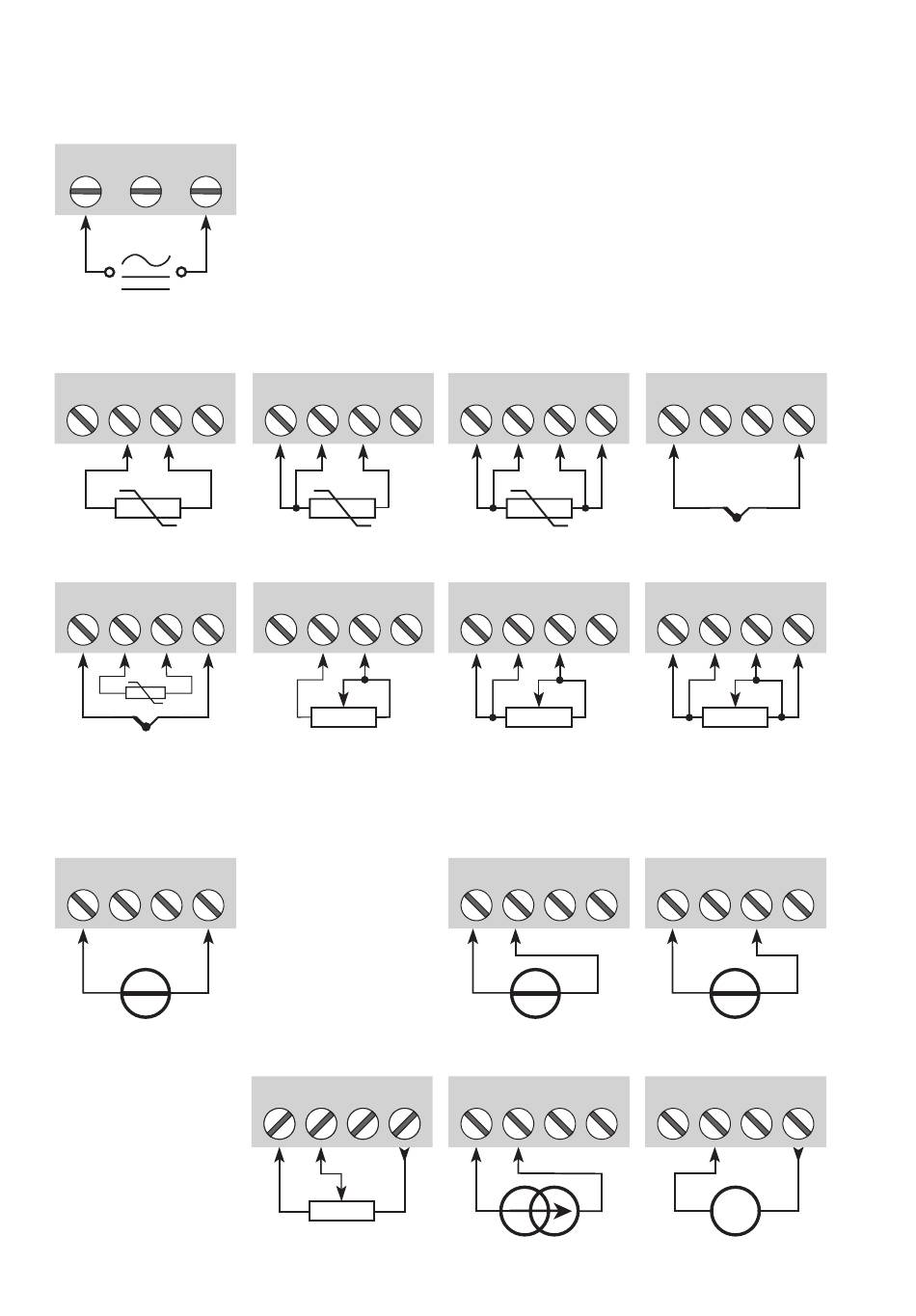

CONNEXIONS

Entrées :
RTD, 3-fils
41 42 43 44
Résistance, 2-fils
41 42 43 44
Potentiomètre
51 52 53 54
5116V 10 3 -FR
RTD, 4-fils
41 42 43 44
Résistance, 3-fils
41 42 43 44
Tension <= 2,5 V
51 52 53 54
-
+
Courant
51 52 53 54
-
+
TC, CSF interne
41 42
44
CJC
-
+
Résistance. 4-fils
41 42 43 44
Tension > 2,5 V
51 52 53 54
-
+
Transmetteur 2-fils
51 52 53 54
-
+
Tx
