Spécifications d'entrée :
Types d'entrée RTD :
Type
Valeur
RTD
min.
Pt100
-200°C
Ni100
-60°C
R lin.
0 Ω
Décalage max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50% de la valeur max. sélec.
Résistance de ligne par fils (max.) . . . . . . . . . . . . . . . . . . . . . . . . . 10 Ω
Courant de capteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 0,2 mA, < 0,4 mA
Effet de la résistance du câble de capteur (3-fils) . . . . . . . . . . . . . . . . < 0,002 Ω / Ω
Détection de rupture capteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oui
Spécifications de sortie :
Gamme de signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4...20 mA
Gamme de signal min. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 mA
Temps de scrutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135 ms
Résistance sous charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ (V
Stabilité sous charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,01% de l'EC / 100 Ω
Détection de rupture capteur :
Programmable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5...23 mA
NAMUR NE43 Haut d'échelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 mA
NAMUR NE43 Bas d'échelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 mA
de l'EC = de la plage actuellement sélectionnée
Compatibilité avec les normes :
RoHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2011/65/UE
Entrée :
RTD/R lin., 3-fils
Pour la Pt100
2-fils faire un
pont entre les
bornes 13 et 14
Sortie :
Installation 2-fils
Connexion 5802xxx2
6
Valeur
Plage
max.
min.
+850°C
25°C
+250°C
25°C
10000 Ω
30 Ω

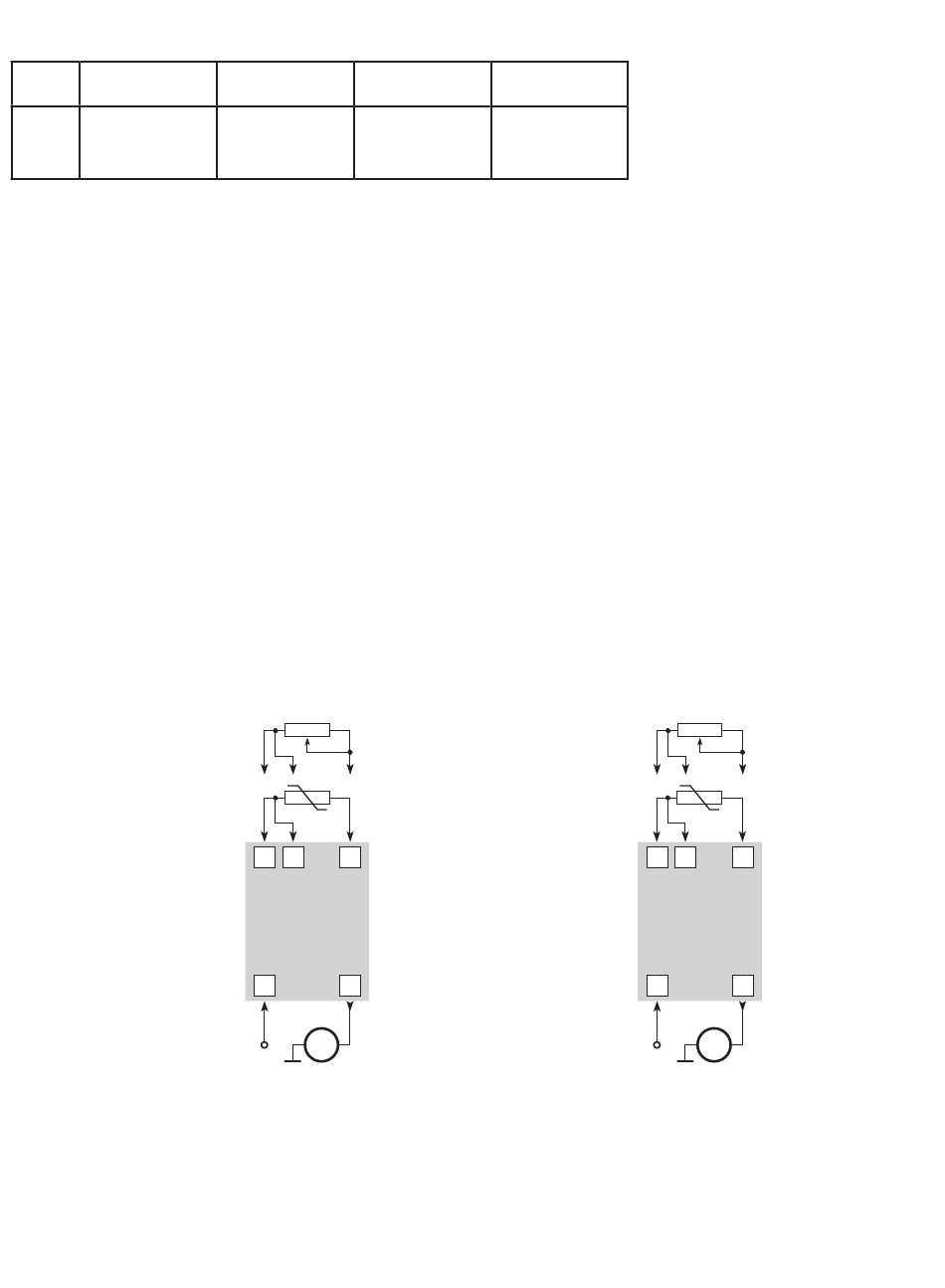

Connexions
R lin.
RTD
13 14
16
1
2
-
+
mA
5802V102-FR
Standard
CEI 60751
DIN 43760
-----
- 8) / 0,023 [Ω]
alimentation
Entrée :
13 14
RTD/R lin., 3-fils
Pour la Pt100
2-fils faire un
pont entre les
bornes 13 et 14
1
Sortie :
Installation 2-fils
+
Connexion 5802xxx3
R lin.
RTD
16
3
-
mA
