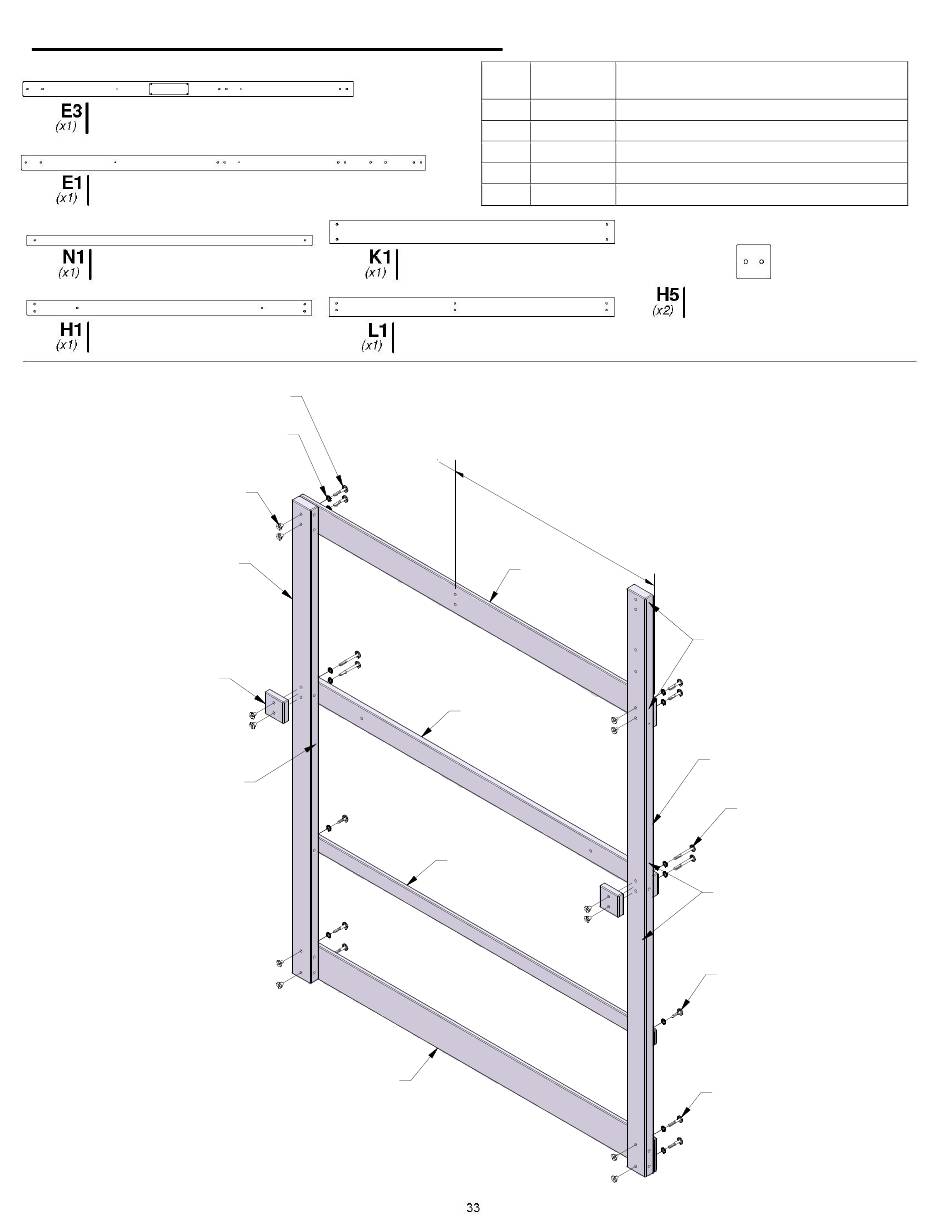

ÉTAPE 1 - ASSEMBLAGE DU FORT
PIED DE LA TOUR AVEC ÉTIQUETTE - W2A03400
1 3/8 po x 3 3/8 po x 74 po (36x86x1880)
PIED DE LA TOUR - W4L16280
1 3/8 po x 3 3/8 po x 90 1/2 po (36x86x2298)
BLOC DE LA BALANÇOIRE - W100588
5/8 po x 2 3/8 po x 63 7/8 po (16x60x1624)
LISSE DE PLANCHER
GAUCHE - W100557
1 po x 3 3/8 po x 63 7/8 po (24x86x1624)
BOULON - 2 po
RONDELLE - 8x19
074
ÉCROU À ENFONCER - 5/16 po
E3
PIED DE LA TOUR
AVEC ÉTIQUETTE
H5
VEUILLEZ NOTER
LES EMPLACEMENTS
DES AVANT-TROUS
012
(x4)
030
(x14)
(x12)
(x1)
(x2)
K1
NUMÉRO
QTÉ.
D'ARTICLE
8 H100012
4 H100017
2 H100026
14 H100030
12 H100074
PANNEAU DE BASE - W100562
5/8 po x5 1/4 po x 63 7/8 po (16x134x1624)
LISSE MURALE GAUCHE - W102360
5/8 po x4 3/8 po x 63 7/8 po (16x112x1624)
35 3/4 po
[908 mm]
L1
(x1)
H1
(x1)
N1
(x1)
(x1)
DESCRIPTION
BOULON WH 5/16 x 2
BOULON WH 5/16 x 3 1/4
VIS TIREFOND WH 5/16 x1 1/2
RONDELLE DE VERROUILLAGE EXT 8x19
ÉCROU À ENFONCER 5/16
SUPPORT DE PLANCHER - W100598
1 po x 3 3/8 po x 3 3/8 po (24x86x86)
CONSEIL :
INSÉREZ LES ÉCROUS À ENFONCER
DANS LES PLANCHES AVANT
L'ASSEMBLAGE
VEUILLEZ NOTER
LES EMPLACEMENTS
DES AVANT-TROUS
E1
(x1)
017
(x4)
BOULON - 3 1/4"
VEUILLEZ NOTER LES
EMPLACEMENTS DES
AVANT-TROUS
026
(x2)
VIS TIREFOND - 1 1/2 po
012
(x4)
BOULON - 2 po
