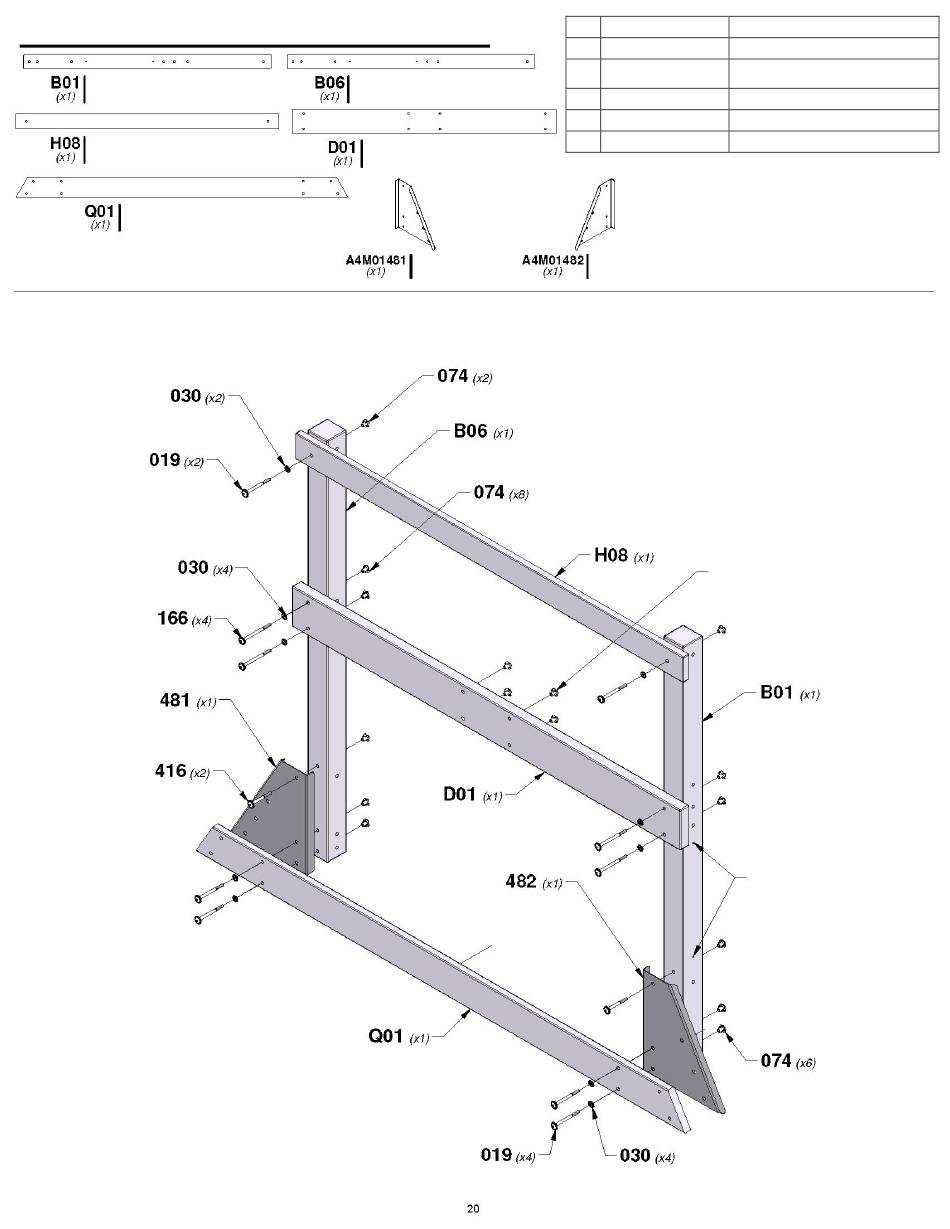

ÉTAPE 1 - ASSEMBLAGE DU FORT
MONTANT - W4L15718
3 po x 3 po x 55 1/2 po (76x76x1410)
LISSE MURALE - W4L15984
1 po x 3 3/8 po x 59 1/8 po (24x86x1501)
LISSE DE PLANCHER - W4L15717
1 po x 4 3/8 po x 74 3/8 po (24x112x1890)
CONSEIL :
INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD
RONDELLE - 8x19
BOULON - 3 3/4 PO
RONDELLE - 8x19
BOULON - 4-1/4 PO
SUPPORT EN A - DROIT
BOULON - 3 PO
MONTANT - W4L15728
3 po x 3 po x 55 1/2 po (76x76x1410)
LISSE MURALE - W4L15729
1 3/8 po x 5 1/4 po x 59 1/8 Po (36x134x1501)
SUPPORT EN A -
DROIT
ÉCROU À ENFONCER - 5/16 PO
ÉCROU À ENFONCER - 5/16 PO
SUPPORT EN A - GAUCHE
BOULON - 3 3/4 PO
QTÉ. NUMÉRO D'ARTICLE
6 H100019 BOULON WH 5/16 x 3 3/4
RONDELLE DE VERROUILLAGE
10 H100030
EXT 8x19
16 H100074 ÉCROU À ENFONCER 5/16
4 H100166 BOULON WH 5/16 x 4 1/4
2 H100416 BOULON WH 5/16 x 3 BLK
SUPPORT EN A -
GAUCHE
NOTEZ LES
EMPLACEMENTS DES
ÉCROUS À ENFONCER
NOTEZ LES
EMPLACEMENTS DES
ÉCROUS À ENFONCER
RONDELLE - 8x19
DESCRIPTION
ÉCROU À
ENFONCER - 5/16 PO
