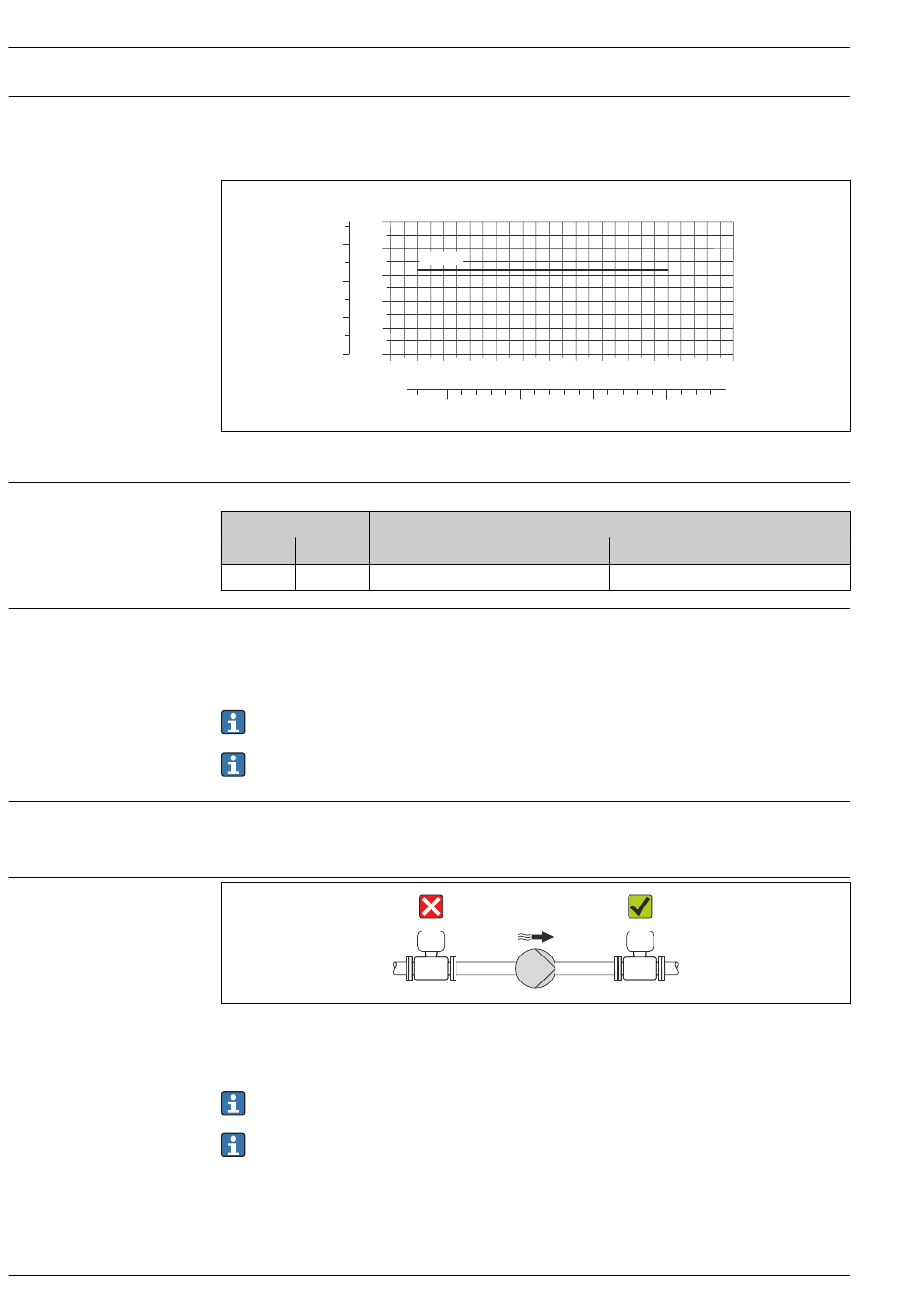

Courbes pression -
température
Résistance aux dépressions
Limite de débit

Perte de charge

Pression du système
22
Pression de service admissible : 16 bar (232 psi)
Raccord process : manchon à souder selon DIN 11850, ODT/SMS; clamp L14 AM7
[psi] [bar]
25
300
20
15
200
10
100
5
0 0
-60 -40 -20 0 20 40 60 80 100120140160180 [°C]
 11 Matériau raccord process : 1.4404 (316L) (avec joint profilé)
Revêtement tube de mesure : PFA
Diamètre nominal Seuils de pression absolue en [mbar] ([psi]) pour température du produit :
[mm] [in]
4...15 ⁵⁄₃₂...¹⁄₂
Le diamètre de conduite et la quantité écoulée déterminent le diamètre nominal du capteur. La
vitesse d' é coulement optimale se situe entre 2...3 m/s (6,56...9,84 ft/s). Adapter la vitesse
d' é coulement (v) en outre aux propriétés physiques du produit :
• v < 2 m/s (6,56 ft/s) : dans le cas de produits abrasifs (par ex. produits de nettoyage)
• v > 2 m/s (6,56 ft/s) : dans le cas de produits colmatants (par ex. liquides huileux ou sucrés)
Une augmentation nécessaire de la vitesse d' é coulement est obtenue par la réduction du
diamètre nominal du capteur.
Aperçu des valeurs de fin d' é chelle de la gamme de mesure : chapitre "Gamme de mesure"
• Pour DN 8 (5/16") et DN 15 (½") il n' y a pas de perte de charge si le montage du capteur est
effectué dans une conduite de même diamètre nominal.
• Indications de perte de charge lors de l' u tilisation d' a daptateurs selon DIN EN 545 →  19
Pour éviter tout risque de dépression et ainsi d' é ventuels dommages au niveau du revêtement du tube
de mesure, ne pas installer le capteur côté aspiration d' u ne pompe.
En plus pour les pompes à piston, à membrane ou péristaltiques : installer un amortisseur de
pulsations.
• Indications relatives à la résistance aux dépressions du revêtement du tube de mesure
→  22
• Indications relatives à la résistance aux chocs du système de mesure →  21
• Indications relatives à la résistance aux vibrations du système de mesure →  21
PN 16
-40 0 100
+25 °C (+77 °F)
< 1 mbar (0,402 inH O) (0)
2
200 300 360 [°F]
+150 °C (+302 °F)
< 1 mbar (0,402 inH
