7. Inbetriebnahme
• Schwenken Sie nun das Spiegelbild des Licht-
bogens mit den Justierknöpfen (100.2) und
(100.4) wieder ein und stellen Sie es mit Hilfe
des Reflektors scharf (100.3).
• Richten Sie das Spiegelbild symmetrisch zu
dem direkten Bild aus (Abb. 103). Benutzen
Sie dazu wieder die Justierknöpfe (100.2) und
(100.4).
Die V-förmige Abstrahlung der Lichtbögen von
direktem Bild und Spiegelbild können überla-
gert werden.
Achtung!
Die hellen Spitzen der Lichtbögen, die
Kathodenbrennflecke, dürfen jedoch keines-
falls übereinander projeziert werden, weil
dann durch Überhitzung Explosionsgefahr
besteht.
Achtung!
Bei lange benutzten Lampen ist die Struktur
des Lichtbogens nicht mehr klar erkennbar.
Bild und Spiegelbild können daher nicht
mehr exakt übereinander platziert werden.
Bringen Sie in diesem Fall beide Bilder zur
Deckung.
• Defokussieren Sie das Bild nun über den Kol-
lektor mittels des Knopfes (100.6) bis das Bild
des Lichtbogens und das Spiegelbild nicht
mehr zu erkennen sind und das Bild homogen
ausgeleuchtet ist.
• Tauschen Sie den Reflektor zur Lampen-
justierung wieder gegen den ursprünglichen
Filterwürfel aus.
80

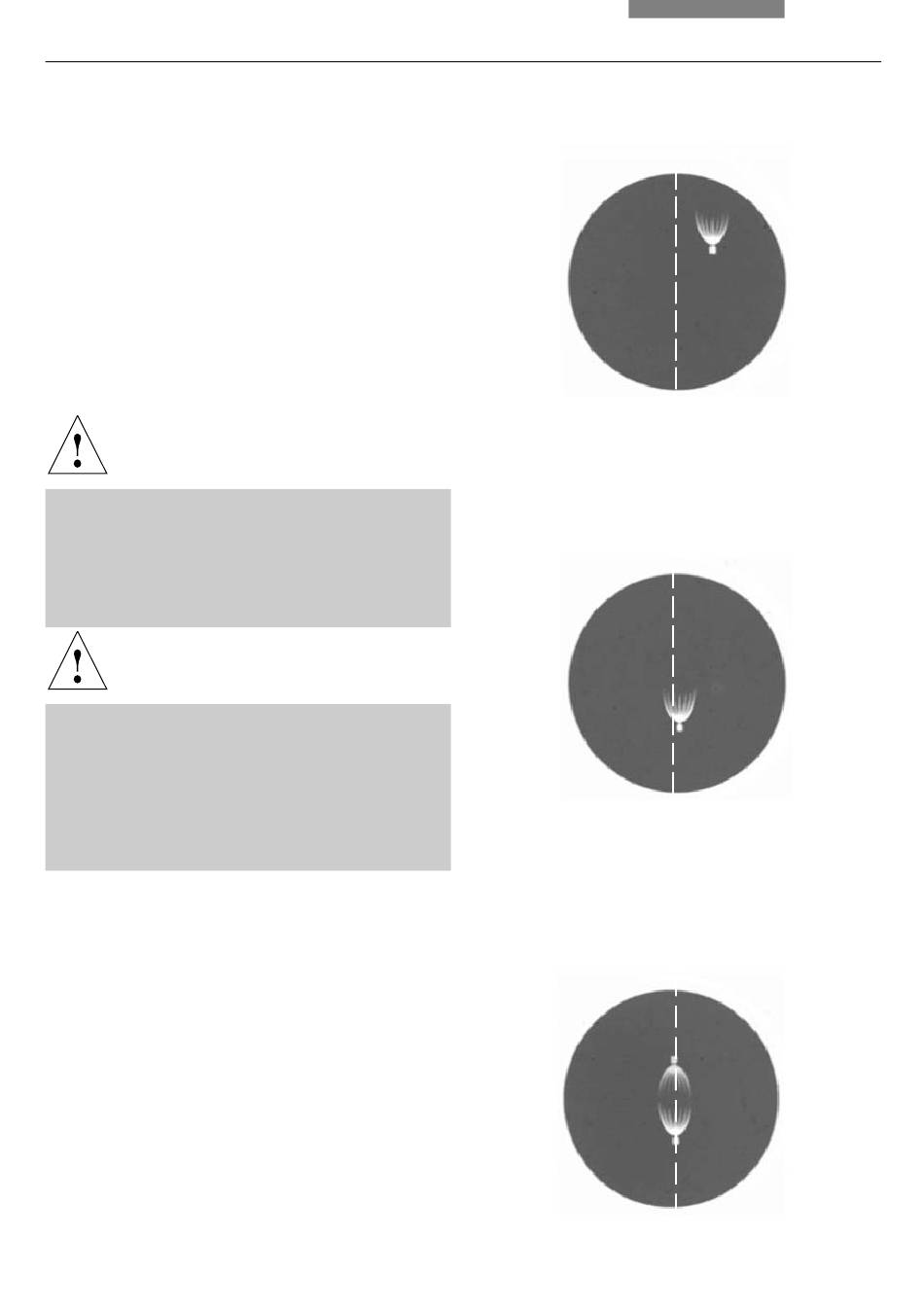

Abb. 101 Direktes Bild des Lichtbogens fokussiert, aber
dezentriert (in Wirklichkeit ist das Bild unschärfer)
Abb. 102 Direktes Bild des Lichtbogens in Sollposition
(in Wirklichkeit ist das Bild unschärfer)
Abb. 103 Direktes Bild des Lichtbogens und Spiegelbild in
Sollposition (in Wirklichkeit ist das Bild unschärfer)
