1.2.1 Construction mécanique
Le capteur de mesure IFS 5000 F-EEx constitue l'unité de mesure du débitmètre (voir schéma de
fonctionnement au chapitre 1.4). Il comporte deux bobines de champ ainsi que deux électrodes en
sécurité intrinsèque (ib) selon EN 50020. Les bobines de champ répondent aux modes de
protection encapsulage "m" selon EN 50028 et sécurité augmentée "e" selon EN 50019.
Les circuits d'électrodes sont connectés via des câbles blindés séparés et leur identification est
assurée par la couleur de gaine des câbles (blanc et violet). Les valeurs maximales suivantes
(paramètres Entité) sont valables pour les circuits d'électrodes de sécurité intrinsèque (ib) dans le
capteur de mesure IFS 5000 F-EEx :
Tension d'alimentation maximale
Courant d'entrée maximal
Capacité interne maximale
Inductance interne maximale
Les deux bobines de champ dans le capteur de mesure sont montées en série et forment une
résistance maximale de 60 Ω chacune avec un diamètre de câble mini de 0,25 mm et une classe
≥ 180 °C) selon CEI 85. Les bobines de champ fournissent un signal carré avec
d'isolation H (T
max
une tension de ± 40 V et un courant nominal de 125 mA. Le circuit des bobines est protégé par deux
fusibles 160 mA intégrés dans l'unité du convertisseur de mesure correspondant (par ex. IFC 090
F/...-EEx).

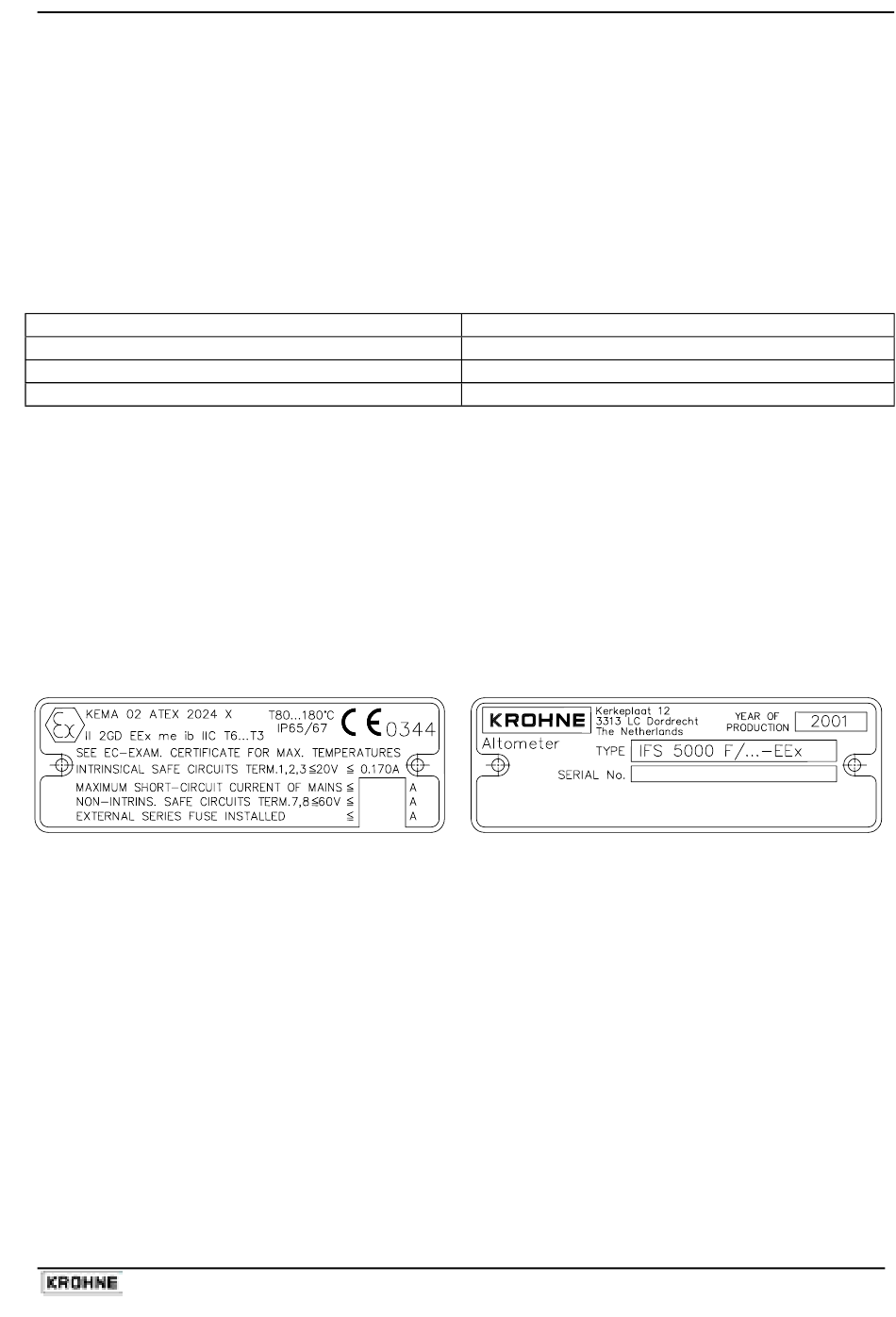

1.2.2 Plaques signalétiques du PROFIFLUX IFS 5000 F-EEx
Plaque signalétique 1
ALTOFLUX IFS 4000F-EEx, PROFIFLUX IFS 5000F-EEx, VARIFLUX IFS 6000F-EEx
U
= 20 V
max
I
= 170 mA
max
C
= 0
i
L
= 0
i
Plaque signalétique 2
7
