IFC 300

Manuel de référence

Convertisseur de mesure pour débitmètres

électromagnétiques

Electronic Revision (révision électronique) :

ER 3.3.xx

(SW.REV. 3.3x)

La présente documentation n'est complète que si elle est utilisée avec la

documentation concernant le capteur de mesure.

Sommaire des Matières pour KROHNE IFC 300

Page 1 Convertisseur de mesure pour débitmètres électromagnétiques Electronic Revision (révision électronique) : ER 3.3.xx (SW.REV. 3.3x) La présente documentation n'est complète que si elle est utilisée avec la documentation concernant le capteur de mesure. © KROHNE 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 2 MENTIONS LÉGALES :::::::::::::::::::::::::::::::::: Tous droits réservés. Toute reproduction intégrale ou partielle de la présente documentation, par quelque procédé que ce soit, est interdite sans autorisation écrite préalable de KROHNE Messtechnik GmbH. Sous réserve de modifications sans préavis. Copyright 2010 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str.
Page 3 4.3.1 Instructions pour les câbles signal A et B................28 4.3.2 Instructions pour le câble de courant de champ C .............. 28 4.3.3 Caractéristiques à respecter pour les câbles signal fournis par le client ......29 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 4 4.11.3 Boîtier rack 19" (28 TE), raccordement électrique des entrées et sorties......80 4.11.4 Boîtier rack 19" (21 TE), raccordement électrique des entrées et sorties......81 4.11.5 Montage correct des câbles électriques ................81 www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 5 8.2 Caractéristiques techniques ..................146 8.3 Dimensions et poids ..................... 158 8.3.1 Boîtier..........................158 8.3.2 Plaque de montage, boîtier intempéries ................159 8.3.3 Plaque de montage pour boîtier mural ................159 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 6 9.13 Annexe C : Arborescence des menus HART pour PDM .......... 188 9.13.1 Structure des menus PDM (positions dans l'arborescence) ........... 188 9.13.2 Arborescence des menus PDM (détails pour le paramétrage) ........190 10 Notes www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 7 Sortie fréquence / impulsions Sortie d’état Entrée de commande Entrée courant toutes les entrées et sorties Modifications avec nouvelles fonctions à compatibilité descendante Modifications incompatibles, l'unité électronique doit être changée. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 8 MA IFC 300 R04 (SW.REV. 3.30 (3.04)) INFORMATION ! Pour les capteurs de mesure TIDALFLUX 4000 et OPTIFLUX 7000, la version de logiciel valable est ER 3.3.0x et supérieure (SW.REV. 3.30 (3.04)) ! www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 9 En apposant le marquage CE, le fabricant certifie que le produit a passé avec succès les contrôles et essais. DANGER ! Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité supplémentaires ; consulter à ce sujet la documentation Ex. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 10 être tenu responsable de conséquences éventuelles d'une telle modification. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 11 Ce document comporte en outre des indications et consignes de précaution spéciales, mises en évidence par les pictogrammes décrits ci-après. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 12 être effectués que par du personnel formé en conséquence et autorisé à le faire. Le présent document est fourni pour vous aider à établir des conditions de service qui permettent d'assurer une utilisation sûre et efficace de cet appareil. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 13 2 Documentation (certificat d'étalonnage, Quick Start, CD-ROM avec la documentation produit pour le capteur de me- sure et le convertisseur de mesure) 3 Câble signal (uniquement pour la version séparée) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 14 DESCRIPTION DE L'APPAREIL IFC 300 Description de la fourniture possible pour le convertisseur de mesure / capteur de mesure Capteur de mesure Capteur de mesure + convertisseur de mesure IFC 300 Version compact Version séparée Version séparée Version séparée avec dans boîtier...
Page 15 Figure 2-2: Versions d'appareils 1 Version compacte 2 Capteur de mesure avec boîtier de raccordement 3 Boîtier intempéries 4 Boîtier mural 5 Boîtier pour montage en rack 19" 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 16 Après chaque ouverture du couvercle de boîtier, il faut nettoyer et graisser le filetage. N'utiliser qu'une graisse exempte de résine et d'acide. Veiller à ce que le joint du boîtier soit posé correctement, propre et non endommagé. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 17 6 Entrée pour câble de courant de champ 7 Entrée de câble pour entrées et sorties 8 Entrée de câble pour l'alimentation électrique 1 Tourner le verrou vers la droite et ouvrir le couvercle. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 18 6 Alimentation ; type de protection ; matériaux des pièces en contact avec le produit 7 Valeurs GK/GKL (constantes du capteur de mesure) ; diamètre nominal (mm /pouces) ; fréquence de champ 8 Désignation du produit, numéro de série et date de fabrication www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 19 5 Matériaux des pièces en contact avec le produit 6 Résistance de la bobine de courant de champ 7 Caractéristiques d'homologation (par exemple classe de précision, plage de mesure, limites de température, de pres- sion et de viscosité) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 20 • P = mode passif ; une source d'alimentation externe est requise pour le fonctionnement des appareils en aval • N/C = bornes de raccordement non utilisées www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 21 échangeur de chaleur. Ne pas soumettre le convertisseur de mesure à des vibrations excessives. Les débitmètres • sont testés pour un niveau de vibration selon CEI 68-2-3. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 22 Figure 3-1: Montage du boîtier intempéries sur tube support 1 Fixer le convertisseur de mesure sur le tube support. 2 Fixer le convertisseur de mesure avec des boulons en U standard et des rondelles. 3 Serrer les écrous. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 23 3 Fixer le boîtier au mur de manière sûre. Montage de plusieurs appareils côte à côte a ≥ 600 mm / 23,6" b ≥ 250 mm / 9,8" 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 24 Après chaque ouverture du couvercle de boîtier, il faut nettoyer et graisser le filetage. N'utiliser qu'une graisse exempte de résine et d'acide. Veiller à ce que le joint du boîtier soit posé correctement, propre et non endommagé. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 25 1 Fixer la plaque de montage sur le tube avec des boulons en U standard, des rondelles et des écrous. 2 Visser le convertisseur de mesure sur la plaque de montage à l'aide des écrous et rondelles. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 26 3 Visser le convertisseur de mesure sur la plaque de montage à l'aide des écrous et rondelles. Montage de plusieurs appareils côte à côte a ≥ 240 mm / 9,4" www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 27 Si les appareils sont fournis séparément ou en cas de montage d'appareils non appairés, • programmer le convertisseur de mesure au diamètre nominal DN et à la constante du capteur de mesure, se référer à Tableaux des fonctions à la page 112 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 28 DOIT être raccordé dans le boîtier du capteur de mesure et du convertisseur de mesure. DOIT DOIT INFORMATION ! Le câble de courant de champ ne fait pas partie de l'étendue de la fourniture. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 29 • Conducteur isolé / conducteur isolé 1000 V • Conducteur isolé / blindage externe 1000 V Torsion des conducteurs isolés • Au moins 10 tours par mètre, important pour le blindage de champs magnétiques. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 30 Cu / AWG 20 3 Conducteur isolé (3), 0,5 mm Cu / AWG 20 4 Gaine externe 5 Couches d'isolation 6 Tresse de contact (6) pour le blindage externe (60) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 31 3 Enfiler une gaine isolante sur la tresse de contact (1). 4 Sertir les embouts sur les conducteurs (2, 3) ainsi que sur la tresse de contact. 5 Enfiler une gaine thermorétractable sur le câble signal confectionné. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 32 4 Sertir le clip à languette sur la tresse de contact (6). 5 Sertir les embouts sur les conducteurs (2, 3) ainsi que sur la tresse de contact (1). 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 33 1 Longueur maximale du câble signal A entre le capteur de mesure et le convertisseur de mesure [m] 2 Longueur maximale du câble signal A entre le capteur de mesure et le convertisseur de mesure [ft] 3 Conductivité électrique du produit à mesurer [μS/cm] 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 34 • Embout de câble selon DIN 46 228 : E 1.5-8 pour la tresse de contact (1) • 4 embouts de câble selon DIN 46 228 : E 0.5-8 pour les conducteurs isolés 2 et 3 et les tresses de contact (20, 30) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 35 4 Enfiler une gaine isolante sur les tresses de contact (1, 20, 30) 5 Sertir les embouts sur les conducteurs et sur les tresses de contact. 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 36 4 Sertir le clip à languette sur la tresse de contact (6). 5 Sertir les embouts sur les conducteurs et sur les tresses de contact (1, 20, 30). 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 37 1 Longueur maximale du câble signal B entre le capteur de mesure et le convertisseur de mesure [m] 2 Longueur maximale du câble signal B entre le capteur de mesure et le convertisseur de mesure [ft] 3 Conductivité électrique du produit à mesurer [μS/cm] 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 38 3 x 0,75 Cu 3 x 18 150...300 492...984 3 x 1,50 Cu 3 x 14 300...600 984...1968 3 x 2,50 Cu 3 x 12 1 Cu = section cuivre www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 39 1 Dénuder le câble à la longueur a. 2 Enlever tout blindage existant. 3 Enfiler une gaine thermorétractable sur le câble confectionné. 4 Sertir des embouts sur les conducteurs 7, 8 et 9. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 40 4 Enfiler une gaine isolante sur la tresse de contact (1). 5 Sertir les embouts sur les conducteurs 2 et 3 ainsi que sur la tresse de contact (1). 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 41 4 Enfiler une gaine isolante sur la tresse de contact (1). 5 Sertir les embouts sur les conducteurs 2 et 3 ainsi que sur la tresse de contact (1). 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 42 1 Dénuder le câble à la longueur a. 2 Enlever tout blindage existant. 3 Enfiler une gaine thermorétractable sur le câble confectionné. 4 Sertir des embouts sur les conducteurs 7, 8 et 9. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 43 Respectez rigoureusement les règlements régionaux de protection de la santé et de la sécurité du travail. N'intervenez sur le système électrique de l'appareil que si vous êtes formés en conséquence. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 44 Après chaque ouverture du couvercle de boîtier, il faut nettoyer et graisser le filetage. N'utiliser qu'une graisse exempte de résine et d'acide. Veiller à ce que le joint du boîtier soit posé correctement, propre et non endommagé. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 45 5 Serrer les raccords vissés des presse-étoupe et fermer le couvercle du boîtier. INFORMATION ! Veiller à ce que le joint du boîtier soit posé correctement, propre et non endommagé. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 46 Figure 4-16: Raccordement du câble signal B et du câble de courant de champ 1 Câble signal B 2 Blindage et conducteurs isolés 2 et 3 3 Câble de courant de champ www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 47 Figure 4-18: Raccordement du câble signal B et du câble de courant de champ 1 Câble signal B 2 Blindage et conducteurs isolés 2 et 3 3 Câble de courant de champ 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 48 2 Câble signal A 3 Câble signal B 4 Câble de courant de champ C 5 Boîtier de raccordement du capteur de mesure 6 Terre de mesure FE www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 49 2 Câble signal A 3 Câble signal B 4 Câble de courant de champ C 5 Boîtier de raccordement du capteur de mesure 6 Terre de mesure FE 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 50 2 Câble signal A 3 Câble signal B 4 Câble de courant de champ C 5 Boîtier de raccordement du capteur de mesure 6 Terre de mesure FE www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 51 2 Câble signal A 3 Câble signal B 4 Câble de courant de champ C 5 Boîtier de raccordement du capteur de mesure 6 Terre de mesure FE 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 52 Câble de courant de champ : Section transversale Longueur maximale [AWG] [ft] 2 x 0,75 2 x 18 2 x 1,5 2 x 14 2 x 2,5 2 x 12 1968 www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 53 Cu / AWG 20 3 Conducteur isolé (3), 0,5 mm Cu / AWG 20 4 Gaine externe 5 Couches d'isolation 6 Tresse de contact (6) pour le blindage externe (60) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 54 3 Enfiler une gaine isolante sur la tresse de contact (1). 4 Sertir les embouts sur les conducteurs (2, 3) ainsi que sur la tresse de contact. 5 Enfiler une gaine thermorétractable sur le câble signal confectionné. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 55 4 Enfiler une gaine isolante sur les tresses de contact (1) et (6). 5 Sertir les embouts sur les conducteurs 2 et 3 et sur les tresses de contact (1) et (6). 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 56 • Embout de câble selon DIN 46 228 : E 1.5-8 pour la tresse de contact (1) • 4 embouts de câble selon DIN 46 228 : E 0.5-8 pour les conducteurs isolés 2 et 3 et les tresses de contact (20, 30) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 57 4 Enfiler une gaine isolante sur les tresses de contact (1, 20, 30) 5 Sertir les embouts sur les conducteurs et sur les tresses de contact. 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 58 4 Enfiler une gaine isolante sur les tresses de contact (1) et (6). 5 Sertir les embouts sur les conducteurs 2 et 3 et sur les tresses de contact (1) et (6). 6 Enfiler une gaine thermorétractable sur le câble signal confectionné. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 59 2 Raccourcir le blindage externe à la cote b et le tirer sur la gaine externe. 3 Sertir des embouts sur les deux conducteurs. 4 Enfiler une gaine thermorétractable sur le câble confectionné. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 60 1 Dénuder le câble à la longueur a. 2 Raccourcir le blindage externe à la cote b et le tirer sur la gaine externe. 3 Sertir des embouts sur les deux conducteurs. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 61 5 Insérer le câble à travers l'écrou à calotte et l'insert de serrage, puis replier le blindage sur l'insert de serrage. S'as- surer que la tresse de blindage recouvre le joint torique de 2 mm / 3/32". 6 Enfoncer l'insert de serrage dans le corps. 7 Serrer l'écrou à calotte. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 62 5 Insérer le câble à travers l'écrou à calotte et l'insert de serrage, puis replier le blindage sur l'insert de serrage. S'as- surer que la tresse de blindage recouvre le joint torique de 2 mm / 3/32". 6 Enfoncer l'insert de serrage dans le corps. 7 Serrer l'écrou à calotte. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 63 6 Câble signal. Le câble représenté est de type BTS. En cas de câble DS, ne pas utiliser les connecteurs 20 et 30. 7 Raccorder le boîtier à la terre de protection PE 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 64 • La documentation pour le capteur de mesure donne aussi une description pour la mise en œuvre d'anneaux de mise à la terre ainsi que pour le montage du capteur de mesure sur des conduites métalliques, en plastique ou à revêtement intérieur. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 65 (interrupteur, disjoncteur) pour la déconnexion du convertisseur de mesure à proximité de l'appareil. Le dispositif de coupure doit satisfaire aux normes CEI 60947-1 et CEI 60947-3 et doit être identifié comme servant de dispositif de coupure pour cet appareil. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 66 (PELV) (selon VDE 0100 / VDE 0106 et CEI 364 / CEI 536 ou autres prescriptions nationales correspondantes). INFORMATION ! 12 V ne sont pas pas inclus dans la marge de tolérance. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 67 Il est conseillé de raccorder aussi les contacts 28z, 30z et 32z au conducteur de protection externe. ATTENTION ! Les contacts du conducteur de protection ne doivent pas être utilisés pour un bouclage du raccordement de mise à la terre (PE). 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 68 C et F sont disponibles avec un compartiment de raccordement de type Ex d (enceinte de confinement) ou Ex e (sécurité augmentée). • Pour le raccordement et l'utilisation des appareils Ex, consulter les instructions séparées qui s'y rapportent. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 69 EN 60947-5-6. Affichage des erreurs sur l'écran LCD. Messages d'erreur possibles par la sortie de signalisation d'état. Entrée courant active Entrée courant passive Pas de module supplémentaire installé Aucun module supplémentaire possible 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 70 NAMUR NAMUR ® + HART passive passive 2 4 0 passive NAMUR NAMUR ® + HART active passive 3 4 0 passive NAMUR NAMUR ® + HART passive passive www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 71 V/D- V/D+ V/D- passive Appareil FISCO Appareil FISCO E 4 0 passive NAMUR V/D+ V/D- V/D+ V/D- passive Appareil FISCO Appareil FISCO 1 changement de fonction par reconnexion 2 paramétrable 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 72 2 modules maxi en option pour bornes A + B Commun Sign. B Sign. A (D1) (D0) 1 paramétrable 2 terminaison de bus non active 3 terminaison de bus active www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 73 Caractéristiques techniques à la page 146 et se référer à DANGER ! Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité supplémentaires ; consulter à ce sujet la documentation Ex. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 74 Caractéristiques techniques à la page 146 et se référer à DANGER ! Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité supplémentaires ; consulter à ce sujet la documentation Ex. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 75 Caractéristiques techniques à la page 146 et se référer à DANGER ! Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité supplémentaires ; consulter à ce sujet la documentation Ex. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 76 Caractéristiques techniques à la page 146 et se référer à DANGER ! Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité supplémentaires ; consulter à ce sujet la documentation Ex. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 77 Caractéristiques techniques à la page 146 et se référer à DANGER ! Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité supplémentaires ; consulter à ce sujet la documentation Ex. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 78 Après chaque ouverture du couvercle de boîtier, il faut nettoyer et graisser le filetage. N'utiliser qu'une graisse exempte de résine et d'acide. Veiller à ce que le joint du boîtier soit posé correctement, propre et non endommagé. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 79 4 Insérer les connecteurs portant les conducteurs dans les supports correspondants. 5 Fermer le couvercle du boîtier. INFORMATION ! Veiller à ce que le joint du boîtier soit posé correctement, propre et non endommagé. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 80 • Raccorder le conducteur du connecteur multipolaire comme représenté dans l'illustration. • Le blindage du câble signal est raccordé à la broche S. • Presser le connecteur mâle dans le connecteur femelle. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 81 2 Serrer fermement le raccord vissé du presse-étoupe. 3 Ne jamais installer le boîtier avec les presse-étoupe dirigés vers le haut. 4 Obturer les presse-étoupe non requis par un bouchon. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 82 Le convertisseur de mesure surveille et signale les ruptures de câble et courts-circuits selon EN 60947-5-6. Affichage des erreurs sur l'écran LCD. Messages d'erreur possibles par la sortie de signalisation d'état. Entrée courant active ou passive www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 83 En cas de fréquences supérieures à 100 Hz, utiliser des câbles blindés pour le raccordement des totalisateurs. résistance interne du totalisateur Interrupteur, contact NO ou similaire Tableau 4-1: Description des symboles 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 84 ≤ 32 V CC • U • I ≤ 22 mA ≥ 1,8 V • U ≤ (U • R ) / I maxi Figure 4-45: Sortie courant passive I www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 85 • Egalement programmable comme sortie de signalisation d'état ; pour le raccordement électrique, voir le schéma de raccordement pour la sortie de signalisation d'état. Figure 4-46: Sortie impulsion / fréquence passive P 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 86 • Egalement programmable comme sortie de signalisation d'état ; pour le raccordement électrique, voir le schéma de raccordement pour la sortie de signalisation d'état. Figure 4-48: Entrée de commande passive C 1 Signal www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 87 • R ) / I maxi • X identifie la borne de raccordement A, B ou C, selon la version de convertisseur de mesure. Figure 4-50: Sortie courant passive I 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 88 ) / I L, mini maxi • X identifie la borne de raccordement A, B ou D, selon la version de convertisseur de mesure. Figure 4-51: Sortie impulsions / fréquence active P www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 89 • X identifie la borne de raccordement A, B ou D, selon la version de convertisseur de mesure. Figure 4-52: Sortie impulsions / fréquence passive P 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 90 • X identifie la borne de raccordement A, B ou D, selon la version de convertisseur de mesure. Figure 4-53: Sortie impulsions et de fréquence passive P selon NAMUR EN 60947-5-6 www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 91 • La sortie est ouverte à l'état hors tension de l'appareil. • X identifie la borne de raccordement A, B ou D, selon la version de convertisseur de mesure. Figure 4-55: Sortie d'états / détection de seul passive S 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 92 • X identifie la borne de raccordement A, B ou D, selon la version de convertisseur de mesure. Figure 4-56: Sortie d'états / détection de seuil S selon NAMUR EN 60947-5-6 www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 93 Contact fermé (marche) : U = 1,9 mA • X identifie la borne de raccordement A ou B, selon la version de convertisseur de mesure. Figure 4-58: Entrée de commande passive C 1 Signal 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 94 ≤ 1,2 V avec I ≥ 6,7 mA • X identifie la borne de raccordement A ou B, selon la version de convertisseur de mesure. Figure 4-59: Entrée de commande active C selon NAMUR EN 60947-5-6 www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 95 • X identifie la borne de raccordement A ou B, selon la version de convertisseur de mesure. Figure 4-61: Entré courant passive IIn 1 Signal 2 Transmetteur 2 fils (par ex. température) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 96 = (U ) / I L, mini maxi • X identifie la borne de raccordement A ou C, selon la version de convertisseur de mesure. Figure 4-63: Sortie courant passive I www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 97 • X identifie la borne de raccordement B ou D, selon la version de convertisseur de mesure. Figure 4-64: Sortie impulsions et fréquence passive P selon NAMUR EN 60947-5-6 Exi 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 98 • X identifie la borne de raccordement B ou D, selon la version de convertisseur de mesure. Figure 4-65: Sortie de signalisation d'état / détection de seuil S selon NAMUR EN 60947-5-6 Exi www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 99 ≥ 5,5 V avec I ≥ 4 mA Contact fermé (marche) : U • X identifie la borne de raccordement B, si existante. Figure 4-66: Entrée de commande passive C 1 Signal 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 100 • X identifie la borne de raccordement A ou B, selon la version de convertisseur de mesure. Figure 4-68: Entré courant passive IIn 1 Signal 2 Transmetteur 2 fils (par ex. température) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 101 1 E/S de base : bornes A et A+ 2 E/S modulaires : bornes C- et C ® 3 Communicateur HART doit être de R ≥ 230 Ω. ® La résistance parallèle vers le communicateur HART 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 102 Figure 4-70: Raccordement HART passif (I 1 E/S de base : bornes A- et A 2 E/S modulaires : bornes C- et C ® 3 Communicateur HART ® 4 Autres appareils compatibles HART www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 103 ↑ et ↓. Pour de plus amples informations sur les messages d'état, leur signification et les causes possibles se référer à Signalisations d'état et informations diagnostiques à la page 137. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 104 à des erreurs de commande. Après 5 minutes sans avoir actionné de touches, retour automatique au mode mesure. Les • données venant d'être modifiées ne sont pas enregistrées. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 105 Retour au mode menu Retour à la fonction ou sans prise en charge sous-fonction sans prise des données en charge des données Tableau 6-1: Description de la fonction des touches 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 106 (_ _ _ signale dans cette ligne la fin de la liste) 6 Menu, fonction ou sous-fonction actif 7 Menu, fonction ou sous-fonction précédant (_ _ _ signale dans cette ligne le début de la liste) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 107 5 Données programmées actuellement pour 6 6 Paramètre actuel (pour la sélection, appuyer sur la touche > ; puis consulter le chapitre précédent) 7 Programmation usine du paramètre (pas modifiable) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 108 être utilisé de nouveau à l'aide des touches optiques. Après l'activation, la LED 3 s'allume et les touches optiques sont désactivées. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 109 A7.6 Résist. bobine Rsp A7.7 Calib. temp. bobine A7.8 Val. Conduct. A7.9 Facteur EF électr. A7.10 Fréq. de champ A7.11 Sens d'écoulement ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 110 B2.11 Degré de remplis. B2.12 Niveau B3 Information > B3.1 Numéro C B3.2 Entrée process B3.3 SW.REV.MS B3.4 SW.REV.UIS B3.6 Electronic Revision ER ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 111 C5.3 Mesure page 1 C5.4 Mesure page 2 C5.5 Page graphique C5.6 Fonct. spéciales C5.7 Unités C5.8 HART C5.9 Quick setup ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 112 (1ère valeur = seuil de commutation / 2ème valeur = hystérésis), condition : 2ème valeur ≤ 1ère valeur 2) Utilisation pour toutes les sorties ? Pour la programmation, cf. Fct. A4.1 ci-dessus ! www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 113 établie, cette fonction est fermée au bout de 60 secondes et les touches optiques sont à nouveau disponibles. Sélection : Interrompre (quitter la fonction sans connexion) / Activer (l'interface IR (adaptateur) et interrompre les touches optiques) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 114 Sens d'écoulement Programmation de la polarité pour le sens d'écoulement. Aller (correspond au sens de la flèche sur le capteur de mesure) ou Retour (contre le sens de la flèche) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 115 (Fct. C1.1.10). B2.6 Bruit actuel Voir à ce sujet les Fct. C1.3.13...C1.3.15 B2.7 Profile d'écoul. act. Pas valable pour l'option PF (partiellement remplie) ! Voir à ce sujet les Fct. C1.1.10...C1.1.12 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 116 3ème ligne : date de fabrication B3.6 Electronic Revision ER Indique le N° ID, le N° de révision de l'électronique et la date de fabrication ; Comporte toutes les modifications du matériel et du logiciel. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 117 Valeur de référence pour calibrage in situ ; plage de réglage : 1,000...50000 μS/cm Avec l'option CAP (capacitive) et l'option PF (partiellement remplie), cette mesure n'est utilisée que pour la détection de tube vide (Fct. C1.1.10). 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 118 CC) Sélection : 50 Hz ou 60 Hz (programmation fixe) C1.1.17 act. resist. bobine Affichage de la résistance actuelle de la bobine de champ pour le calcul de la température. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 119 ± x.xxx m/s (ft/s) ; plage de réglage : 0.0…10 m/s (1ère valeur = seuil de commutation / 2ème valeur = hystérésis), condition : 2ème valeur ≤ 1ère valeur 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 120 Disponible uniquement si la sélection GK a été mise sur "GK+GKL" dans la Fct. C1.1.3 (contrôle effectué avec 2 courants de champ). Sélection : Arrêt (contrôle de linéarité inactif) / Marche (contrôle de linéarité actif) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 121 Sélection : Arrêt (pas de diagnostic) / Bruits d'électrodes (activer dans la Fct. C1.3.13) / Borne 2 CC (tension CC de l’électrode) / Borne 3 CC (tension CC de l’électrode) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 122 Sélection : Arrêt (désactivée) / Sortie courant / Sortie d'état / Limite de seuil C2.1.4 Borne D Sélection : Arrêt (désactivée) / Sortie fréquence / Sortie impulsions / Sortie d'état / Limite de seuil www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 123 "valeur de seuil ± hystérésis", comme affiché. Plage de réglage : 5,0…80% (1ère valeur = seuil de commutation / 2ème valeur = hystérésis), condition : 2ème valeur ≤ 1ère valeur 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 124 Plage de réglage : 000,1…100 s C2. .10 Inverser le signal Sélection : Arrêt (la sortie activée délivre un courant fort, contact fermé) / Marche (la sortie activée délivre un courant faible, contact ouvert) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 125 (1ère valeur = seuil de commutation / 2ème valeur = hystérésis), condition : 2ème valeur ≤ 1ère valeur C2. .9 Const. de temps Plage de réglage : 000,1…100 s 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 126 Information No. de série de la carte E/S, No. de version du logiciel et date de fabrication de la carte électronique C2. .13 Simulation Déroulement, cf. B1. Sortie impuls. X www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 127 No. de série de la carte E/S, No. de version du logiciel et date de fabrication de la carte électronique C2. .5 Simulation Déroulement, cf. B1. Sortie sign. d'état X 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 128 No. de série de la carte E/S, No. de version du logiciel et date de fabrication de la carte électronique C2. .4 Simulation Déroulement, cf. B 1. Entrée de com. X www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 129 La remise à 4 mA entraîne le retour aux valeurs étalonnées en usine. C2. .9 Echelle 20mA Programmation de la valeur pour 20 mA La remise à 20 mA entraîne le retour aux valeurs étalonnées en usine. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 130 Sélection : Non (quitter la fonction sans lancer le totalisateur) / Oui (lancer le totalisateur, puis quitter la fonction) C3. .10 Information No. de série de la carte E/S, No. de version du logiciel et date de fabrication de la carte électronique www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 131 électronique. C5.1.6 Electronic Revision ER Numéro d'identification, révision électronique et date de fabrication de référence de l'appareil ; inclut toutes les modifications du matériel et du logiciel. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 132 PF (partiellement remplie)) C5. .9 Format 2ème ligne Programmation des positions décimales. Sélection : Automatique (adaptation automatique) / X (= aucune) …X.XXXXXXXX (8 caractères maxi) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 133 Un mot de passe est nécessaire pour modifier des données dans le menu de "Config. complète". 0000 (= accéder au menu Quick Setup sans mot de passe) xxxx (nécessite un mot de passe) ; plage de réglage à 4 caractères : 0001…9999 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 134 Programmation des unités libres à la page 135 C5.7.19 Pression Pa ; kPa ; bar ; mbar ; psi (des unités libres ne sont pas possibles) ; uniquement si entrée courant disponible. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 135 Unité voulue = [unité comme indiqué ci-dessus] * facteur de conversion Facteur de conversion 9 caractères maxi ↑ vers la gauche et ↓ vers la droite Déplacement du point décimal : 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 136 > Langue 2 x ↓ Réinitialisation > Acquittement erreur > Remise a zéro? ↓ ou ↑ Remise a zéro? Acquittement erreur L'erreur est acquittée. 3 x ^ Mode de mesure www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 137 (module E/S). paramètre ou de matériel. Pas de mesure possible. F Interface utilis. logic. Erreur au cours du contrôle CRC du logiciel Remplacer l'unité électronique. de l'interface utilisateur. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 138 être augmentée ou bien un filtre impulsions doit être installé pour réduire les messages d'erreur et les erreurs de mesure. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 139 Ou : électrodes entièrement produit. Les valeurs mesurées continuent isolées, par ex. par un film d'huile. d'être fournies, mais sont trop élevées. Nettoyer ! 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 140 La limite supérieure de la température Température ambiante trop élevée, exposé électronique admissible de l'électronique est dépassée. directement au soleil ou, pour la version C, température du produit trop élevée. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 141 I Param. fond de panier Le paramétrage global sur le fond de panier n'est pas utilisable car il a été généré avec une version incompatible. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 142 C Simulation fieldbus Les valeurs sur l'interface Foundation Fieldbus sont des valeurs simulées. C Capteur option PF La fonction test du capteur de mesure pour conduites remplies partiellement est activée. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 143 échéant effectuer un rinçage ou une neutralisation. Joindre à l appareil retourné un certificat décrivant les substances mesurées et attestant de • ’ leur innocuité. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 144 ! Date : Cachet de l'entreprise : Signature : 7.4 Mise aux déchets ATTENTION ! La mise en déchets doit s'effectuer conformément à la réglementation en vigueur dans votre pays. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 145 1 Tension induite (proportionnelle à la vitesse d'écoulement) 2 Electrodes 3 Champ magnétique 4 Bobines de champ 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 146 IFC 300 W version séparée La version compacte et la version boîtier intempéries sont aussi disponibles en version Ex. Boîtier pour montage en rack IFC 300 R 19" (R) - version séparée www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 147 Pour de plus amples informations et les courbes d'incertitude de mesure, consulter le chapitre "Incertitude de mesure". Electronique sortie courant : ±5 µA Répétabilité ±0,06% selon OIML R117 ; Pas valable pour WATERFLUX 3000, OPTIFLUX 7000 et TIDALFLUX 4000 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 148 Pour de plus amples informations, consulter le chapitre "Conditions de montage". Sections droites amont/aval Voir fiche technique du capteur de mesure. Dimensions et poids Pour de plus amples informations, consulter le chapitre "Dimensions et poids". www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 149 Convertisseur : 2 x M20 x 1,5 métal + 1 x M20 x 1,5 CEM métal Capteur : 2 x M20 x 1,5 plastique + 1 x M16 x 1,5 CEM métal En option : NPT 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 150 ≥ 4 V ≤ (U ≤ (U ) / I ) / I maxi maxi = 30 V = 100 mA = 1 W = 10 nF ~ 0 mH www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 151 = 22,5 V 0, nom pour I = 1 mA = 21,5 V 0, nom pour I = 10 mA = 19 V 0, nom pour I = 20 mA 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 152 La constante de temps correspond au temps écoulé jusqu'à ce que 63% de la valeur de fin d'échelle ont été atteints selon une fonction échelon. Programmations Programmable par incréments de 0,1. 0…100 s www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 153 = 0,6 mA = 0,43 mA fermée : fermée : = 3,8 mA = 4,5 mA = 30 V = 100 mA = 1 W =10 nF = 0 mH 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 154 < 1,9 mA Détection de rupture de câble : ≥ 8,1 V avec I ≤ 0,1 mA Détection de court-circuit de câble : ≤ 1,2 V avec I ≥ 6,7 mA www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 155 = 30 V = 5 V 0, maxi pour I ≤ 22 mA = 100 mA = 1 W ® Non HART = 10 nF = 0 mH ® Non HART 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 156 Plage d'adresses 1…247 Codes de fonction supportés 03, 04, 16 Transmission Supportée par le code fonction 16 Taux de transmission supporté 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bauds www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 157 Autres normes et homologations Autres normes et homologations Autres normes et homologations Autres normes et homologations Résistance aux chocs et aux IEC 68-2-3 vibrations NAMUR NE 21, NE 43, NE 53 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 158 6,10 10,20 5,40 9,30 7,75 4,75 6,10 11,60 10,90 12,60 7,80 5,40 11,80 5,30 5,59 (28 TE) 5,08 (3 HE) 7,68 2,65 4,21 (21 TE) 5,08 (3 HE) 7,48 2,16 www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 159 8.3.2 Plaque de montage, boîtier intempéries Dimensions en mm et pouce [mm] [pouce] Ø9 Ø0,4 8.3.3 Plaque de montage pour boîtier mural Dimensions en mm et pouce [mm] [pouce] Ø9 Ø0,4 3,85 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 160 2000 3393,00 11310,00 33930,00 135720,00 2200 4105,50 13685,00 41055,00 164220,00 2400 4885,80 16286,00 48858,00 195432,00 2600 5733,90 19113,00 57339,00 229356,00 2800 6650,10 22167,00 66501,00 266004,00 3000 7634,10 25447,00 76341,00 305364,00 www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 161 95606,51 382426,03 12100,27 40333,83 121002,69 484010,75 14938,92 49795,90 149389,29 597557,18 18075,97 60252,63 180759,73 723038,90 21511,53 71704,38 215115,30 860461,20 25245,60 84151,16 252456,02 1009824,08 29279,51 97597,39 292795,09 1171180,37 33611,93 112038,64 336119,31 1344477,23 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 162 ±0,5% de la valeur mesurée v < 1 m/s / 3,3 ft/s : ±0,5% de la valeur mesurée + 5 mm/s WATERFLUX 3300 25...600 1...24 0,2% de la valeur mesurée + 1 mm/s www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 163 < 1 m/s / 3,3 ft/s : ≤ 0,5% de la vm + 5 mm/s / 0,2 pouce/s Niveau mini : 10% du diamètre intérieur Conduites entièrement remplies Figure 8-1: Incertitude de mesure maxi. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 164 CARACTÉRISTIQUES TECHNIQUES IFC 300 Conduites partiellement remplies Figure 8-2: Incertitude de mesure maxi. 1 Plage de service recommandée www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 165 ® Révision universelle HART ≥ 1.8 No. de révision du logiciel système FC 375/475 : ≥ 7.0 Version AMS : ≥ 6.0 Version PDM : ≥ 1.2 Version FDT : 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 166 La communication HART peut être utilisée de deux manières différentes : • connexion point-à-point et • connexion multipoints (Multi-Drop) avec raccordement 2 fils ou connexion multipoints (Multi-Drop) avec raccordement 3 fils. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 167 7 Convertisseur de mesure avec adresse = 0 et sortie courant passive ou active 8 Maître secondaire 9 Alimentation des appareils (esclaves) avec sortie courant passive 10 Charge ≥ 250 Ω (Ohms) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 168 7 Convertisseur de mesure avec adresse > 0 et sortie courant passive, raccordement de 15 appareils (esclaves) au maxi- mum avec 4…20 mA 8 Maître secondaire 9 Alimentation 10 Charge ≥ 250 Ω (Ohms) www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 169 6 Convertisseur de mesure, bornes de raccordement A- (C-) 7 Connexion d'appareils à 4 fils (esclaves) actifs ou passifs avec 4…20 mA, adresses > 0 8 Charge ≥ 250 Ω (Ohms) 9 Maître secondaire 10 Alimentation 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 170 Totalisateur 3 (A) Totalisateur Disponible uniquement pour les options E/S modulaires et E/S Ex i. Valeur diagnostic Linéaire La fonction et la disponibilité dépendent du paramétrage des valeurs de diagnostic. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 171 Ces paramètres peuvent être traités différemment, selon les caractéristiques du système hôte ® HART , par ex. mode en ligne/hors ligne. Consulter le chapitre suivant pour de plus amples informations. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 172 A. En mode hors ligne, ces paramètres ne sont disponibles qu'en lecture. Quand la configuration hors ligne est transférée, ces données sont écrites sur l'appareil. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 173 En mode en ligne, les paramètres des totalisateurs et valeurs de diagnostic peuvent être modifiés en utilisant les procédures correspondantes du menu de configuration de base. En mode hors ligne, ces paramètres ne sont disponibles qu'en lecture. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 174 / Intégration d'appareils dans le SIMATIC PDM avec Device Install". Pour l'installation avec PDM V 6.0, consulter la notice PDM, chapitre 13 - "Intégration d'appareils". Lire soigneusement le fichier “readme.txt” disponible également avec le kit d'installation. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 175 PDM hors ligne. Les paramètres d'unités asservis sont mis à jour automatiquement. Cependant, une mise à jour automatique n'est pas possible dans les dialogues en ligne du tableau de paramètres PDM. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 176 En option, dépend de la version d'appareil et de la configuration • Lecture uniquement Cust • Protection pour transactions commerciales • Local, n'apparaît que dans les vues du hôte DD www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 177 5 Appareil 1 Infos appareil 2 Affichage 3 Mesure page 1 4 Mesure page 2 5 Page graphique 6 Fonct. spéciales 7 Unités (Appareil) 8 HART 9 Info carte électr. 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 178 2 Simulation courant / fréquence B 3 Simulation courant C / 4 Simulation fréquence D 2 Information 1 Numéro C / 2 Info entrée process / 3 Infos appareil / 4 Info affichage www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 179 5 Info l'électr.du capteur 5 Limites de mesure 1 Débit-volume 1 Limite mesure sup. 2 Limite mesure inf. 2 Débit-masse 3 Echelle mini 3 Vitesse d'écoul. 4 Conductivité 5 Temp. de bobine 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 180 / 10 Information 4 E/S HART 1 PV est / 2 SV est / 3 TV est / 4 4V est / Cust Cust 5 Compensation D/A / 6 Appliquer valeurs www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 181 3 Description 4 Unités (HART) 1 Débit-volume 5 Formats (HART) 2 Débit-masse 3 Vitesse d'écoul. 4 Conductivité 5 Température 6 Totalisateur 1 7 Totalisateur 2 8 Totalisateur 3 9 Valeur diagnostic 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 182 1 Rév. universelle 2 Rév. appareil 3 Rév. logiciel 4 Rév. matériel 7 Préambules 1 Préamb. de demande 2 Préamb. de réponse 8 Réinitialisation maître 9 Préparer téléchargement 9 Info carte électr. www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 183 Effacer hors ligne Etat Vue d'ensemble Défaillance (appareil) Défaillance (application) Hors spécifications Contrôle de fonctionnement & Information Variables de process Valeurs de process Totalisateur Sorties Appareil HART Balayage appareil Gestion d'étalonnage 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 184 Lim. profil d'écoul. Cust Bruits d'électrode Opt, Cust Val. limite de bruit Cust Stabilis. du signal Valeur diagnostic Information Revêtement / Matériaux électr. / N° de série capteur / N° V capteur www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 185 Cust Mesure 2ème ligne / Format 2ème ligne Cust Cust Mesure 3ème ligne / Format 3ème ligne Page graphique Sélect. l'échelle / Moyenne échelle / Echelle +/- / Echelle temps 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 186 I Affichage satur. 1 / I Affichage satur. 2 / I Fond de panier capteur / I Param. fond de panier / I Différ. fond panier / I Interface optique www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 187 Sélect. mesure totalisateur 1 / Sélect. mesure totalisateur 2 / Sélect. mesure totalisateur 3 / Sélect. valeur diagnostic Renommer Désaffecter Affecter / Remplacer Trace de contrôle Enregistrement manuel de l'événement Plans / Notes Aide… 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 188 Sortie fréquence D Etat de l'appareil Appareil HART Standard (vue d'ensemble) Défaillance (appareil) Défaillance (application) Hors spécifications Demande de test Information Info carte électronique Barre d'outils Barre d'état Mise à jour www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 189 Débit-masse Vitesse d'écoul. Conductivité Temp. de bobine Totalisateur 1 Totalisateur 2 Totalisateur 3 Interface utilisateur Affichage local Mesure page 1 et 2 Page graphique Unités (Appareil) Unités (HART) Formats (HART) 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 190 Cust Compensation D/A Cust Appliquer valeurs HART Préambules Préamb. de demande / Préamb. de réponse Paramétrage des variables dynamiques PV est / SV est / TV est / 4V est www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 191 S Temp. de bobine / S Totalisateur 1 dépas. / S Totalisateur 2 dépas. / S Totalisateur 3 dépas. / S Fond panier n. valide Demande de test C Tests en cours / C Test capteur 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 192 / N° V capteur Limites de mesure ... Débit-volume Limite mesure sup. / Limite mesure inf. / Echelle mini pour ..Débit-masse ... Vitesse d'écoul..Conductivité ... Temp. de bobine www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 193 / Inverser le signal Totalisateur Totalisateur 1 Cust Fonction / Fonct. de mesure Seuil débits de fuite Totalisateur 2 Hystérésis débits de fuite Totalisateur 3 Const. de temps / Valeur préréglée 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 194 Formats (HART) format pour ... Débit-volume / Débit-masse Vitesse d'écoul. / Conductivité Temp. de bobine / Totalisateur 1 Opt, Loc Opt, Loc Totalisateur 2 / Totalisateur 3 / Valeur diagnostic www.krohne.com 08/2010 - 4000069903 - MA IFC 300 R04 fr...
Page 195 NOTES IFC 300 08/2010 - 4000069903 - MA IFC 300 R04 fr www.krohne.com...
Page 196 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Allemagne) Tél. :+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...

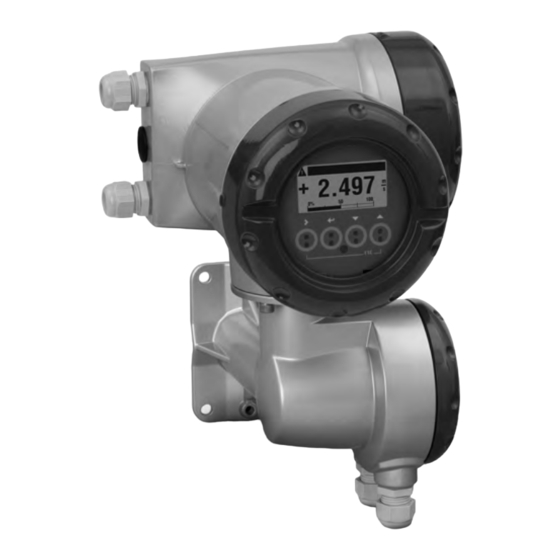

KROHNE IFC 300 Manuel De Référence

Liens rapides

Manuels Connexes pour KROHNE IFC 300

Sommaire des Matières pour KROHNE IFC 300
