T R AV E R S É E E N PA P I E R I M P R É G N É D E R É S I N E T Y P E G S B 8 0 0 G U I D E T E C H N I Q U E
—
Caractéristiques de raccordement
La traversée possède des composants de raccordement
supérieur et inférieur. Pour le raccordement supérieur, un
goujon de borne extérieure et un dispositif anti-effluves
standard sont disponibles. Le raccordement inférieur
s'effectue via un système à tige de traction, un contact
inférieur et un bouclier d'extrémité standard.

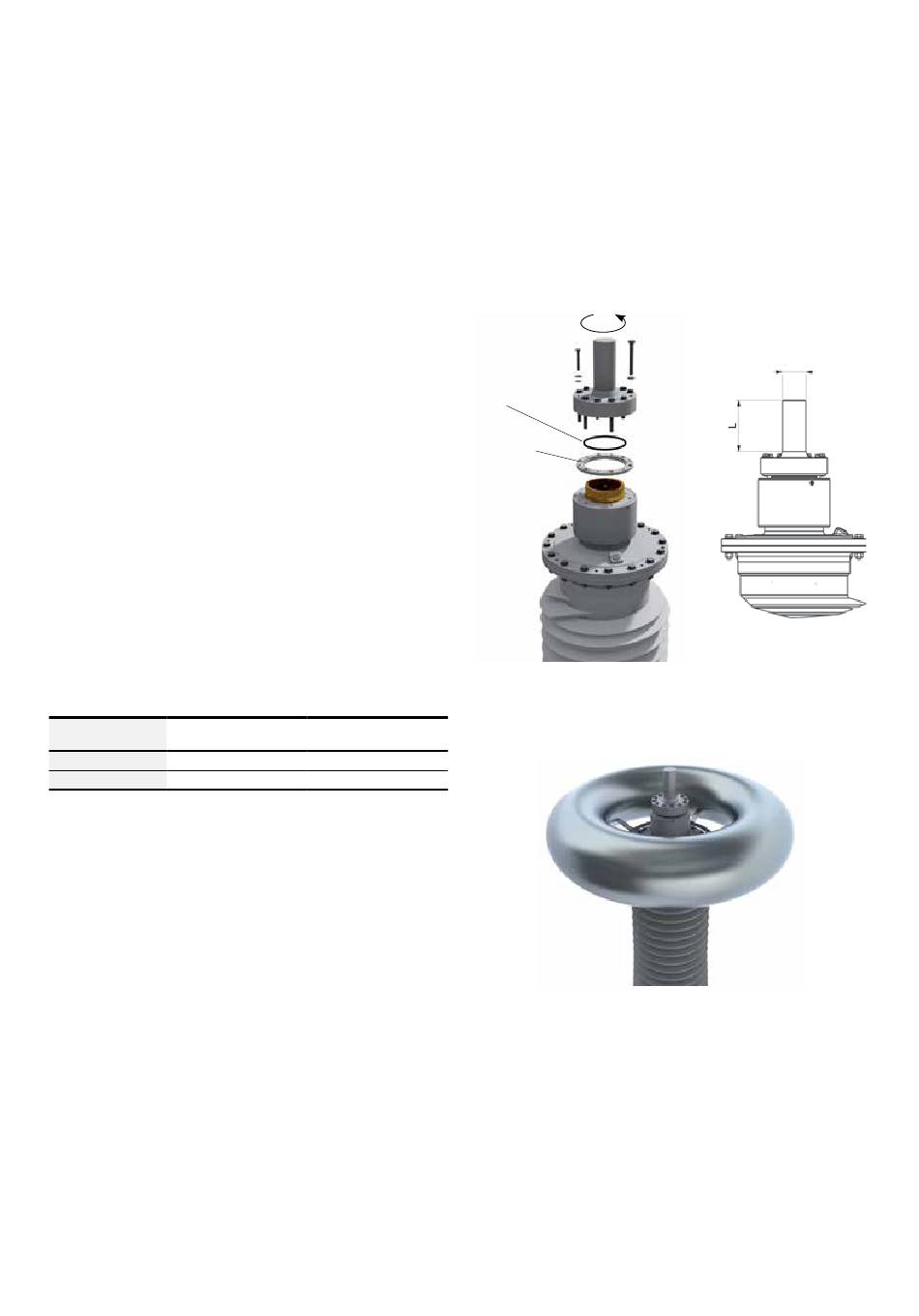

Borne extérieurel
La borne extérieure se compose d'un goujon de borne
extérieure, d'un anneau de serrage, d'un joint, de boulons et
de rondelles. La fonction de contact électrique et la fonction
d'étanchéité sont totalement distinctes. Cela permet
d'obtenir un contact électrique approprié et une surface de
contact protégée contre la corrosion.
D'autres configurations, dont les longueurs personnalisées
(L) et les diamètres du goujon de la borne (D2), peuvent être
fournies sur demande. Le couple de serrage maximal (M)
pouvant être appliqué au goujon de la borne extérieure est
de 250 Nm.
—
Tableau 4. Borne extérieure.
Réf. cat.
Matériau
1ZSC004322-AAA
Aluminium 140
1ZSC004322-AAB
Cuivre
Dispositif anti-effluves
Il s'agit du bouclier standard pour les modèles GSB 800, qui
respecte l'ensemble des exigences des tests CEI et IEEE.
Toutefois, un blindage supplémentaire du connecteur
d'alimentation peut être nécessaire selon la conception du
connecteur.
Longueur côté huile à basse et haute températures
La longueur côté huile (1 942 mm) et sa tolérance indiquée
dans la Fig. 5 s'appliquent à une température de 20 °C. En
cas de température inférieure ou supérieure, la longueur
côté huile doit être ajustée. La longueur totale côté huile
ajoute un mouvement thermique (étirement/contraction) à
la tolérance de fabrication. La longueur totale côté huile est
valable dans les conditions de température mentionnées
dans les normes CEI 60137 et IEEE C57.19.00. Elle est
également adaptée à des températures basses de -50 °C.
Longueur totale côté huile avec tolérances et étirement/
contraction thermique:
• Longueur max. à haute température, pleine charge:
1960.0 mm
• Longueur minimale à basse température, sans charge:
1928.0 mm
Longueur, L
(mm)
Goujon de borne, D2
2.5"-12UN-2A
140
2.5"-12UN-2A
M
Joint
Anneau de
serrage
—
07 Borne extérieure.
—
08 Dispositif anti-effluves - GSB 800.
D2
