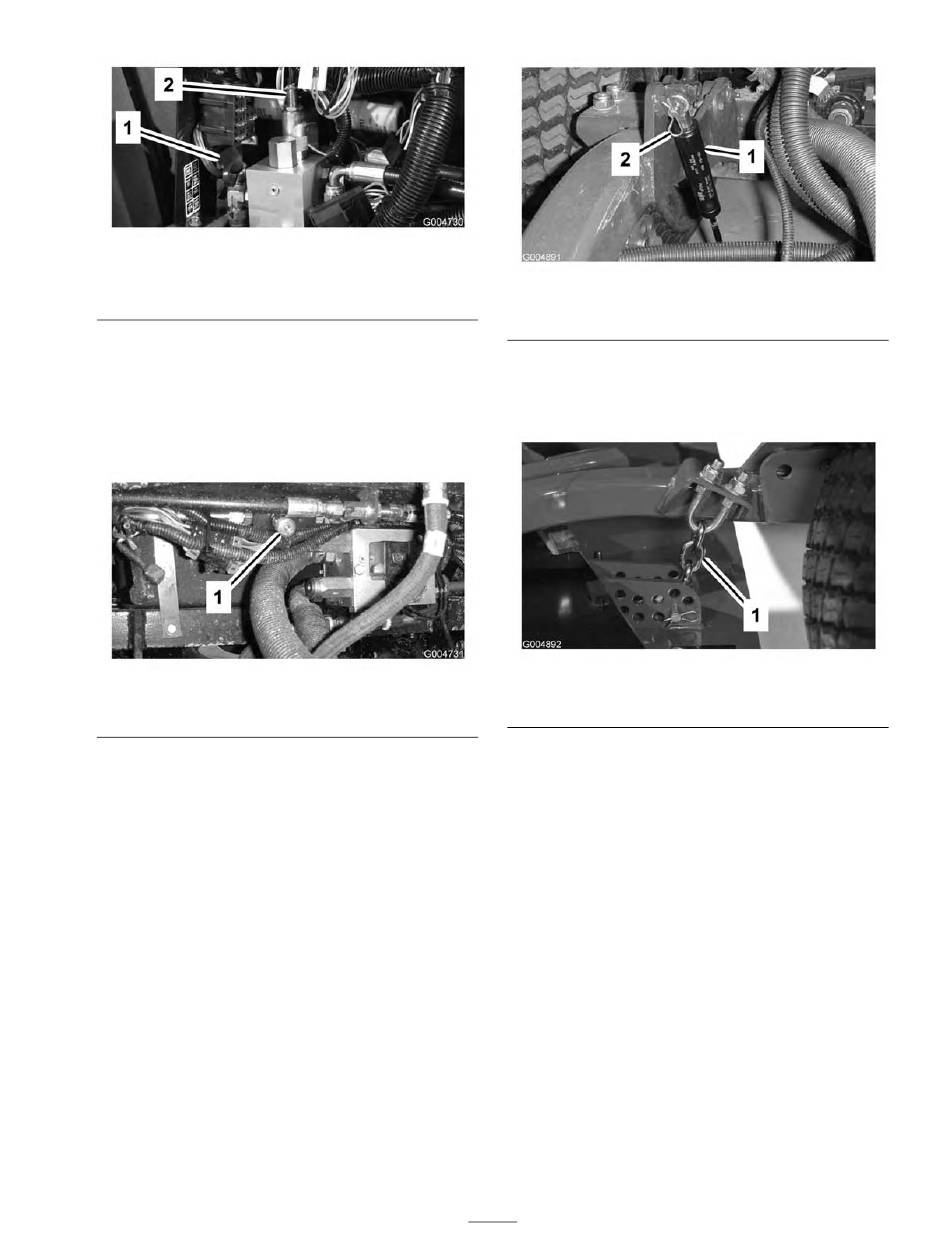

Figure 78
1. Prise d'essai d'équilibrage
Réglage du régulateur de
débit des plateaux de coupe
Le régulateur de débit (Figure 79) permet de régler
la vitesse de descente des plateaux de coupe.
Figure 79
1. Régulateur de débit

Entretien de la tondeuse

Pivoter (incliner) le plateau
de coupe avant à la verticale
Remarque: Bien que cela ne soit pas nécessaire
pour l'entretien courant, il est possible de faire
pivoter (incliner) le plateau de coupe avant pour le
redresser complètement. Pour ce faire :
1. Soulevez légèrement le plateau de coupe central
et les plateaux de coupe latéraux pour les
décoller du sol, serrez le frein de stationnement
et arrêtez le moteur. Enlevez la clé de contact.
2. Retirez la goupille fendue qui fixe les
amortisseurs aux bras de levage (Figure 80).
Faites pivoter l'amortisseur vers le carter du
plateau de coupe.
2. Vis de réglage de
l'équilibrage
Figure 80
1. Amortisseur
3. Enlevez la goupille fendue et l'axe de chape
qui fixent les chaînes de hauteur de coupe à
l'arrière du plateau de coupe (Figure 81).
Figure 81
1. Chaîne de hauteur de coupe
4. Mettez le moteur en marche et relevez
lentement le plateau de coupe central.
5. Relevez lentement chaque plateau de coupe
latéral jusqu'à ce que le centre de gravité se
déplace et que le plateau commence à tourner
en position redressée. Coupez le moteur et
enlevez la clé de contact.
Pivotement du plateau de
coupe avant vers le bas
1. Abaissez lentement les plateaux de coupe
latéraux jusqu'à ce que le centre de gravité
se déplace et que le plateau de coupe central
tourne vers le bas.
2. Asseyez-vous sur le siège, mettez le moteur en
marche et abaissez le plateau de coupe central
jusqu'à ce qu'il soit juste au-dessus du sol.
55
2. Goupille fendue
