Plateaux De Coupe Centraux - Toro Groundsmaster 4100-D Manuel De L'utilisateur

Figure 36
Figure 37

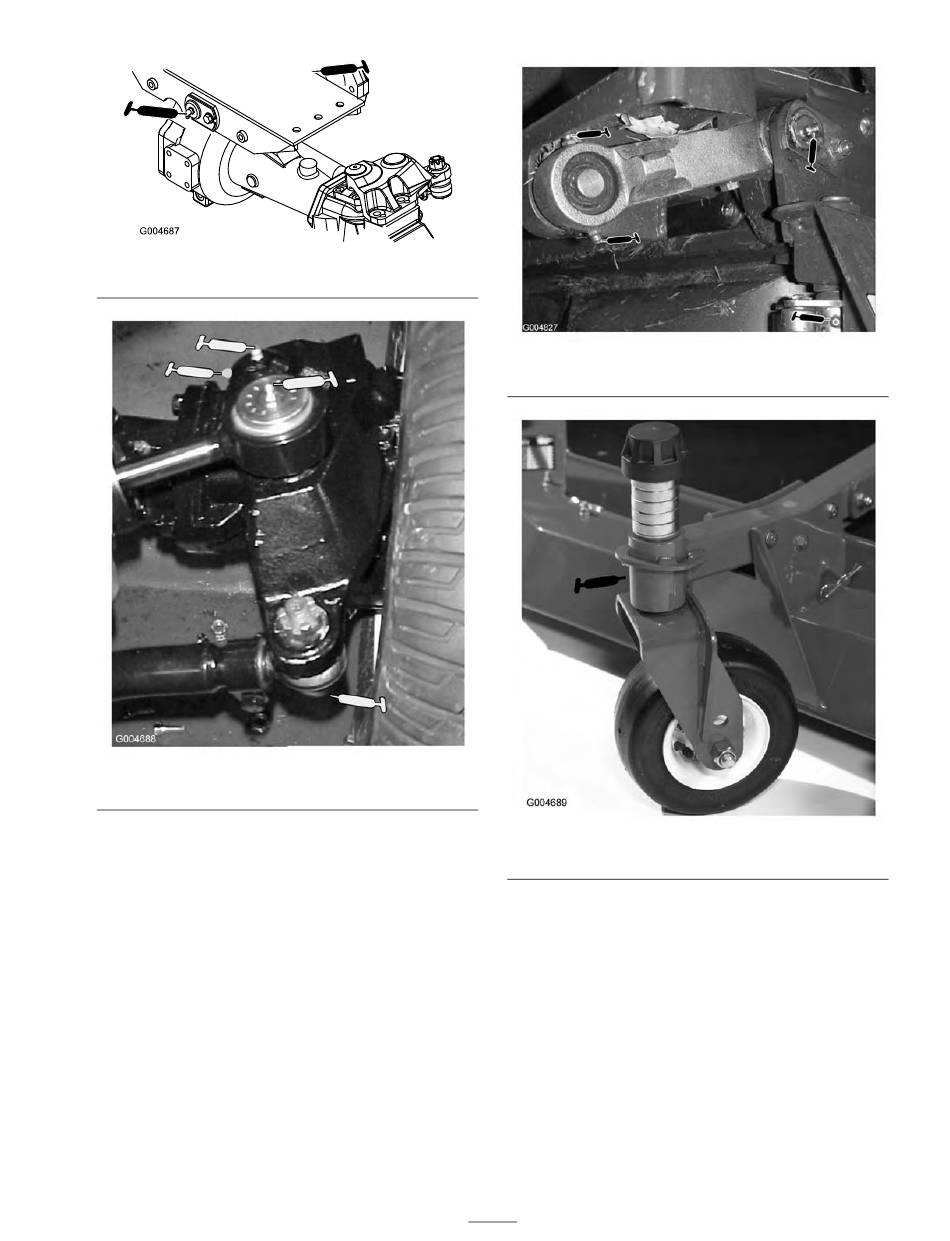

Plateaux de coupe centraux

• Pivot de biellette supérieure (4) (Figure 38)
• Pivot de biellette inférieure (2) (Figure 38)
• Pivot de verrou (2) (Figure 38)
Remarque: Le plateau peut être relevé
pour exposer les graisseurs du pivot de biellette
inférieure et du pivot de verrou.
• Bagues d'axe de fourche de roue pivotante (2)
(Figure 39)
• Paliers d'axe de pivot (3) (Figure 40)
• Bagues de pivot de bras de poulie de tension
(2) (Figure 40).
Figure 38
Figure 39
39
