Mesures de tension CA (fréquence, cycle de service)
4.2.2.
Risque d'électrocution ! Il se peut que les pointes de sonde ne soient pas assez longues pour
atteindre les parties sous tension à l'intérieur de prises de 240 V pour des équipements, car les
contacts sont profondément en retrait dans les prises. En conséquence, la mesure peut indiquer
0 volt lorsqu'une tension est en fait présente dans la prise. Veillez à ce que les pointes de sonde
touchent les contacts métalliques à l'intérieur de la prise avant de supposer qu'aucune tension
n'est présente.
Ne mesurez pas des tensions CA si un moteur sur le circuit est mis sous ou hors tension (ON
ou OFF). Il existe un risque de risque de surtensions importantes qui peuvent endommager
l'appareil.

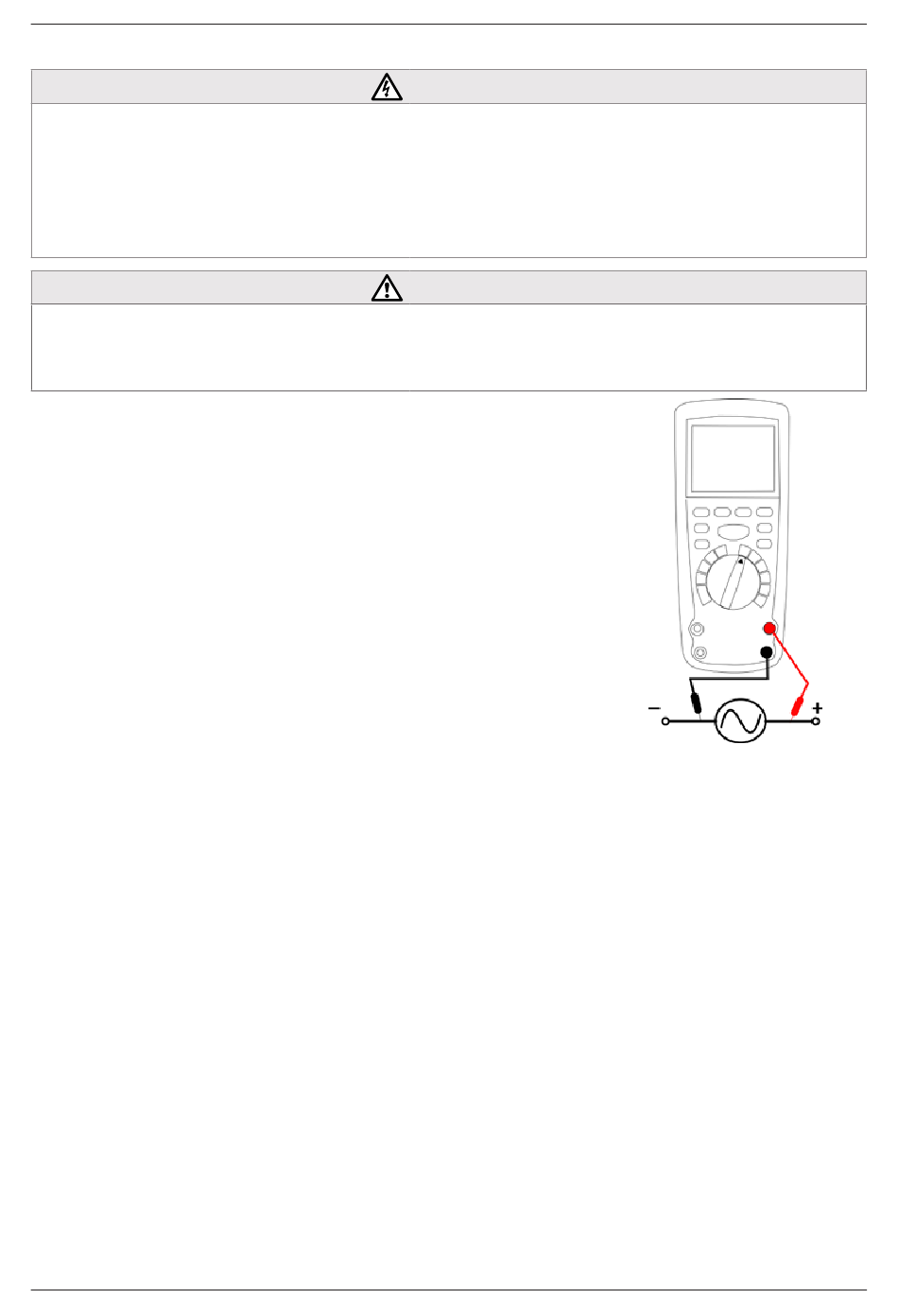

1. Réglez le commutateur de fonction sur la position V CA
2. Insérez le câble de test noir dans la prise jack COM (négative).
Insérez le câble de test rouge dans la prise jack V (positive).
3. Mettez la pointe de la sonde de test noire en contact avec le côté
neutre du circuit et mettez la sonde de test rouge en contact avec
le côté chaud du circuit.
4. Relevez la tension sur l'écran principal et relevez la fréquence sur
l'affichage auxiliaire droit.
5. Appuyez sur le bouton MODE et maintenez-le enfoncé pendant
deux secondes pour passer sur Hz.
6. Relevez la fréquence sur l'écran principal.
7. Appuyez de nouveau sur MODE pour relever le % de cycle de
service sur l'écran principal.
8. Appuyez sur EXIT
9. Appuyez sur le bouton AC + DC et maintenez-le enfoncé pendant deux secondes pour passer
sur AC + DC.
10. Testez la TRUE RMS (RMS vraie) CA et CC.
