Caractéristiques générales

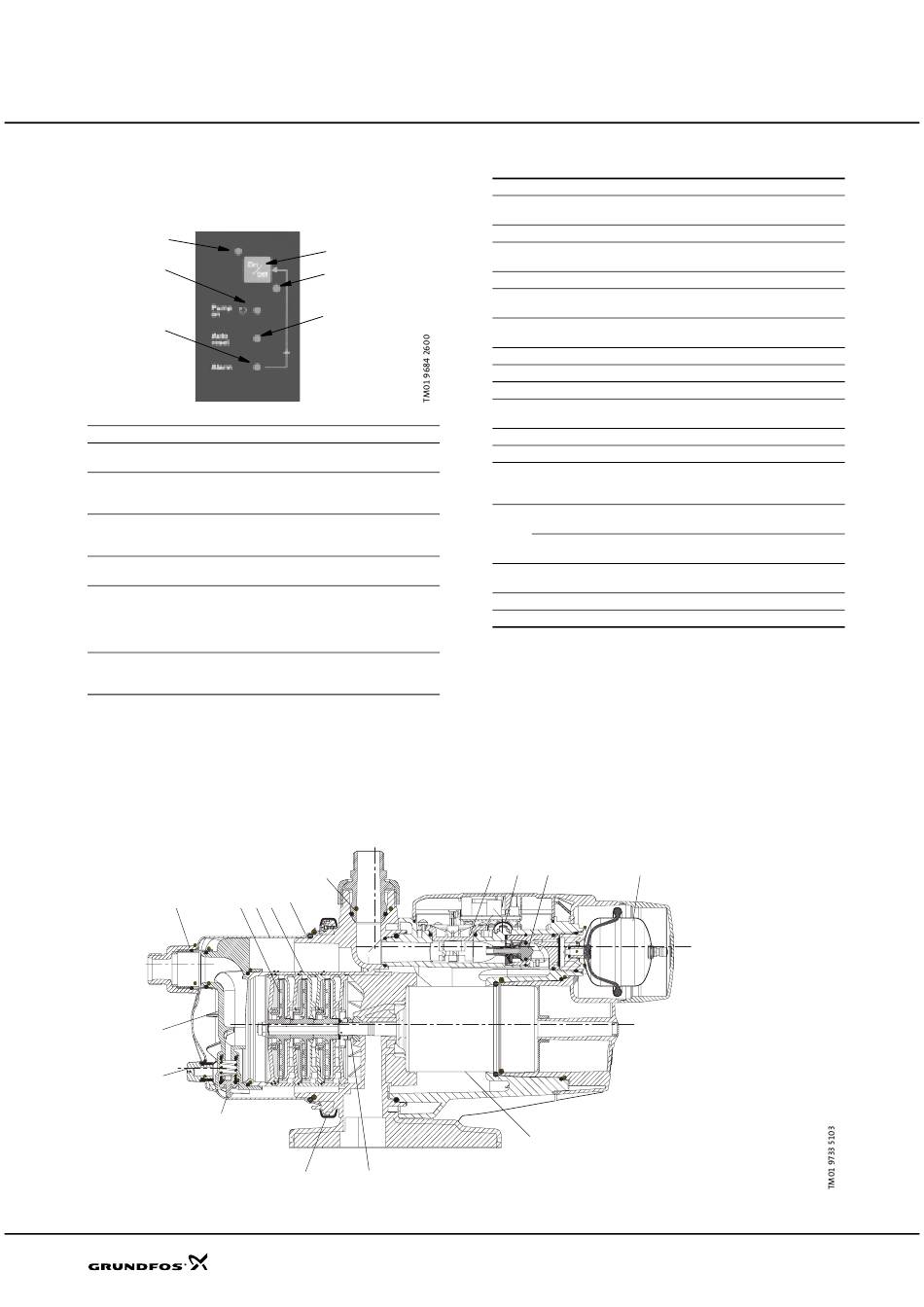

Panneau de commande

Le fonctionnement de la pompe MQ est entièrement fait
par le panneau de commande.
2
4
6
Pos. Fonction
Bouton ON/OFF
1
(marche/arrêt)
Voyant vert pour
2 l'alimentation géné-
rale
Voyant rouge pour
3 l'alimentation géné-
rale
4 "Pump ON" (vert)
"Auto reset" (vert)
5 (réarmement
automatique)
6 "Alarm" (rouge)
Installation
Auto-refroidi, compact et horizontal, le MQ est conçu
pour une installation dans un espace réduit. L'orifice de
refoulement est orientable de +/–5% pour faciliter le
raccordement à une tuyauterie existante. Le MQ est
fourni avec 2m de câble.
101
14
7
1-4
1
3
5
Description
La pompe est démarrée et arrêtée par le bou-
ton ON/OFF.
Indique que la pompe est prête à fonctionner.
Indique que la pompe est à l'arrêt.
Indique que la pompe est en
fonctionnement
Indique que la fonction de réarmement auto-
matique est active. Après un défaut, le redé-
marrage est tenté toutes les 30 minutes
pendant une
période de 24 heures.
Indique que la pompe est en défaut. Le réar-
mement manuel est possible en appuyant
sur le bouton ON/OFF.
100a
49 16 4 2
10
103
92
104
Matériaux
Pos. Composants Matériaux
Lanterne du moteur
2 POM + 25% de fibre de verre
avec socle
4 Chambre PPO + 20% de fibre de verre
Bouchon de purge et
7 POM + 25% de fibre de verre
d'amorçage
10 Valve d'auto-amorçage PP + 30% de fibre de verre
Chambre
14 PPE/PS + 20% de fibre de verre
d'auto-amorçage
Acier inoxydable,
16 Chemise de pompe
DIN W.-Nr. 1.4301, AISI 304
42 Réservoir sous-pression Elastomère (diaphragme)
49 Roue PPO + 20% de fibre de verre-PTFE
POM + 25% de fibre de verre
65 Clapet anti-retour
Acier inoxydable,
92 Collier de serrage
DIN W.-Nr. 1.4301, AISI 304
100a Orifice de refoulement POM + 25% de fibre de verre
101 Orifice d'aspiration POM + 25% de fibre de verre
Garniture mécanique :
103
Grain fixe Carbone/céramique/NBR
104
Grain tournant
Acier inoxydable,
Arbre
DIN W.-Nr. 1.4005, AISI 416
150
Acier inoxydable,
Chemise du moteur
DIN W.-Nr. 1.4301, AISI 304
Contacteur
174a
manométrique
184 Capteur de débit
Joints toriques NBR
65
184 174a 42
150
MQ
01-05/MQ
