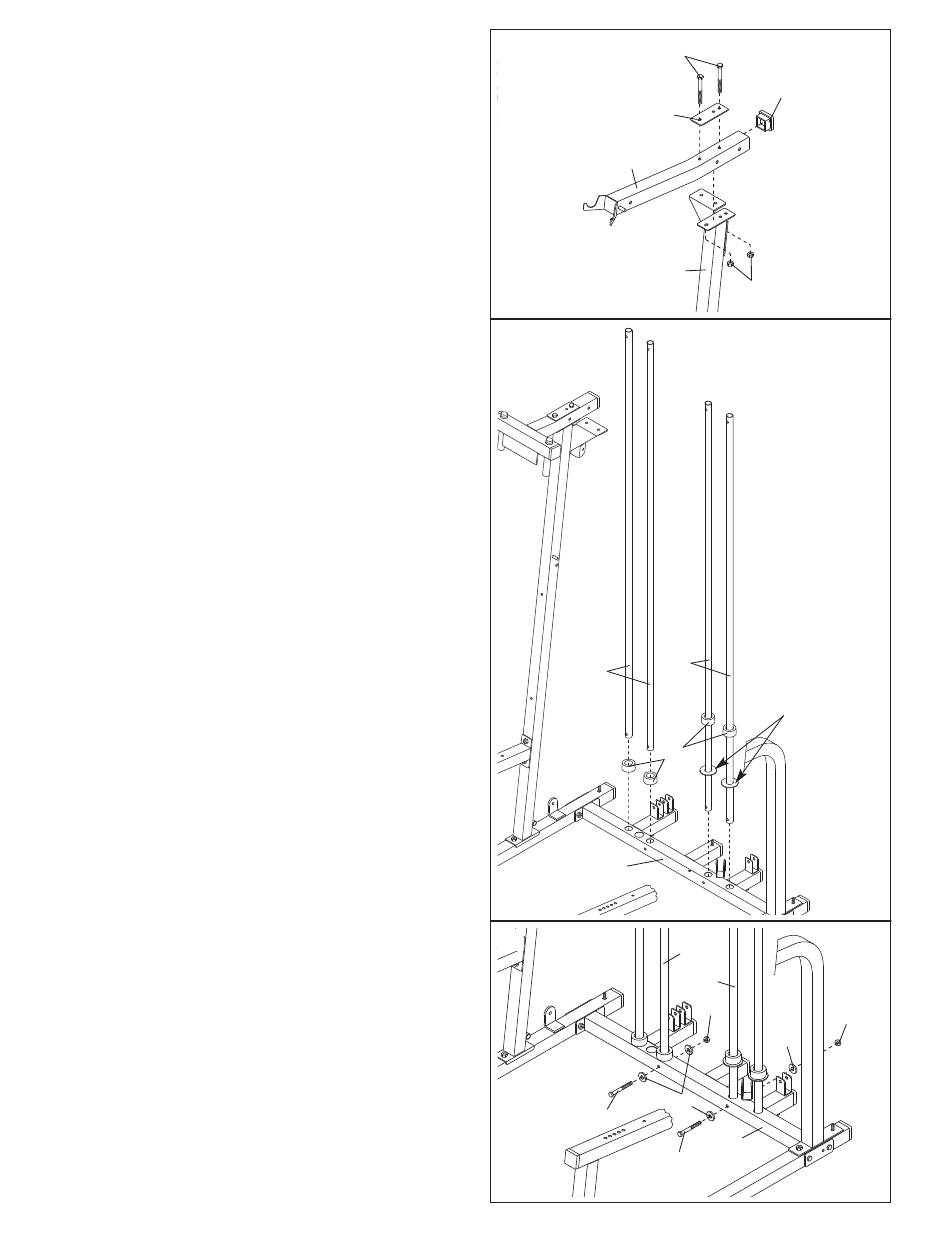

10. Enfoncez un Embout Mâle Carré de 2" (67) dans
le Cadre Supérieur de la Presse (9).
Assemblez le Cadre Supérieur de la Presse (9)
au support indiqué en haut du Montant de la
Presse (5) avec deux Boulons de 5/16" x 2 3/4"
(89), une Plaque Moyenne de Support (109), et
deux Ecrous de Verrouillage en Nylon de 5/16"
(86). Ne serrez pas encore les Ecrous de
Verrouillage en Nylon.
11. Identifiez les Guides Gauches de Poids (27),
ceux avec les bagues soudées situées près du
bas. Glissez deux Amortisseurs de Poids (46) sur
les Guides Gauches de Poids. Remarque:
L'extrémité large des Amortisseurs de Poids
doit être orientée vers le bas. Insérez les
Guides Gauches de Poids dans les trous l'indi-
qués dans la Base Centrale (2).
Placez les autres deux Amortisseurs de Poid (46)
sur les trous indiqués sur la Base Centrale (2).
Remarque: L'extrémité large des Amortisseurs
de Poids doit être orientée vers le bas. Insérez
les Guides Droits de Poids (26) à travers les
Amortisseurs de Poids et dans les trous se trou-
vant dans la Base Centrale.
12. Assemblez les Guides de Poids (26, 27) à la
Base Centrale (2) avec deux Boulons de 3/8" x 2
3/4" (82), quatre Rondelles de 3/8" (97), et deux
Ecrous de Verrouillage en Nylon de 3/8" (90).
