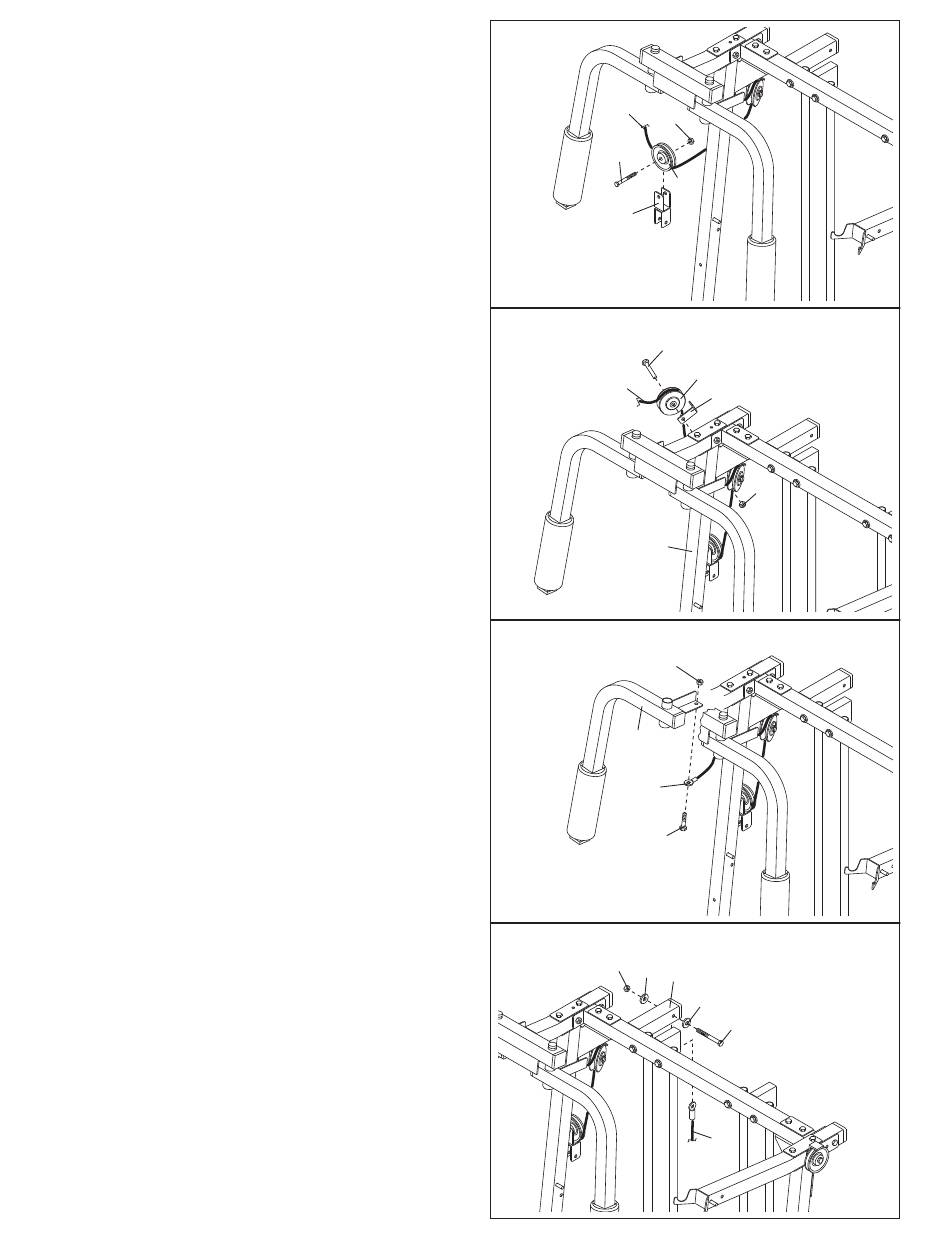

25. Enlevez les Poulies de 3 1/2" (35) du Double
Support en « U »(31).
Enroulez le Câble de Papillon (74) autour d'une
Poulie de 3 1/2" (35). Assemblez la Poulie au
Double Support en « U »(31) avec un Boulon de
3/8" x 1 3/4" (94) et un Ecrou de Verrouillage en
Nylon de 3/8" (90).
26. Enlevez une autre Poulie en « V » (34) du sac
étiqueté "SAC DE POULIE 2".
Enroulez le Câble de Papillon (73) autour d'une
Poulie en « V » (34) dans la direction indiquée.
Assemblez la Poulie et un Arrêt de Câble Long
(37) au support se trouvant sur le dos du
Montant de Papillon (4) avec un Boulon de 3/8"
x 2 1/2" (105) et un Ecrou de Verrouillage en
Nylon de 3/8" (90). Assurez-vous que l'Arrêt de
Câble Long est orienté comme indiqué.
27. Assemblez le Câble de Papillon (73) au support
se trouvant sur le Bras Papillon Droit (19) avec
un Boulon à Épaulement de 5/16" x 1" (84) et un
Ecrou de Blocage en Nylon de 5/16" (77).
28 .Identifiez le Câble Arrière (70). Il est long d'en-
viron 95 1/8", et il a un oeillet sur une extrémité et
un axe fileté sur l'autre.
Assemblez l'oeillet sur le Câble Arrière (70) se
trouvant dans le Cadre Supérieur Central (8)
avec un Boulon de 3/8" x 2 3/4" (82), deux
Rondelles de 3/8" (97), et un Ecrou de
Verrouillage en Nylon de 3/8" (90).
