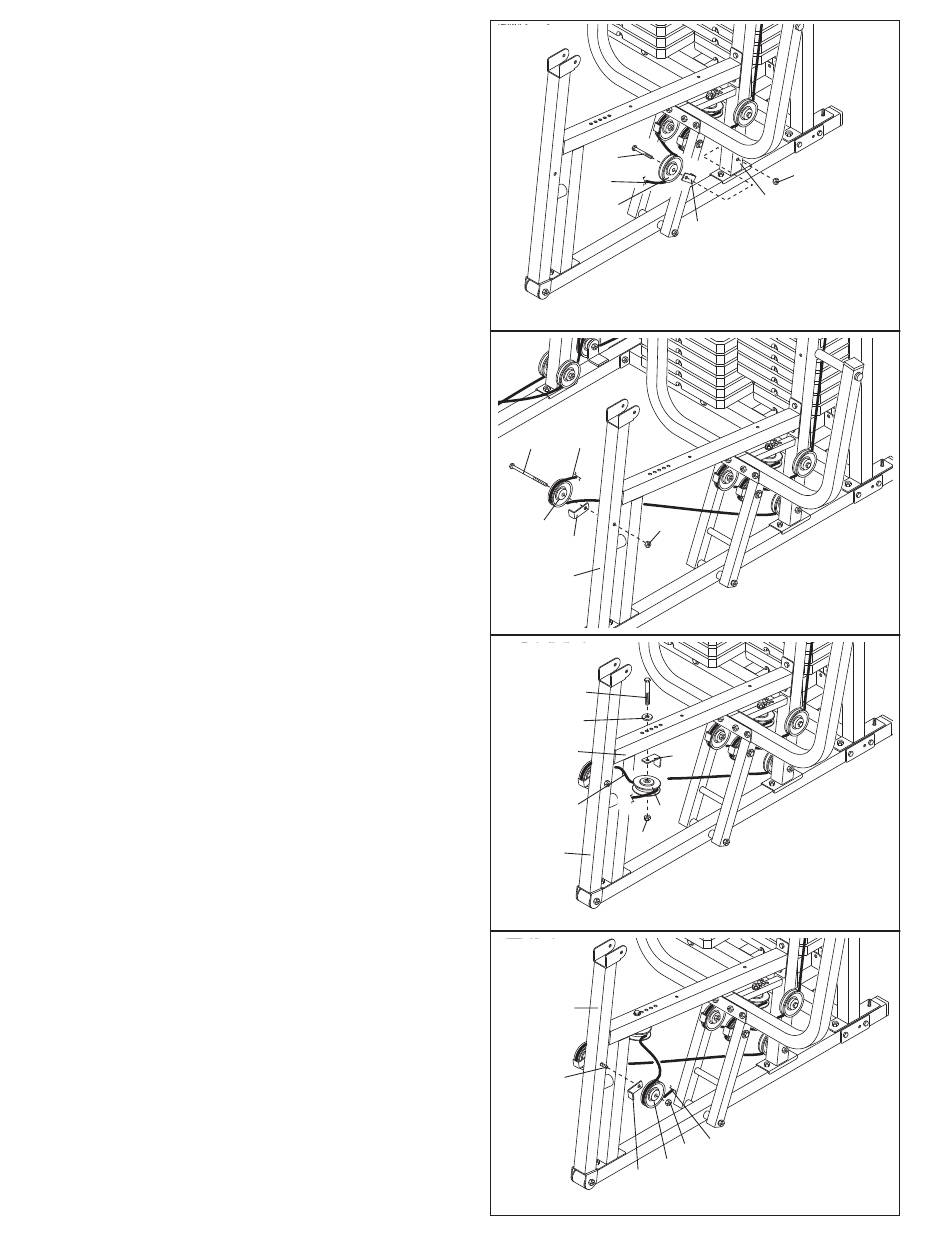

53. Enroulez le Câble Arrière (70) autour d'une Poulie
de 3 1/2" (35) dans la direction montrée.
Assemblez la Poulie et un Arrêt de Câble (38) au
trou indiqué sur le côté correct du Montant de la
Presse (5) avec un Boulon de 3/8" x 4 3/4" (102)
et un Ecrou de Blocage en Nylon de 3/8" (92).
Remarque: Vissez l'Ecrou de Blocage seule-
ment de deux tours sur le Boulon, une autre
Poulie sera attachée au Boulon à l'étape 45.
Assurez-vous que l'Arrêt de Câble est posi-
tionné de façon à tenir le Câble dans le sillon
de la Poulie.
54. Faites passer le Câble de la Presse (72) à travers
le Cadre de la Presse (17) et autour d'une Poulie
en « V » (34) comme indiqué. Assemblez la
Poulie et un Arrêt de Câble (38) au trou indiqué
sur le côté correct du Levier de la Presse pour
Jambes (14) avec un Boulon de 3/8" x 4 3/4"
(102) et un Ecrou de Blocage en Nylon de 3/8"
(92). Remarque: Vissez l'Ecrou de Blocage
seulement de deux tours sur le Boulon, une
autre Poulie sera attachée au Boulon à l'étape
45. Assurez-vous que l'Arrêt de Câble est
positionné de façon à tenir le Câble dans le
sillon de la Poulie.
55. Enroulez le Câble Arrière (70) autour d'une Poulie
de 3 1/2" (35) dans la direction montrée.
Assemblez la Poulie et un Arrêt de Câble Long
(37) au-dessous du Cadre du Siège de la Presse
(12) avec un Boulon de 3/8" x 4 1/4" (85), une
Rondelle de 3/8" (97), et un Ecrou de Verrouillage
en Nylon de 3/8" (90). Remarque: le Cadre du
Siège de la Presse à cinq trous d'ajustement.
Assemblez la Poulie au deuxième trou en par-
tant du Levier de la Presse pour Jambes
(14).Assurez-vous que l'Arrêt de Câble est
positionné de façon à tenir le Câble dans le
sillon de la Poulie.
56. Enlevez l'Ecrou de Blocage en Nylon de 3/8" (92)
utilisé à l'étape 54.
Enroulez le Câble de la Presse (72) autour d'une
Poulie de 3 1/2" (35) comme indiqué. Glissez un
Arrêt de Câble (38) et la Poulie sur le Boulon de
3/8" x 4 3/4" (102) se trouvant dans le Levier de
la Presse pour Jambes (14). Serrez correctement
l'Ecrou de Blocage en Nylon de 3/8" (92) sur le
Boulon. Assurez-vous que l'Arrêt de Câble est
positionné de façon à tenir le Câble dans le
sillon de la Poulie.
53
102
72
35
54
72
102
35
38
14
55
85
97
12
72
90
14
56
14
102
38
21
92
5
38
92
38
34
92 72
35
