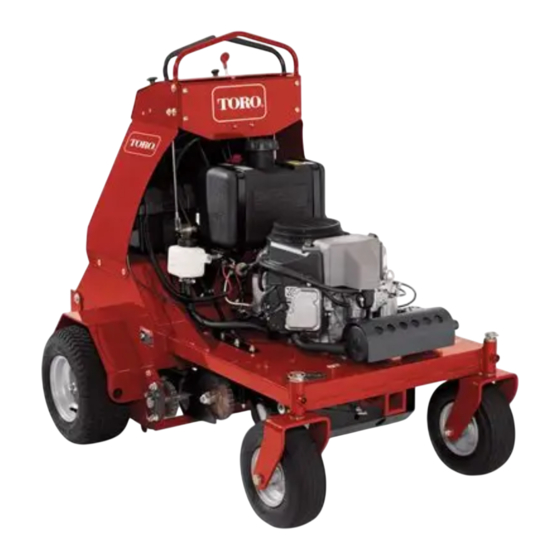

- Page 1 Form No. 3417-604 Rev A Aérateur à conducteur debout de 76 cm (30 pouces) N° de modèle 29519—N° de série 400000000 et suivants *3417-604* A Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
-
Page 2: Important
Ce produit contient une ou des substances de modèle et de série du produit et contactez un chimiques considérées par l'état de dépositaire-réparateur ou le service client Toro agréé. Californie comme capables de provoquer Figure 1 indique l'emplacement des numéros de des cancers, des anomalies congénitales... -
Page 3: Table Des Matières
Table des matières Entretien des courroies ........46 Contrôle de l'état et de la tension des courroies ............46 Sécurité ..............4 Réglage de la courroie d'entraînement de la Consignes de sécurité ........4 pompe auxiliaire..........46 Consignes de sécurité relatives à Remplacement de la courroie de l'aérateur............ -
Page 4: Sécurité
• Les utilisateurs et mécaniciens doivent tous de pièces autres que des pièces Toro posséder les compétences nécessaires. Le d'origine peuvent entraîner des blessures propriétaire de la machine doit assurer la formation graves ou mortelles. Toute modification des utilisateurs. -
Page 5: Manipulation Sécuritaire Des Carburants
• Ne fumez pas près de la machine lorsque le Avant de faire marche arrière, vérifiez que la moteur est en marche. voie est libre juste derrière la machine et sur sa trajectoire. – Ne faites pas le plein et ne vidangez pas le réservoir de carburant à... -
Page 6: Consignes De Sécurité Relatives À L'aérateur
La liste suivante contient des consignes de sécurité • Débrayez toutes les commandes, levez les spécifiques aux produits Toro ainsi que d'autres louchets, serrez le frein de stationnement, renseignements essentiels. coupez le moteur et enlevez la clé de contact ou débranchez le fil de la bougie. - Page 7 • Pour garantir un rendement optimal et la sécurité continue de la machine, utilisez toujours des pièces de rechange et accessoires Toro d'origine. Les pièces de rechange et accessoires d'autres constructeurs peuvent être dangereux et leur utilisation risque d'annuler la garantie de la machine.
-
Page 8: Indicateur De Pente
Indicateur de pente g011841 Figure 3 Vous pouvez copier cette page pour votre usage personnel. 1. Vous pouvez utiliser la machine en toute sécurité sur une pente maximale de 15 degrés. Avant d'utiliser la machine sur une pente, utilisez le graphique de mesure pour déterminer le degré de la pente. N'utilisez pas la machine sur des pentes de plus de 15 degrés. -
Page 9: Autocollants De Sécurité Et D'instruction
Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. decal93-6686 93-6686 1. Liquide hydraulique 2. Lisez le Manuel de l'utilisateur. - Page 10 decal126-2054 126-2054 1. Couple de serrage des écrous de roues 129 N·m (95 pi-lb) (4x) 2. Couple de serrage des moyeux de roues 319 N·m (235 pi-lb) 3. Vous devez lire et comprendre le Manuel de l'utilisateur avant d'effectuer tout entretien; vérifiez le couple de serrage des fixations toutes les 100 heures de fonctionnement.
- Page 11 decal126-4528 126-4528 1. Tourner dans le sens antihoraire pour réduire la pression 5. Frein de stationnement – desserré 2. Tourner dans le sens horaire pour augmenter la pression 6. Frein de stationnement – serré 3. Commande au pied des louchets – marche 7.
- Page 12 decal116-9392 116-9392 1. Vous devez lire et comprendre le contenu du manuel de 9. Contrôlez le réservoir hydraulique auxiliaire toutes les l'utilisateur avant de faire l'entretien de la machine. 50 heures. 2. Graissez les pivots avant (x2) toutes les 100 heures. 10.
-
Page 13: Mise En Service
Mise en service Médias et pièces supplémentaires Description Qté Utilisation Manuel de l'utilisateur À consulter avant d'utiliser la machine. Clé Démarrage du moteur. Remarque: À la livraison, la machine est équipée d'une batterie au plomb pleine. DANGER Contrôle de la pression des La charge de la batterie ou l'utilisation d'une batterie de secours peut produire pneus... -
Page 14: Vidange De L'huile Moteur
Tournez le commutateur à clé à la position Retirez la vis, la rondelle et le câble de masse et puis enlevez la clé. du moteur. Branchez le câble négatif de la RRÊT batterie comme montré à la Figure Mesurez la tension de la batterie avec un voltmètre. -
Page 15: Vidange Du Liquide De Transmission
Vidange du liquide hydraulique auxiliaire Aucune pièce requise Procédure Aucune pièce requise Type de liquide de transmission : Toro Hypr-oil 500 Procédure À la livraison de la machine, le vase d'expansion Type de liquide hydraulique : huile hydraulique contient du liquide hydraulique. -
Page 16: Vue D'ensemble Du Produit
Vue d'ensemble du produit g025893 Figure 7 1. Niveau de liquide à froid 2. Niveau de liquide à chaud Au besoin, faites l'appoint de liquide hydraulique spécifié jusqu'à ce que le liquide couvre le repère du niveau à froid (COLD) sur la chicane g020220 Figure 8 (Figure... -
Page 17: Commande De Pression Des Louchets
g025895 Figure 9 1. Levier de commande de 5. Marche arrière déplacement gauche 2. Levier de commande de 6. Avant de la machine déplacement droit 7. Point mort 3. Barre de référence avant 4. Marche avant g028268 Figure 10 Commande de pression des 1. - Page 18 Interrupteur d'activation/désacti- Remarque: Tirez la commande de starter en arrière à la position de verrouillage pour mettre le starter vation de commande au pied des ORS SERVICE louchets Remarque: Si le moteur est chaud, ne le faites pas tourner avec le starter en position La commande au pied des louchets est située EN SERVICE au-dessus de la commande de pression vers le bas...
-
Page 19: Caractéristiques Techniques
(Low ou Add) sur la jauge, ou au-dessus maintenir les performances optimales de votre du repère maximum (Full). matériel Toro, vous pouvez compter sur les pièces Toro d'origine. Pour assurer une excellente fiabilité, Avant de quitter la position d'utilisation, coupez Toro fournit des pièces de rechange conçues en... -
Page 20: Ajout De Carburant
Ajout de carburant Capacité du réservoir de carburant : 19 L (5 gallons américains) • Pour assurer le fonctionnement optimal de la machine, utilisez uniquement de l'essence sans plomb propre et fraîche (stockée depuis moins g025899 d'un mois) ayant un indice d'octane de 87 ou plus (méthode de calcul [R+M]/2). - Page 21 DANGER DANGER Dans certaines circonstances, le carburant Dans certaines circonstances, de l'électricité est extrêmement inflammable et hautement statique peut se former lors du remplissage, explosif. Un incendie ou une explosion produire une étincelle et enflammer les causé(e) par du carburant peut vous brûler, vapeurs de carburant.
-
Page 22: Graissage Des Chaînes
Utilisation d'un stabilisa- Graissage des chaînes teur/conditionneur Contrôle de l'état des pignons Utilisez un additif stabilisateur/conditionneur dans la machine pour : Périodicité des entretiens: À chaque utilisation ou une fois par jour • que le carburant reste frais pendant une période maximale de 90 jours. -
Page 23: Contrôle Du Système De Sécurité
Contrôle du système de d'entraînement de l'arbre intermédiaire (page 43), Réglage de la tension des chaînes des sécurité roues motrices (page 44) Réglage de la chaîne d'entraînement des louchets (page 54). Périodicité des entretiens: À chaque utilisation ou une fois par jour Graissage des chaînes PRUDENCE Périodicité... -
Page 24: Utilisation De La Machine
Remarque: Important: Resserrez toutes les fixations qui N'actionnez pas le démarreur en ont besoin ou remédiez au problème avant plus de 10 secondes de suite. Si le moteur d'utiliser la machine. ne démarre pas, patientez 60 secondes avant de faire une nouvelle tentative. Le démarreur risque de griller si vous ne respectez pas Utilisation de la machine ces consignes. -
Page 25: Conduite De La Machine
Enlevez la clé de contact pour empêcher le démarrage par des enfants ou d'autres personnes non autorisées. Fermez le robinet d'arrivée de carburant lorsque la machine ne doit pas servir pendant plusieurs jours, pendant son transport ou lorsqu'elle est garée dans un local fermé; voir Utilisation du robinet d'arrivée de carburant (page 24). -
Page 26: Transport De La Machine
Remarque: Plus les leviers de commande de déplacement sont éloignés de la position point mort, plus la machine se déplace rapidement. g016673 Figure 21 Pour tourner à gauche ou à droite, relâchez le levier de commande de déplacement vers la direction voulue. -
Page 27: Chargement De La Machine Sur Un Véhicule De Transport
Chargement de la machine sur un rampe à la remorque ou au camion. La machine risque en outre de basculer en arrière. Si vous véhicule de transport vous trouvez sur ou près d'une pente, placez la remorque ou le camion en aval et la rampe en ATTENTION amont. - Page 28 Le cas échéant, raccordez les freins de la remorque. Chargez la machine sur la remorque ou le camion. Coupez le moteur, enlevez la clé, serrez le frein de stationnement et fermez le robinet d'arrivée de carburant. Serrez le frein de stationnement et bloquez les louchets.
-
Page 29: Entretien
Entretien ATTENTION ATTENTION Quelqu'un pourrait démarrer le moteur Le moteur peut devenir brûlant. Vous pouvez pendant l'entretien ou les réglages de la vous brûler gravement à son contact. machine. Le démarrage accidentel du moteur Attendez que le moteur soit complètement peut causer de graves blessures à... -
Page 30: Procédures Avant L'entretien
Périodicité d'entretien Procédure d'entretien • Remplacez le préfiltre du filtre à air (plus fréquemment si l'atmosphère est extrêmement poussiéreuse ou sableuse). • Contrôlez l'élément secondaire du filtre à air (plus fréquemment si l'atmosphère est extrêmement poussiéreuse ou sableuse). Toutes les 250 heures •... -
Page 31: Lubrification
Pose de la plaque de console Lubrification Placez les 4 boulons à embase sur la face avant de la console en face des 4 fentes en trou de Lubrification des serrure dans le cadre de la console (Figure 24). graisseurs. Avancez la plaque jusqu'à... -
Page 32: Graissage Des Roues Pivotantes
g020222 Figure 25 g025955 Coupez le moteur, serrez le frein de Figure 26 stationnement, attendez l'arrêt de toutes les 1. Bouchon hexagonal 3. Pivot de roue pivotante pièces mobiles et enlevez la clé. 2. Graisseur 4. Capuchon Essuyez les graisseurs avec un chiffon propre (Figure 25). -
Page 33: Graissage Des Roulements De Moyeux Des Roues Pivotantes
Graissage des roulements de moyeux des roues pivotantes Périodicité des entretiens: Une fois par an Dépose des roues pivotantes Coupez le moteur, serrez le frein de stationnement, attendez l'arrêt de toutes les pièces mobiles et enlevez la clé. g025954 Soulevez l'avant de la machine et soutenez-le Figure 28 avec des chandelles. -
Page 34: Entretien Du Moteur
Entretien du moteur surface extérieure de l'écrou d'écartement et l'extrémité de l'arbre de roue dans l'écrou. Insérez l'ensemble écrou et arbre de roue dans Entretien du filtre à air la roue, du côté roulement et joint neuf (Figure 28). Périodicité des entretiens: Toutes les 250 L'extrémité... -
Page 35: Entretien De L'élément En Mousse Du Filtre À Air
Montage des éléments en mousse Tournez les boutons du couvercle de 1/4 tour dans le sens antihoraire et déposez le couvercle et en papier du filtre à air (Figure 29). Important: Pour ne pas endommager le moteur, Tournez la vis à oreilles du collier de flexible ne le faites jamais tourner sans le filtre à... -
Page 36: Remplacement Du Filtre À Huile Moteur
Vidangez l'huile moteur, comme montré à la Figure Remarque: Serrez le bouchon de vidange à un couple de 27 à 33 N·m (20 à 24 pi-lb). g025980 Figure 31 g026005 Figure 33 Démarrez le moteur et conduisez la machine jusqu'à une surface plane et horizontale. Contrôlez le niveau d'huile moteur. -
Page 37: Entretien De La Bougie
Entretien de la bougie Périodicité des entretiens: Toutes les 100 heures Type pour tous les moteurs : NGK BPR4ES ou un type équivalent Écartement des électrodes : 0,75 mm (0,03 po) g025976 Avant de monter une bougie, vérifiez si l'écartement entre l'électrode centrale et l'électrode latérale est correct. -
Page 38: Contrôle De La Bougie
Contrôle de la bougie Contrôle du pare-étincelles Important: Ne nettoyez pas la ou les bougies. Machines dotées d'un Remplacez toujours les bougies si elles sont pare-étincelles uniquement recouvertes d'un dépôt noir ou d'une couche grasse, si elles sont fissurées ou si les électrodes Périodicité... -
Page 39: Entretien Du Système D'alimentation
Entretien du système Posez le filtre neuf en orientant la flèche du sens d'écoulement comme montré à la Figure d'alimentation Remarque: Assurez-vous que les conduites de carburant sont bien engagées sur les raccords du filtre à carburant. Entretien du filtre à Alignez les colliers sur le flexible et les raccords carburant du filtre à... -
Page 40: Entretien Du Système Électrique
Retrait de la batterie Entretien du système électrique ATTENTION Les bornes de la batterie ou les outils en métal peuvent causer des courts-circuits au Entretien de la batterie contact des pièces métalliques de la machine et produire des étincelles. Les étincelles Périodicité... -
Page 41: Charge De La Batterie
Charge de la batterie ATTENTION La batterie en charge produit des gaz susceptibles d'exploser. Ne fumez jamais et gardez la batterie éloignée des flammes et sources d'étincelles. Important: La batterie doit toujours être chargée au maximum (densité 1,265) pour l'empêcher de se dégrader si la température tombe au-dessous 0 ºC (32 ºF). -
Page 42: Entretien Des Fusibles
Entretien des fusibles Entretien du système d'entraînement Le système électrique est protégé par des fusibles et ne nécessite aucun entretien. Si un fusible fond, examinez la pièce ou le circuit pour vérifier son état et Contrôle de la pression des s'assurer qu'il n'y a pas de court-circuit. -
Page 43: Réglage De La Précharge Des Roulements De Pivot Des Roues Pivotantes
Serrez les écrous de roues (Figure 42) à un couple de Soulevez l'arrière de la machine et soutenez-la 122 à 129 N·m (90 à 95 pi-lb). avec des chandelles ou un support équivalent. Vérifiez la tension des chaînes de chaque côté Réglage de la précharge de la machine. -
Page 44: Réglage De La Tension Des Chaînes Des Roues Motrices
Contrôle du couple de les écrous de chaque côté des boulons de réglage. serrage de l'écrou de l'arbre Serrez les écrous et boulons de fixation du support de la transmission hydrostatique. de sortie de transmission Réglez la timonerie de commande de Périodicité... -
Page 45: Entretien Des Freins
Réglage du contacteur de Entretien des freins frein Réglage du frein de Garez la machine sur un sol plat et horizontal. stationnement Coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles. Un réglage s'impose si le frein de stationnement n'est Avant de régler le contacteur de frein, pas suffisamment serré. -
Page 46: Entretien Des Courroies
Entretien des courroies Resserrez le contre-écrou et le boulon de carrosserie (Figure 48) qui fixent le support du contacteur de frein à un couple de 10,17 à 12,43 N·m (90 à 110 po-lb). Contrôle de l'état et de la tension des courroies Périodicité... -
Page 47: Remplacement De La Courroie De Transmission
Desserrez le contre-écrou (⅜ po) qui fixe la poulie de tension de pompe auxiliaire au châssis de la machine. g025997 Figure 50 1. Pompe auxiliaire 4. Fente de réglage (châssis) 2. Poulie de tension de 5. Courroie d'entraînement pompe auxiliaire de pompe auxiliaire 3. -
Page 48: Entretien Des Commandes
Entretien des Répétez les opérations à jusqu'à obtention d'un espace d'environ 1,6 mm commandes (1/16 po) entre le levier de commande et la barre de référence avant. Retirez l'axe de chape élastique, tournez Réglage de la timonerie de le tendeur dans le sens horaire d'un tour supplémentaire, puis remettez l'axe de commande de déplacement chape en place... -
Page 49: Entretien Du Système Hydraulique
Entretien du système Remarque: La chicane dans le réservoir porte les mentions HOT (chaud) et COLD (froid). hydraulique Remplissez le réservoir au niveau correct selon la température du liquide. Le niveau du liquide varie selon la température du liquide. Le repère COLD indique le niveau du liquide à... -
Page 50: Entretien De La Transmission
Abaissez les louchets au sol et remplissez le réservoir jusqu'au repère de remplissage à froid. Entretien de la transmission Type de liquide de transmission : liquide hydraulique Toro® HYPR-OIL™ 500 ou huile moteur synthétique Mobil® 1 15W-50. g026010 Figure 55 Important: Utilisez l'huile spécifiée. -
Page 51: Vidange Et Remplacement Des Filtres À Huile De Transmission
g025891 Figure 57 g026014 Figure 58 1. Bouchon 3. Repère maximum à froid 1. Transmission 4. Boulons à embase (¼ x 2. Goulot de remplissage ¾ po) (vase d'expansion) 2. Adaptateur de filtre 5. Protection de filtre 3. Filtre de transmission Au besoin, faites l'appoint de liquide de transmission spécifié... - Page 52 PRUDENCE Ne vous fiez pas uniquement à des crics mécaniques ou hydrauliques pour soulever la machine aux fins d'entretien ou de révision; cela pourrait être dangereux. Les crics mécaniques ou hydrauliques peuvent ne pas offrir un soutien suffisant ou peuvent lâcher et laisser retomber la machine, et causer ainsi des blessures.
-
Page 53: Entretien Des Louchets
Entretien des louchets Retirez les chandelles et abaissez la machine. Contrôle des louchets Périodicité des entretiens: À chaque utilisation ou une fois par jour Avant de quitter la position d'utilisation, coupez le moteur, serrez le frein de stationnement, enlevez la clé et attendez l'arrêt de toutes les pièces mobiles. -
Page 54: Réglage De La Chaîne D'entraînement Des Louchets
Remarque: Remplacez tout louchet usé ou Contrôlez la tension de la chaîne et répétez les endommagé. opérations à au besoin jusqu'à ce que vous puissiez déplacer la chaîne de haut en bas de 6 Alignez les trous du panneau arrière et les trous à... -
Page 55: Nettoyage
Nettoyage Reposez les carénages de refroidissement du moteur. Remarque: Le moteur surchauffera et sera Nettoyage de la zone du endommagé s'il fonctionne sans que les carénages de refroidissement soient en place. moteur et du système d'échappement Nettoyage des débris sur la Périodicité... -
Page 56: Remisage
Remisage pratiques de traitement et de mise au rebut des batteries doivent être conformes aux stipulations de la réglementation fédérale, locale ou nationale Élevez les louchets, arrêtez la machine, coupez pertinente. le moteur, serrez le frein de stationnement et Si la batterie est remplacée ou si la machine contenant enlevez la clé... -
Page 57: Dépistage Des Défauts
Dépistage des défauts Problème Cause possible Mesure corrective Le démarreur ne fonctionne pas. 1. Frein de stationnement desserré. 1. Serrez le frein de stationnement. 2. Le contacteur de frein n'est pas réglé 2. Réglez le contacteur de frein. correctement. 3. La batterie n'est pas chargée au 3. - Page 58 Problème Cause possible Mesure corrective Le moteur surchauffe. 1. Charge excessive du moteur. 1. Réduisez la vitesse de déplacement ou la profondeur d'aération. 2. Bas niveau d'huile dans le carter 2. Faites l'appoint d'huile. moteur. 3. Obstruction des ailettes de 3.
-
Page 59: Schémas
Schémas g020224 Schéma électrique (Rev. A) - Page 60 g020225 Schéma électrique (Rev. A)
- Page 61 g020226 Schéma hydraulique (Rev. A)
-
Page 62: Remarques
Remarques:... - Page 63 Remarques:...
- Page 64 Pays autres que les États-Unis et le Canada Pour les produits Toro achetés hors des États-Unis ou du Canada, demandez à votre distributeur (dépositaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer des renseignements concernant la garantie, adressez-vous à...
