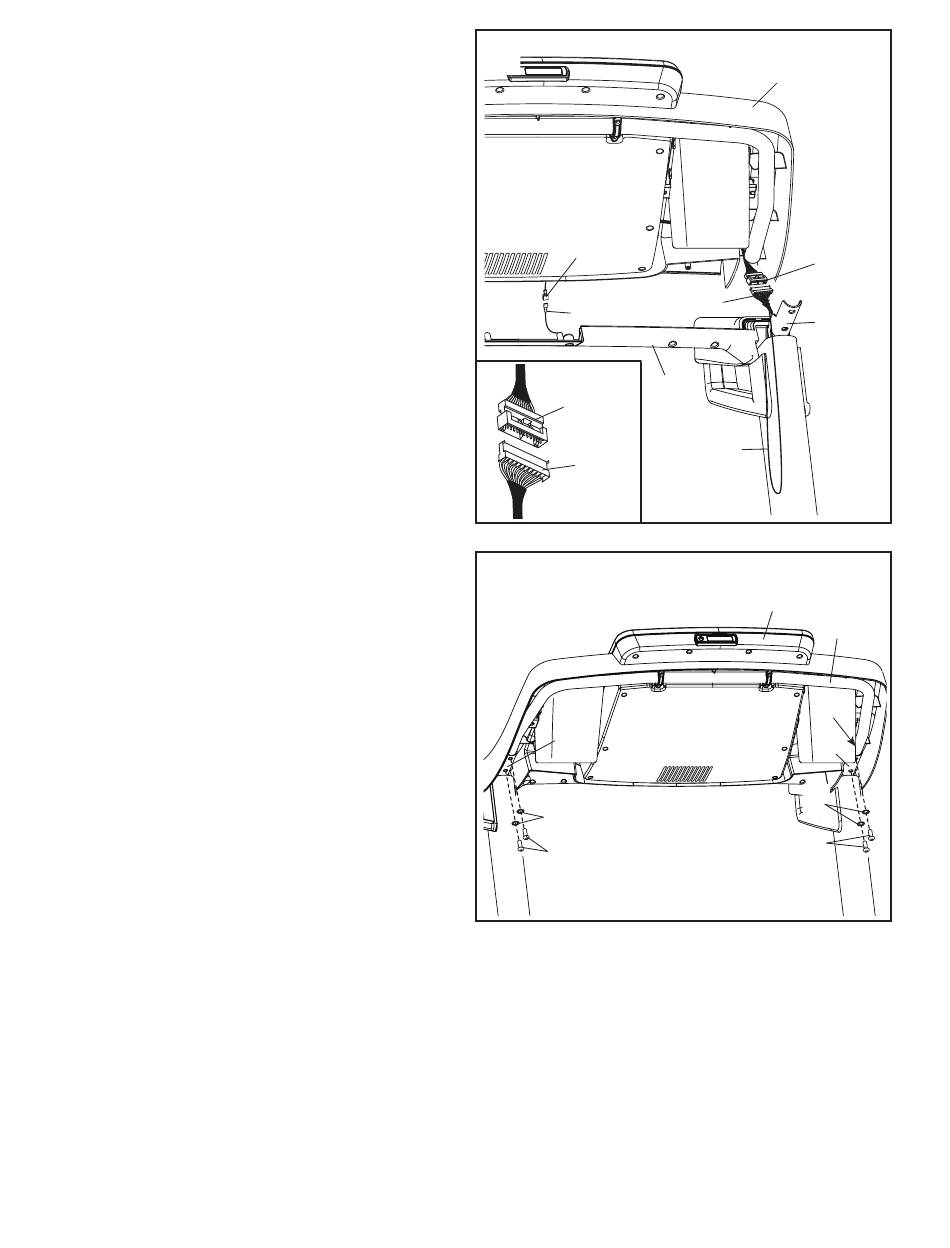

12. Avec l'aide d'une autre personne, tenez l'assem-
blage de la console près de la Rampe (86)
gauche et de la Rampe droite (non illustrée).
Reliez le fil de mise à la terre issu de l'assem-
blage de la console au Fil de Mise à la Terre de
la Console (105) de la Barre Transversale du
Détecteur Cardiaque (93).
Reliez le Fil du Montant (81) au fil de la console.
Reportez-vous au schéma encadré. Les
connecteurs doivent glisser aisément l'un
dans l'autre de façon à s'emboîter. Si tel n'est
pas le cas, retournez l'un des connecteurs et
ressayez. SI LES CONNECTEURS NE SONT
PAS RELIÉS DE FAÇON APPROPRIÉE, LA
CONSOLE RISQUE D'ÊTRE ENDOMMAGÉE
LORS DE LA MISE EN MARCHE. Ensuite, reti-
rez l'attache de fil du Fil du Montant.
13. Posez l'assemblage de la console sur les
supports des Rampes (86). Assurez-vous
qu'aucun fil n'est coincé. Enfoncez l'excédent
du Fil du Montant (81) derrière le Cadre de la
Console (104).
Attachez l'assemblage de la console aux sup-
ports des Rampes (86) à l'aide des quatre Vis
5/16" x 3/4" (4) retirées à l'étape 7 et quatre
Rondelles Étoilées 5/16" (11). Engagez l'en-
semble des quatre Vis sans toutefois les
serrer à ce moment.
12
Fil de
Mise
à la
Terre
105
Fil de la
Console
81
13
86
11
4
13
Assemblage
de la Console
Fil de la
Console
81
86
93
Attache
de Fil
Assemblage
de la Console
104
81
86
11
4
