Risco LightSYS Plus Manuel D'installation page 46

NOTE : pour une stabilité de fonctionnement optimale, la longueur des câbles du
BUS qui relient les détecteurs Bus à la centrale ne doit pas dépasser 300 mètres
au total.
NOTE : pour tester le Bus, reportez-vous à la section Test du Bus, page 56.
Installation d'Extensions de Zone Bus
L'Extension de Zone Bus (EZB) sert à étendre le nombre de périphériques Bus
utilisés dans le système. Elle agit également comme un isolateur de Bus pour
augmenter la sécurité du Bus et comme un concentrateur de détecteurs Bus pour
améliorer les performances du Bus.
•
Pour installer une extension de zone de Bus, reportez-vous aux instructions
d'installation fournies.

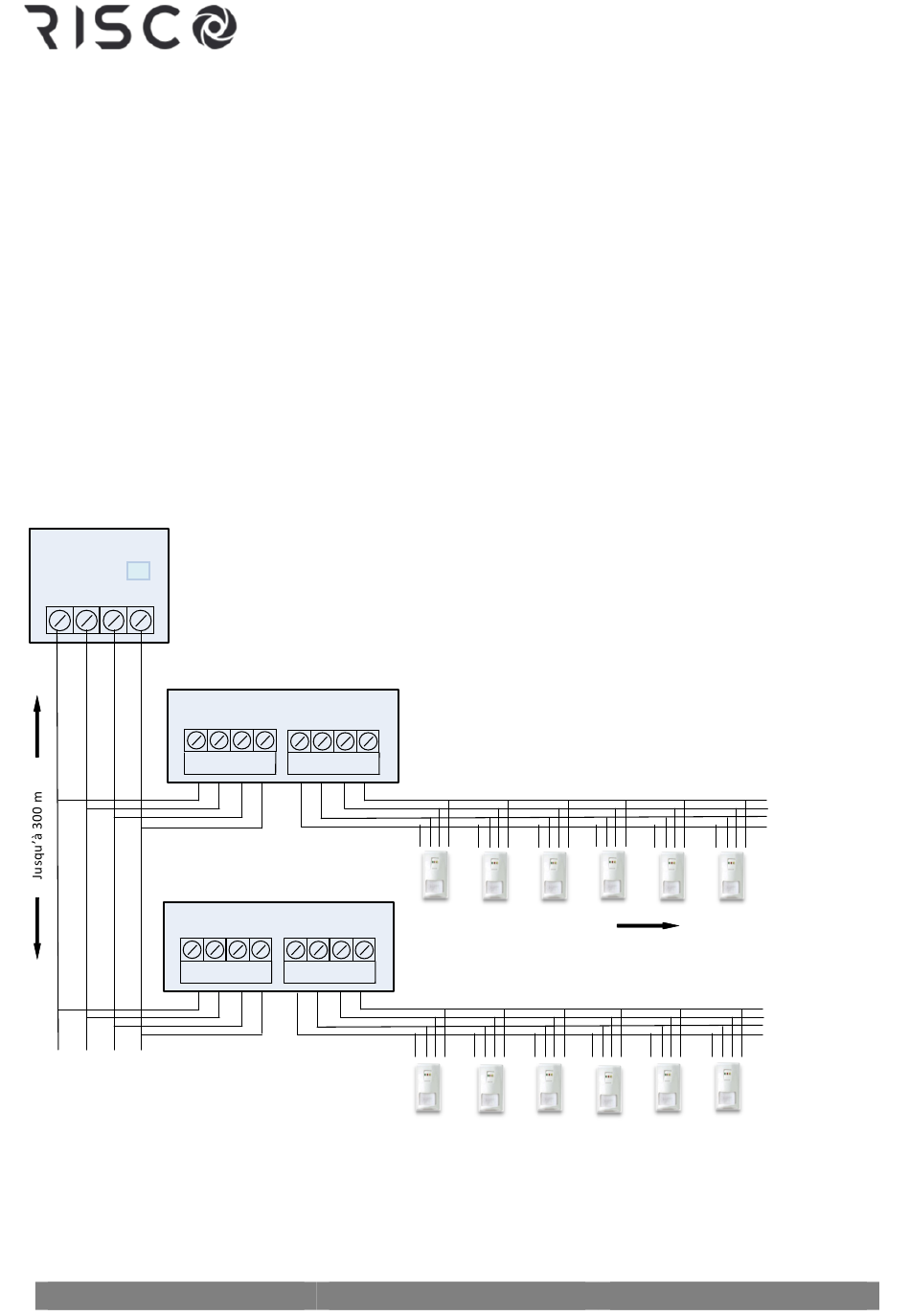

Connexion de plusieurs détecteurs Bus via des extensons de Zone Bus
Ligne de bus
RISCO
1-3
AUX COM BUS (1—4)
RED BLK YEL GRN
Jusqu'à 8 extensions de zone de bus par ligne de
RED
RED
06/2022
bus RISCO
Extension de zone de BUS
YEL GRN YEL GRN
BLK RED
BLK
TO PANEL TO DEVICE
Extension de zone de BUS
YEL GRN YEL GRN
BLK RED BLK
TO PANEL TO DEVICE
Plusieurs zones de bus (détecteurs bus) ou détecteurs
relais connectés avec des extensions de zone unique
Jusqu'à 300 m
Page 46 5IN2971 C
