Jaugeur à flotteur LT5
Endress+Hauser
5.4
Soudage d'un support de jauge

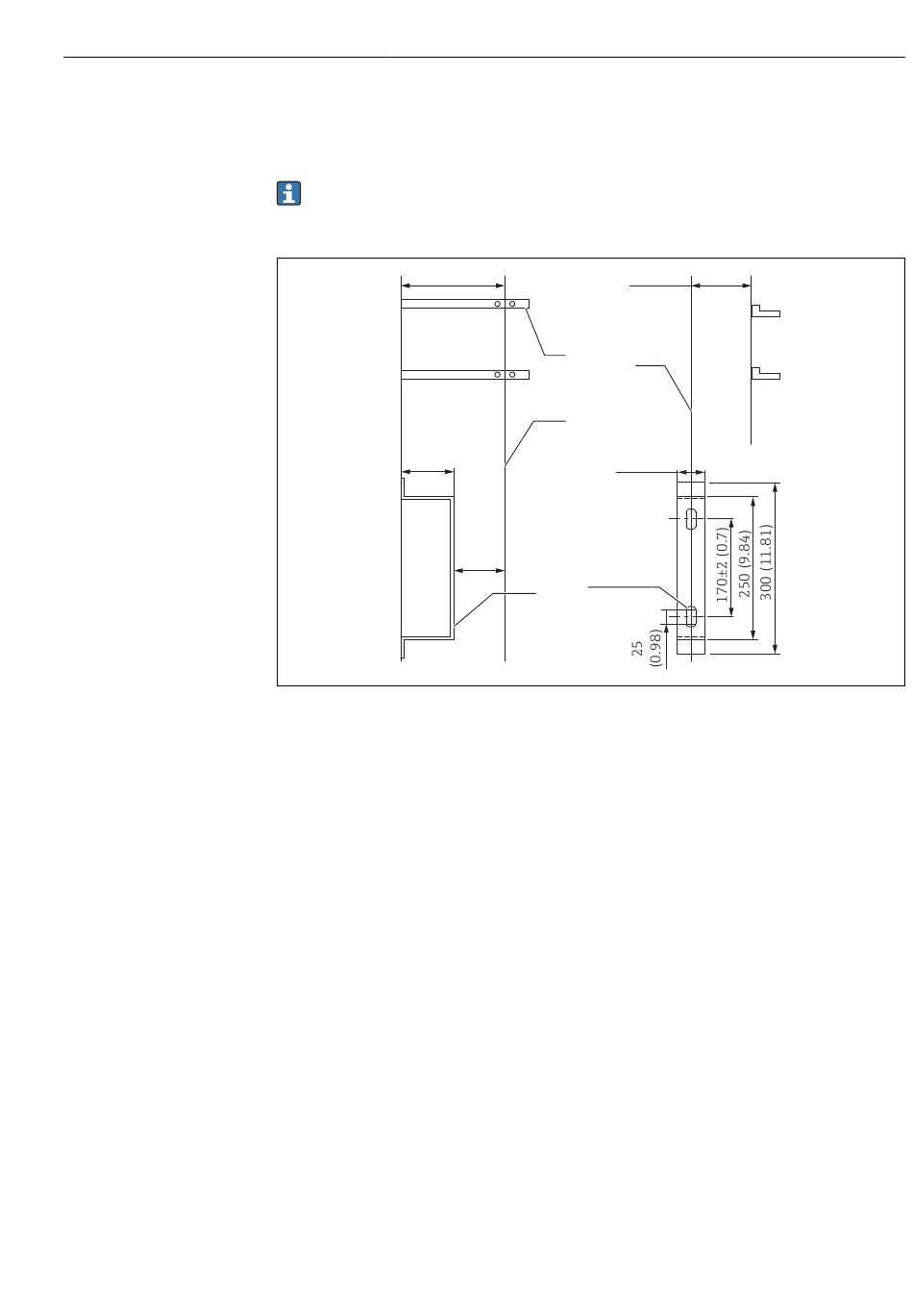

Le schéma suivant sert de référence pour le soudage d' u n support de jauge. Remarque : les
supports de tube ne sont pas fournis.
Sur le LT5-6 (tête de mesure haute pression), la distance entre la paroi externe de la
cuve et le centre de la tête de mesure est de 15 mm (0,59 in) plus longue que celle du
LT5-1 (tête de mesure basse pression) / LT5-4 (tête de mesure moyenne pression).
250 (9.84)
90
(3.54)
21
Support de jauge (basse/moyenne pression). Unité de mesure mm (in)
1
Support de tube (non fourni)
2
Ligne centrale de la position de montage
3
Support de jauge (basé sur l' o ption sélectionnée SS400 : t = 4.5 / SUS304 : t = 4.0), boulon fileté
4
Ligne centrale du support de jauge
25 (0.98)
1
4
2
32(1.26)
160
(6.3)
R5.5 (0.22)
3
Montage
A0041179
23
