Jaugeur à flotteur LT5
Endress+Hauser
5.6
Ancrage supérieur et crochet d'ancrage
Lors de l' i nstallation d' u n crochet d' a ncrage, l' a baisser de manière à ce qu' i l soit
perpendiculaire à l' a ncrage supérieur au sommet d' u ne cuve, et utiliser un fil à plomb pour
déterminer la position précise.
La bride sera de type femelle selon les spécifications.
25

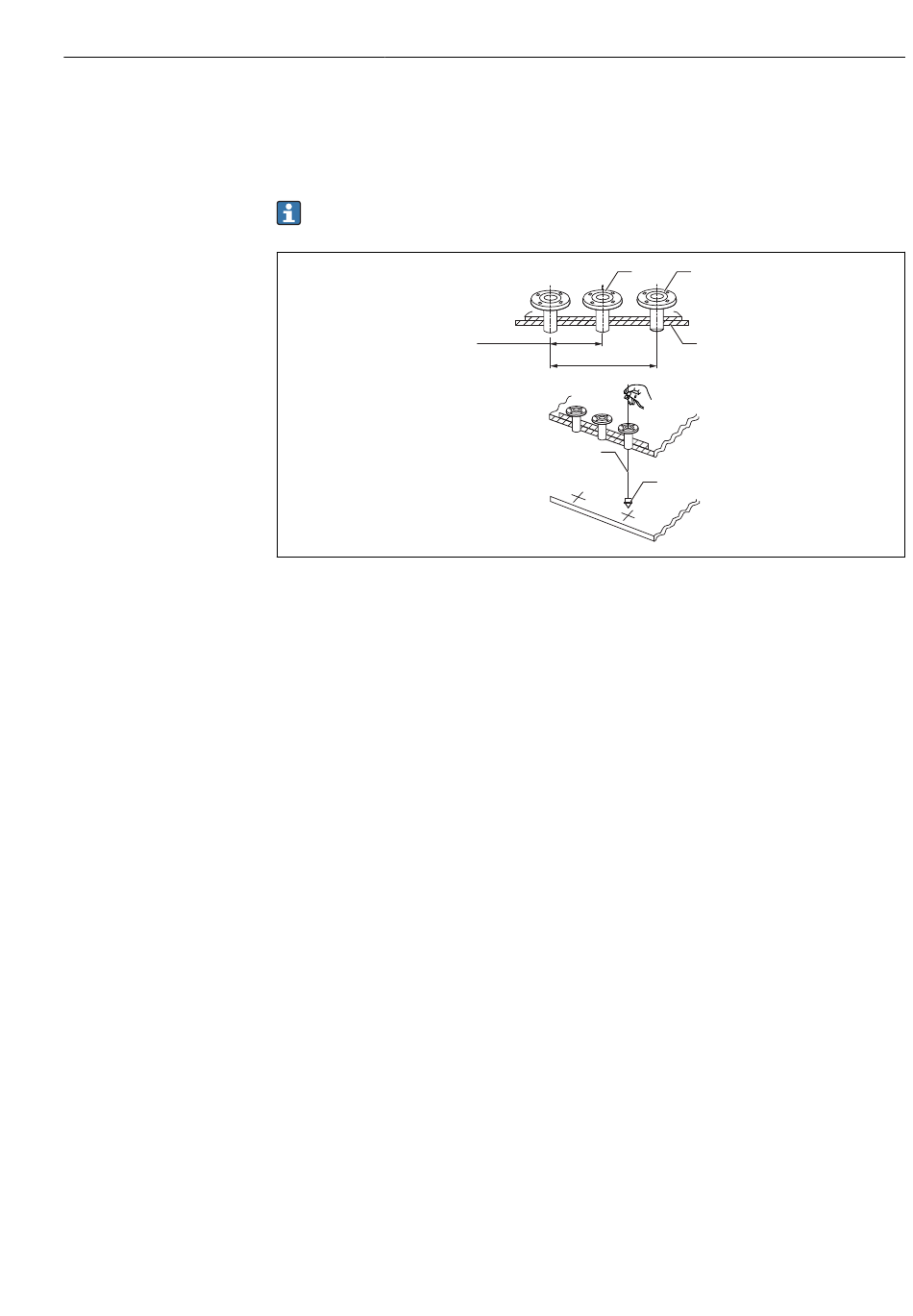

Contrôle de prémontage de l' a ncrage supérieur. Unité de mesure mm (in)
1
Bride de piquage pour tête de mesure
2
Bride de piquage pour ancrage supérieur
3
Sommet de la cuve
4
Corde de nivellement
5
Fil à plomb
Douille (type vissé)
1
220 (8.66)
440 (17.32)
4
2
3
5
Montage
A0041183
27
