Accessoires
96
11.4

Tubes-guides

11.4.1
Sélection et montage des tubes guides
Des tubes guides sont nécessaires pour la plupart des installations, sauf pour les
applications sur le dessus des cuves et les applications souterraines. Les tubes guides sont
généralement utilisés dans trois endroits :
• De la tête de mesure à la poulie de renvoi
• De poulie de renvoi à poulie de renvoi
• De la poulie de renvoi au toit de la cuve
Précautions concernant le montage
• Remarque : les tubes guides et les supports de tube ne sont pas fournis par Endress
+Hauser.
• Veiller à ce que les coudes des tubes guides soient inférieurs ou égal à 5 mm (0,17 in).
• L' e spacement (distance du tube) entre deux poulies de renvoi ne doit pas être supérieur à
2,5 m (8,2 ft).

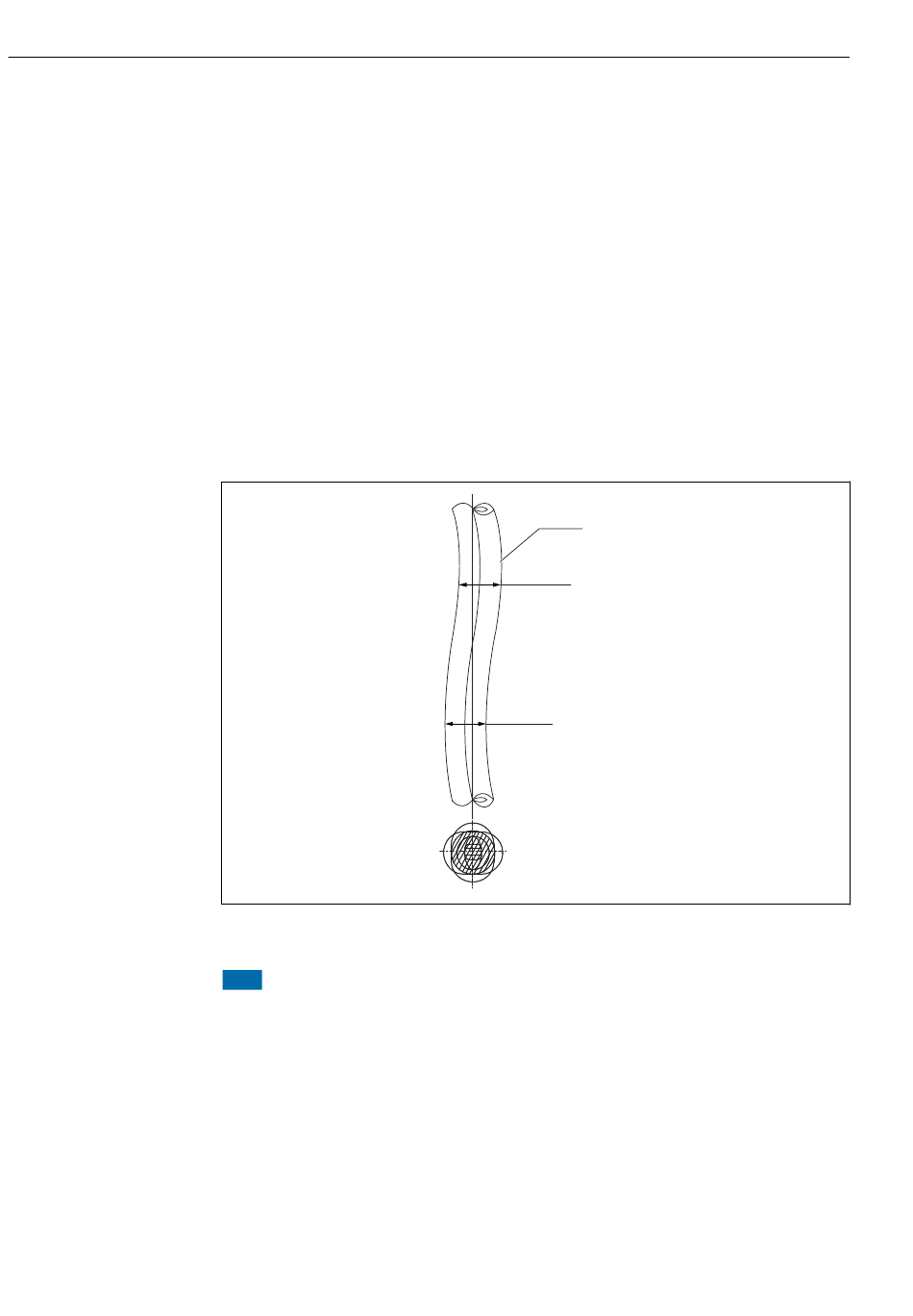

 72
Montage des tubes guides. Unité de mesure mm (in)
AVIS
Matériaux recommandés pour les tubes guides
Toujours utiliser un tube en acier au carbone galvanisé ("tube de gaz blanc") pour les
tubes guides. Si l' a pplication concerne un gaz extrêmement corrosif, il est recommandé
d' u tiliser un tube en inox ou en PVC dur avec un revêtement intérieur en résine.
1-1/2B
± 5 (0.2)
± 5 (0.2)
Jaugeur à flotteur LT5
A0041181
Endress+Hauser
