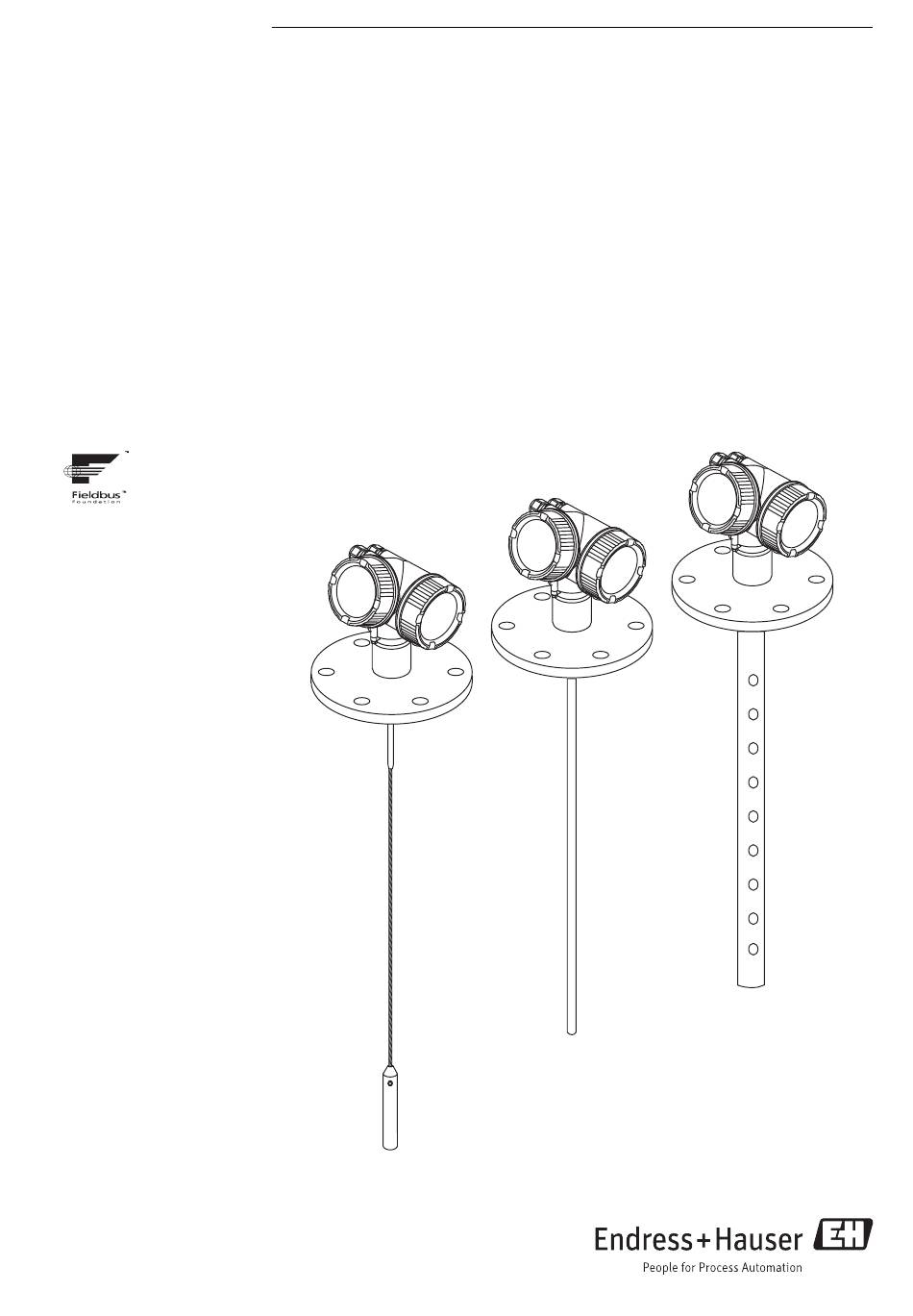

Page 1 Products Solutions Services BA01054F/00/FR/03.15 71298786 01.01.zz (Software de l' a ppareil) Manuel de mise en service Levelflex FMP55 FOUNDATION Fieldbus Radar de niveau filoguidé...
Page 2 Levelflex FMP55 FOUNDATION Fieldbus Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 3: Table Des Matières
Levelflex FMP55 FOUNDATION Fieldbus Sommaire Sommaire Montage de l' a ppareil ....31 Informations importantes relatives 6.2.1 Outil de montage nécessaire ..31 au document .
Page 4 Sommaire Levelflex FMP55 FOUNDATION Fieldbus Identification et adressage de l' a ppareil ..62 12.6 Configuration de l' a fficheur sur site ..88 Modèle de bloc ..... . .
Page 5 Levelflex FMP55 FOUNDATION Fieldbus Sommaire 16.1.2 Support de montage pour le boîtier de l' é lectronique ....111 16.1.3 Etoile de centrage ....112 16.1.4 Afficheur séparé...
Page 6: Informations Importantes Relatives
Informations importantes relatives au document Levelflex FMP55 FOUNDATION Fieldbus Informations importantes relatives au document Fonction du document Les présentes instructions fournissent toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
Page 7: Symboles Pour Les Types D'informations
Levelflex FMP55 FOUNDATION Fieldbus Informations importantes relatives au document Symbole Signification Tournevis cruciforme A0011219 Clé pour vis six pans A0011221 Clé à fourche A0011222 1.2.4 Symboles pour les types d'informations Symbole Signification Autorisé Procédures, process ou actions autorisés A préférer Procédures, process ou actions à...
Page 8: Symboles Sur L'appareil
Informations importantes relatives au document Levelflex FMP55 FOUNDATION Fieldbus 1.2.6 Symboles sur l'appareil Symbole Signification Consignes de sécurité Respectez les consignes de sécurité contenues dans le manuel de mise en service associé. Résistance thermique du câble de raccordement Indique la valeur minimale de résistance thermique du câble de raccordement.
Page 9: Documentation Complémentaire
Levelflex FMP55 FOUNDATION Fieldbus Informations importantes relatives au document Documentation complémentaire Document But et contenu du document Information technique Aide à la planification de votre appareil TI01003F (FMP55) Ce document contient toutes les caractéristiques techniques relatives à l' a ppareil et donne un aperçu des accessoires qui peuvent être commandés pour l' a ppareil.
Page 10: Conseils De Sécurité (Xa)
Informations importantes relatives au document Levelflex FMP55 FOUNDATION Fieldbus 1.3.1 Conseils de sécurité (XA) Selon l' a grément, les Conseils de sécurité (XA) suivants sont fournis avec l' a ppareil. Ils font partie intégrante du manuel de mise en service.
Page 11 Levelflex FMP55 FOUNDATION Fieldbus Informations importantes relatives au document Caractéristique Agrément Disponible Caractéristique 020 : "Alimentation, sortie" pour NEPSI Ex ia IIC T6 Ga/Gb, Ex iaD 20/21 T85… FMP55 XA00638F XA00638F XA00638F XA00644F XA00638F 90°C NEPSI Ex d[ia] IIC T6 Ga/Gb, DIP A20/21...
Page 12 Informations importantes relatives au document Levelflex FMP55 FOUNDATION Fieldbus Marquage Ex en cas de raccordement de l'afficheur séparé FHX50 Si l' a ppareil est préparé pour l' a fficheur séparé FHX50 (structure du produit : caractéristique 030 : Affichage, configuration", option L ou M), le marquage Ex de certains certificats change selon le tableau suivant Caractéristique 010...
Page 13: Consignes De Sécurité De Base
Levelflex FMP55 FOUNDATION Fieldbus Consignes de sécurité de base Consignes de sécurité de base Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣...
Page 14: Sécurité Du Travail
Il satisfait aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives CE répertoriées dans la déclaration de conformité CE spécifique à l' a ppareil. Endress+Hauser confirme ces faits par l' a pposition du marquage CE. Endress+Hauser...
Page 15: Description Du Produit
Levelflex FMP55 FOUNDATION Fieldbus Description du produit Description du produit Construction du produit 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process (ici à titre d' e xemple : bride) Sonde à câble Contrepoids de la sonde Sonde à...
Page 16: Boîtier De L'électronique
Description du produit Levelflex FMP55 FOUNDATION Fieldbus 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 17: Marques Déposées
Levelflex FMP55 FOUNDATION Fieldbus Description du produit Marques déposées FOUNDATION Fieldbus Marque déposée par la Fieldbus Foundation, Austin, Texas, USA KALREZ ® , VITON ® Marque déposée par la société DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON ® Marque déposée par la société E.I. DuPont de Nemours & Co., Wilmington, USA TRI CLAMP ®...
Page 18: Réception Des Marchandises Et Identification Du Produit
Réception des marchandises et identification du produit Levelflex FMP55 FOUNDATION Fieldbus Réception des marchandises et identification du produit Réception des marchandises La référence de commande sur le bordereau de livraison (1) DELIVERY NOTE est-elle identique à la référence A0015502 de commande sur l' a utocollant...
Page 19: Plaque Signalétique
Levelflex FMP55 FOUNDATION Fieldbus Réception des marchandises et identification du produit 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) A0010725 ...
Page 20: Stockage, Transport
Stockage, transport Levelflex FMP55 FOUNDATION Fieldbus Stockage, transport Conditions de stockage • Température de stockage admissible : –40…+80 °C (–40…+176 °F) • Utiliser l' e mballage d' o rigine. Transport du produit vers le point de mesure AVERTISSEMENT Le boîtier ou la sonde peut être endommagé ou se détacher.
Page 21 Levelflex FMP55 FOUNDATION Fieldbus Stockage, transport A0015471 Endress+Hauser...
Page 22: Montage
A0011281  4 Position de montage du Levelflex FMP55 • Sondes à tige/à câble : à monter dans un bypass/tube de mesure →  27. • Sondes coaxiales : peuvent être montées à n' i mporte quelle distance de la paroi •...
Page 23: Montage Dans Un Espace Réduit
Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.2 Montage dans un espace réduit Montage avec sonde déportée La version avec sonde déportée est appropriée pour les espaces de montage réduits. Dans ce cas, le boîtier de l' é lectronique est monté séparément de la sonde.
Page 24: Remarques Concernant La Charge Mécanique De La Sonde
Montage Levelflex FMP55 FOUNDATION Fieldbus 6.1.3 Remarques concernant la charge mécanique de la sonde Résistance à la traction des sondes à câble Capteur Caractéristique 060 Sonde Résistance à la traction [kN] FMP55 NA, ND Câble 4mm (1/6") PFA>316 Capacité de charge latérale des sondes à tige Capteur Caractéristique 060 Sonde...
Page 25: Montage De Brides Plaquées
Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.4 Montage de brides plaquées • Utiliser autant de vis de bride que de trous dans la bride. • Serrer les vis avec le couple de serrage requis (voir tableau). • Resserrer les vis après 24 heures ou après le premier cycle de température.
Page 26: Fixation De La Sonde
Montage Levelflex FMP55 FOUNDATION Fieldbus 6.1.5 Fixation de la sonde Fixation des sondes coaxiales Pour l' a grément WHG : Pour des longueurs de sonde ≥ 3 m (10 ft), un étayage est nécessaire. A0012608 Les sondes coaxiales peuvent être fixées à n' i mporte quel endroit du tube de masse.
Page 27: Conditions De Montage Particulières
Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.6 Conditions de montage particulières Bypass et tubes de mesure Dans les applications en bypass ou tube de mesure, il est recommandé d' u tiliser un disque ou une étoile de centrage. A0014129 Montage dans un tube de mesure Montage dans un bypass Distance minimale entre l' e xtrémité...
Page 28 Montage Levelflex FMP55 FOUNDATION Fieldbus • Les sondes ne doivent pas entrer en contact avec la paroi du tube dans la gamme de mesure. Si nécessaire, supporter ou amarrer la sonde. Toutes les sondes à câble sont préparées pour l' a marrage dans des cuves (contrepoids tenseur avec orifice d' a ncrage).
Page 29 Levelflex FMP55 FOUNDATION Fieldbus Montage Cuves enterrées A0014142 Pour les piquages à grand diamètre, utiliser une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Cuves non métalliques En cas de montage dans des cuves non métalliques, il faut utiliser une sonde coaxiale.
Page 30 Montage Levelflex FMP55 FOUNDATION Fieldbus Cuves avec isolation thermique Pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou convection, il faut inclure l' a ppareil dans l' i solation usuelle de la cuve (2) en cas de températures de process élevées.
Page 31: Montage De L'appareil
Levelflex FMP55 FOUNDATION Fieldbus Montage Montage de l'appareil 6.2.1 Outil de montage nécessaire • Pour les brides et autres raccords process : outil de montage approprié • Pour tourner le boîtier : clé à molette 8 mm 6.2.2 Montage de l'appareil Montage des appareils avec bride Pour le montage avec joint, utiliser des boulons métalliques non peints pour garantir un...
Page 32 Montage Levelflex FMP55 FOUNDATION Fieldbus ATTENTION Les tensions mécaniques peuvent endommager les connecteurs du câble de raccordement ou entraîner un desserrage involontaire du connecteur. ‣ Dans un premier temps, monter la sonde et le boîtier de l' é lectronique en serrant fermement.
Page 33: Tourner Le Boîtier Du Transmetteur
Levelflex FMP55 FOUNDATION Fieldbus Montage 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  7 Raccordement du câble de raccordement. Les possibilités suivantes existent : Connecteur coudé...
Page 34: Tourner L'afficheur
Montage Levelflex FMP55 FOUNDATION Fieldbus 6.2.5 Tourner l'afficheur 3 mm A0013905 1. Le cas échéant : Dévisser la vis de la griffe de sécurité du couvercle de l' é lectronique et pivoter la griffe de sécurité de 90° dans le sens inverse des aiguilles d' u ne montre.
Page 35: Contrôle Du Montage
Levelflex FMP55 FOUNDATION Fieldbus Montage Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ? L' a ppareil est-il conforme aux spécifications du point de mesure ? Par exemple : • Température de process • Pression du process (voir document "Information technique, chapitre "Courbes de contrainte des matériaux")
Page 36: Raccordement Électrique
Raccordement électrique Levelflex FMP55 FOUNDATION Fieldbus Raccordement électrique Conditions de raccordement 7.1.1 Occupation des bornes PROFIBUS PA / FOUNDATION Fieldbus A0011341  8 Occupation des bornes PROFIBUS PA / FOUNDATION Fieldbus Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Blindage de câble : respecter la spécification de câble...
Page 37: Spécification De Câble
T +20 K. FOUNDATION Fieldbus Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée. Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en service BA00013S "FOUNDATION Fieldbus Overview", les Directives FOUNDATION Fieldbus et la norme IEC 61158-2 (MBP).
Page 38: Connecteurs D'appareil
Raccordement électrique Levelflex FMP55 FOUNDATION Fieldbus 7.1.3 Connecteurs d'appareil Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour raccorder le câble de signal. Occupation des bornes pour le connecteur M12...
Page 39: Alimentation
Courant nominal de décharge (8/20 μs) 10 kA Protection externe contre les surtensions Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 40: Raccordement De L'appareil
Raccordement électrique Levelflex FMP55 FOUNDATION Fieldbus Raccordement de l'appareil AVERTISSEMENT Risque d'explosion ! ‣ Respecter les normes nationales en vigueur. ‣ Respecter les instructions des Conseils de sécurité (XA). ‣ N' u tiliser que les presse-étoupe spécifiés. ‣ Vérifier que l' a limentation correspond aux indications de la plaque signalétique.
Page 41: Bornes À Ressort Embrochables
Levelflex FMP55 FOUNDATION Fieldbus Raccordement électrique A0013837 Raccorder le câble conformément à l' o ccupation des bornes →  36. 8. En cas d' u tilisation d' u n câble blindé : raccorder le blindage du câble à la borne de terre.
Page 42 Raccordement électrique Levelflex FMP55 FOUNDATION Fieldbus La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ? L' o ccupation des bornes est-elle correcte →  36 ? Si nécessaire : Le fil de terre est-il correctement raccordé ? Si la tension d' a limentation est présente : l' a ppareil est-il opérationnel et un affichage apparaît-il...
Page 43: Options De Configuration
Levelflex FMP55 FOUNDATION Fieldbus Options de configuration Options de configuration Aperçu 8.1.1 Configuration sur site Caractéristique "Affichage ; configuration", option C Caractéristique "Affichage ; configuration", option E "SD02" "SD03" A0015546 A0015544 Configuration par boutons-poussoirs Configuration par commande tactile 8.1.2 Configuration via l'afficheur déporté FHX50 A0013137 ...
Page 44: Configuration À Distance
Options de configuration Levelflex FMP55 FOUNDATION Fieldbus 8.1.3 Configuration à distance Via FOUNDATION Fieldbus FF-HSE FF-H1 ENDRESS + HAUSER – FF-H1 A0017188  12 Architecture du système FOUNDATION Fieldbus avec composants associés Modem Bluetooth FFblue Field Xpert SFX350/SFX370 FieldCare Carte d' i nterface NI-FF...
Page 45 Levelflex FMP55 FOUNDATION Fieldbus Options de configuration Via interface service (CDI) A0014019 Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration "FieldCare" Endress+Hauser...
Page 46: Structure Et Principe Du Menu De Configuration
Options de configuration Levelflex FMP55 FOUNDATION Fieldbus Structure et principe du menu de configuration 8.2.1 Structure du menu de configuration Menu Sous-menu / Signification paramètre Language Définit la langue de programmation de l' a fficheur sur site Mise en service Ouvre l' a ssistant interactif pour une mise en service guidée de l' a ppareil.
Page 47 Levelflex FMP55 FOUNDATION Fieldbus Options de configuration Menu Sous-menu / Signification paramètre Communication Contient tous les paramètres pour la configuration de l' i nterface de communication numérique. Diagnostic Contient tous les paramètres nécessaires à la détection et à l' a nalyse des erreurs de fonctionnement.
Page 48: Rôles Utilisateur Et Leurs Droits
Options de configuration Levelflex FMP55 FOUNDATION Fieldbus 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 49: Protection En Écriture Via Code D'accès
Levelflex FMP55 FOUNDATION Fieldbus Options de configuration 8.2.3 Protection en écriture via code d'accès A l' a ide du code d' a ccès spécifique à l' a ppareil, les paramètres pour la configuration de l' a ppareil de mesure sont protégés en écriture et leurs valeurs ne sont plus modifiables via la configuration locale.
Page 50: Annuler La Protection En Écriture Via Le Code D'accès
Options de configuration Levelflex FMP55 FOUNDATION Fieldbus 8.2.4 Annuler la protection en écriture via le code d'accès Lorsque le symbole apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local →...
Page 51: Protection En Écriture Via Commutateur De Verrouillage
Levelflex FMP55 FOUNDATION Fieldbus Options de configuration 8.2.6 Protection en écriture via commutateur de verrouillage Contrairement à la protection en écriture via le code d' a ccès spécifique à l' u tilisateur, l' a ccès en écriture peut être verrouillé par ce biais pour l' i ntégralité du menu de configuration - hormis pour le paramètre "Affichage contraste".
Page 52 Options de configuration Levelflex FMP55 FOUNDATION Fieldbus 4. Mettre le commutateur de verrouillage (WP) du module électronique principal en position ON active la protection en écriture du hardware. Mettre le commutateur de verrouillage (WP) du module électronique principal en position OFF (réglage par défaut) désactive la protection en écriture du hardware.
Page 53: Activer Et Désactiver Le Verrouillage Des Touches
Levelflex FMP55 FOUNDATION Fieldbus Options de configuration 8.2.7 Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à l' i ntégralité du menu de configuration via la configuration locale. Une navigation au sein du menu de configuration ou une modification des valeurs de paramètres individuels n' e st ainsi plus possible.
Page 54: Afficheur
Options de configuration Levelflex FMP55 FOUNDATION Fieldbus Afficheur 8.3.1 Apparence de l'affichage User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  13 Apparence de l' a ffichage sur l' a fficheur Affichage de la valeur mesurée (1 valeur) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur) 1.2 Symboles de la valeur mesurée...
Page 55 Levelflex FMP55 FOUNDATION Fieldbus Options de configuration Symboles d'affichage pour les sous-menus Symbole Signification Affich./Fonction. apparaît : • dans le menu principal à côté de la sélection "Affic./Fonction." A0011975 • à gauche dans l' e n-tête dans le menu "Affic./Fonction."...
Page 56 Options de configuration Levelflex FMP55 FOUNDATION Fieldbus Symboles de la valeur mesurée Symbole Signification Valeurs mesurées Niveau A0011995 Distance A0011996 Sortie courant A0011998 Courant mesuré A0011999 Tension aux bornes A0012106 Température de l'électronique ou du capteur A0012104 Voies de mesure...
Page 57: Eléments De Configuration
Levelflex FMP55 FOUNDATION Fieldbus Options de configuration 8.3.2 Eléments de configuration Touche Signification Touche Moins Pour le menu, sous-menu Dans une liste de sélection : déplace la barre de sélection vers le haut. Pour l' é diteur alphanumérique A0013969 Déplace dans le masque de saisie la barre de sélection vers la gauche (en arrière).
Page 58: Entrer Des Chiffres Et Du Texte
Options de configuration Levelflex FMP55 FOUNDATION Fieldbus 8.3.3 Entrer des chiffres et du texte Editeur numérique Editeur de texte A0013941 A0013999 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Eléments de configuration Masque de saisie Les symboles d' e ntrée et de configuration suivants sont disponibles dans le masque de...
Page 59 Levelflex FMP55 FOUNDATION Fieldbus Options de configuration Commuter • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet d' a ccéder à la sélection des outils de correction.
Page 60: Appeler Le Menu Contextuel
Options de configuration Levelflex FMP55 FOUNDATION Fieldbus 8.3.4 Appeler le menu contextuel A l' a ide du menu contextuel, l' u tilisateur peut appeler rapidement et directement à partir de l' a ffichage opérationnel les trois menus suivants : • Configuration •...
Page 61: Affichage De La Courbe Écho Sur L'afficheur
Levelflex FMP55 FOUNDATION Fieldbus Options de configuration 8.3.5 Affichage de la courbe écho sur l'afficheur Pour évaluer le signal de mesure, la courbe écho et la courbe de mapping, si un mapping a été réalisé, sont représentées sur l' a fficheur :...
Page 62: Intégration Dans Un Réseau Foundation Fieldbus
Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Fichier de description de l'appareil (DD) Pour configurer un appareil et l' i ntégrer dans un réseau FF, il faut : • Un logiciel de configuration FF •...
Page 63: Modèle De Bloc
Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_...
Page 64: Configuration Des Blocs À La Livraison
Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Outre les blocs instanciés par défaut, précédemment mentionnés, les blocs suivants peuvent également être instanciés : • 5 Analog Input Blocks (AI) • 2 Discrete Input Blocks (DI) • 3 PID Blocks (PID) •...
Page 65: Setup Transducer Block
Niveau de bruit 33107 Epaisseur interface supérieure Tableaux des indices des paramètres Endress+Hauser Les tableaux suivants listent les paramètres appareil spécifiques au fabricant des Resource Blocks. Pour les paramètres FOUNDATION Fieldbus, voir la documentation BA062S "Guideline - FOUNDATION Fieldbus Function Blocks", disponible au téléchargement sur la page Internet www.endress.com...
Page 66: Advanced Setup Transducer Block
Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BL Description données (octets) stockage écriture full_calibration Plage de mesure FLOAT Static distance_unit Unité de longueur ENUM16 Static interface Interface FLOAT...
Page 67: Display Transducer Block
Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture diameter Diamètre FLOAT Static output_echo_lost Sortie perte écho ENUM16 Static intermediate_height Hauteur intermédiaire FLOAT Static...
Page 68: Diagnostic Transducer Block
Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture configuration_management Gestion données ENUM16 Static AUTO decimal_places_1 Nombre décimales 1 ENUM16 Static AUTO decimal_places_2 Nombre décimales 2...
Page 69: Expert Configuration Transducer
Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture result_device_check Résultat test appareil ENUM16 Dynamic last_check_time Dernier test STRING Dynamic linearization_type Type de linéarisation...
Page 70 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture control_measurement Mesure ENUM16 Static AUTO control_measurement Contrôle mesure ENUM16 Static AUTO filter_dead_time Temps mort FLOAT Static present_reference_distance Distance de référence...
Page 71: Expert Information Transducer
Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture decimal_places_menu Menu décimales ENUM16 Static AUTO fieldbus_type Type fieldbus ENUM8 Static interface_property_ro Propriété interface ENUM16 Static...
Page 72: Service Sensor Transducer Block
9.6.8 Service Information Transducer Block Les paramètres du Service Information Transducer Block ne peuvent être configurés que par des techniciens de maintenance Endress+Hauser habilités. 9.6.9 Data Transfer Transducer Block Les paramètres du Data Transfer Transducer Block sont décrits dans la documentation GP01015F : "Levelflex FMP5x - Description des paramètres de...
Page 73 Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture used_calculation Calcul utilisé ENUM16 Dynamic bdt_cfg_rdwr_ctrl UINT16 Static AUTO bdt_transferred_ctrl BYTEARRAY Static AUTO bdt_data_trans BYTEARRAY Static...
Page 74: Méthodes
Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture full_scale FLOAT Static AUTO init_map_point_number UINT16 Static AUTO max_not_assoc_track UINT16 Static AUTO ref_max_dist Référence distance max.
Page 75: Mise En Service Via L'assistant
Levelflex FMP55 FOUNDATION Fieldbus Mise en service via l' a ssistant Mise en service via l'assistant Un assistant qui guide l' u tilisateur tout au long de la première mise en service est disponible dans FieldCare et DeviceCare. 1. Connecter l' a ppareil à FieldCare ou DeviceCare →  44.
Page 76: Mise En Service Via Le Menu De Configuration
Mise en service via le menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.1 Contrôle de l'installation et du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : •...
Page 77: Configuration D'une Mesure D'interface
Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.3 Configuration d'une mesure d'interface 100% DK (DC ) A0011177  17 Paramètres de configuration pour la mesure d' i nterface Longueur de sonde Point de référence de la mesure Paramètre "Distance interface"...
Page 78 Mise en service via le menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 11. Aller à : Menu "Configuration" → Distance  Affichage de la distance D entre le point de référence R et le niveau L 12. Aller à : Menu "Configuration" → Distance interface ...
Page 79: Enregistrement De La Courbe Enveloppe De
Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.4 Enregistrement de la courbe enveloppe de référence Une fois la mesure configurée, il est recommandé d' e nregistrer la courbe enveloppe actuelle comme courbe de référence. Celle-ci peut être utilisée ultérieurement à des fins de diagnostic.
Page 80: Configuration De L'afficheur Sur Site
Mise en service via le menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 11.5 Configuration de l'afficheur sur site 11.5.1 Réglage par défaut de l'afficheur local pour les mesures d'interface Paramètre Réglage par défaut pour les appareils avec Réglage par défaut pour les appareils...
Page 81: Gestion De La Configuration
Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.6 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.
Page 82: Protection Des Réglages Contre Un Accès Non
Mise en service via le menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 11.7 Protection des réglages contre un accès non autorisé Il existe deux manières de protéger les réglages contre un accès non autorisé : • Via la configuration (verrouillage software) →  49 •...
Page 83: Mise En Service
Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) Mise en service (fonctionnement basé sur les blocs) 12.1 Contrôle du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : •...
Page 84: Configuration Des Analog Input
Mise en service (fonctionnement basé sur les blocs) Levelflex FMP55 FOUNDATION Fieldbus 12.2.4 Configuration des Analog Input Blocks L' a ppareil dispose de 2 Analog Input Blocks, qui peuvent être affectés au choix aux différentes grandeurs de process. Réglage par défaut...
Page 85: Sélection De La Langue
Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338  19 Mise à l' é chelle de la valeur mesurée dans l' A I Block • Si dans le paramètre L_TYPE, vous avez sélectionné le mode Direct, vous ne pouvez pas modifier les valeurs et les unités pour XD_SCALE et OUT_SCALE.
Page 86 Mise en service (fonctionnement basé sur les blocs) Levelflex FMP55 FOUNDATION Fieldbus 100% DK (DC ) A0011177  20 Paramètres de configuration pour la mesure d' i nterface R = Point de référence de la mesure = Distance interface (distance bride à CD2) E = Etalonnage vide (= point zéro)
Page 87 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) Etape Bloc Paramètre Action SETUP (TRDSUP) Diamètre du tube Entrer le diamètre du (tube_diameter) bypass ou du tube de mesure. SETUP (TRDSUP) Constante diélectrique Entrer le coefficient (dc_value) diélectrique du produit...
Page 88: Configuration De L'afficheur Sur Site
Mise en service (fonctionnement basé sur les blocs) Levelflex FMP55 FOUNDATION Fieldbus AVIS Erreur de mesure à cause d'une mauvaise capacité à vide ‣ Pour les sondes à tige et à câble, une mesure correcte dans le mode 32940 : Interface avec capacité...
Page 89 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) Options Description 265 : Comparer La configuration d' a ppareil mémorisée dans l' a fficheur est comparée à la configuration d' a ppareil actuelle dans l' H istoROM.
Page 90: Configuration Du Comportement En Cas D'événement Conformément À La Spécification Foundation Fieldbus Ff912
Mise en service (fonctionnement basé sur les blocs) Levelflex FMP55 FOUNDATION Fieldbus 12.8 Configuration du comportement en cas d'événement conformément à la spécification FOUNDATION Fieldbus FF912 L' a ppareil est conforme à la spécification FOUNDATION Fieldbus FF912. Cela a, entre autres, les conséquences suivantes :...
Page 91 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) chaque groupe en usine. Chaque groupe est ainsi représenté par un bit des paramètres d' a ffectation. Importance de Catégorie d'événement par Source de Evénements de ce groupe l'événement...
Page 92 Mise en service (fonctionnement basé sur les blocs) Levelflex FMP55 FOUNDATION Fieldbus Importance de Catégorie d'événement par Source de Evénements de ce groupe l'événement défaut l'événement Configuration S441: Sortie courant 1 Process • S801: Energie trop faible • S825: Température de service •...
Page 93: Paramètres D'affectation
Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) 12.8.2 Paramètres d'affectation L' a ffectation des catégories d' é vénement aux groupes d' é vénements se fait via quatre paramètres d' a ffectation. Ils se trouvent dans le bloc RESOURCE (RB2) : •...
Page 94 Mise en service (fonctionnement basé sur les blocs) Levelflex FMP55 FOUNDATION Fieldbus Utilisez la fenêtre de navigation FieldCare pour accéder à la page Expert → Communication → Field diagnostics → Alarm detection enable.  21 Les colonnes "Fail Map" et "Check Map" par défaut Cherchez le groupe Configuration Highest Severity dans la colonne Fail Map et décochez la case correspondante (A).
Page 95 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs)  22 Les colonnes "Fail Map" et "Check Map" après la modification Il faut veiller à ce que pour chaque groupe d' é vénements, le bit correspondant soit réglé...
Page 96: Zone Configurable
Mise en service (fonctionnement basé sur les blocs) Levelflex FMP55 FOUNDATION Fieldbus 12.8.3 Zone configurable La catégorie d' é vénement peut être définie individuellement pour les événements suivants - indépendamment du groupe d' é vénements auquel elle a été affectée par défaut : •...
Page 97: Transmission Des Messages
Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) Allez dans la colonne Offspec Map et cochez la case du bit concerné (ici : Configurable Area Bit 1). Confirmez la sélection en appuyant sur la touche Enter.
Page 98: Diagnostic Et Suppression Des
Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.1 Suppression des défauts, généralités 13.1.1 Erreurs générales Erreur Cause possible Mesure corrective L' a ppareil ne réagit pas. Absence de tension. Appliquer la tension correcte.
Page 99: Erreur De Paramétrage
Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.1.2 Erreur de paramétrage Erreurs de paramétrage pour la mesure de niveau Erreur Cause possible Mesure corrective Valeur mesurée erronée Si la distance mesurée (Menu • Vérifier le paramètre Distance du "Configuration"...
Page 100: Information De Diagnostic Sur L' A Fficheur
Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus 13.2 Information de diagnostic sur l'afficheur local 13.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 101 Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts Evénement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut. Par ailleurs, le symbole d' é tat correspondant précède l' é...
Page 102: Appeler Les Mesures Correctives
Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus 13.2.2 Appeler les mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...
Page 103: Evénement De Diagnostic Dans L'outil De Configuration
Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.3 Evénement de diagnostic dans l'outil de configuration Si un événement de diagnostic s' e st produit dans l' a ppareil, le signal d' é tat apparaît en haut à gauche dans la barre d' é tat de l' o util de configuration avec le symbole correspondant pour le comportement en cas d' é...
Page 104: Logbook Des Événements
Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus 13.6 Logbook des événements 13.6.1 Historique des événements Vous aurez un aperçu chronologique des messages d' é vénements apparus dans le sous- menu Liste événements Chemin de navigation Diagnostic → Journal d' é vénements → Liste événements Un maximum de 100 messages d' é...
Page 105 Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts Evénement Texte d'événement d'information I1091 Configuration modifiée I1092 Mémoire valeurs effacée I1110 Interrupteur protection écriture changé I1137 Electronique changée I1151 Reset historiques I1154 Reset tension bornes Min/Max I1155 Réinitialisation température électron.
Page 106: Historique Du Firmware
Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus 13.7 Historique du firmware Date Version Modifications Documentation (FMP55, FOUNDATION Fieldbus) Manuel de mise en service Description des Information technique software paramètres de l'appareil 04.2012 01.00.zz Software d' o rigine BA01054F/00/FR/01.12 GP01015F/00/FR/01.12...
Page 107: Maintenance
Levelflex FMP55 FOUNDATION Fieldbus Maintenance Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 14.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints.
Page 108: Réparation
• Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 109: Pièces De Rechange
En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.
Page 110: Accessoires
Accessoires Levelflex FMP55 FOUNDATION Fieldbus Accessoires 16.1 Accessoires spécifiques à l'appareil 16.1.1 Capot de protection climatique Accessoires Description Capot de protection climatique A0015466 298.5 (11.8) 273.7 (10.8) 255.1 (10) 164 (6.46) A0015472  25 Capot de protection climatique ; unité de mesure : mm (in)
Page 111: Support De Montage Pour Le Boîtier De L'électronique
Levelflex FMP55 FOUNDATION Fieldbus Accessoires 16.1.2 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 140 (5.5) 122 (4.8) 175 (6.9) 158 (6.2) A0014793  26 Support de montage pour le boîtier de l' é lectronique ; Dimensions : mm (in) Montage mural Montage sur mât...
Page 112: Etoile De Centrage
Accessoires Levelflex FMP55 FOUNDATION Fieldbus 16.1.3 Etoile de centrage Accessoires Description Etoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) Utilisable pour : FMP55 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...
Page 113: Afficheur Séparé Fhx50
Levelflex FMP55 FOUNDATION Fieldbus Accessoires 16.1.4 Afficheur séparé FHX50 Accessoires Description Afficheur séparé FHX50 A0019128 • Matériau : – Plastique PBT – 316L • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : –...
Page 114: Parafoudre
Accessoires Levelflex FMP55 FOUNDATION Fieldbus 16.1.5 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 * 0,5 Ω • Tension continue de seuil : 400…700 V •...
Page 115: Accessoires Spécifiques À La Communication
Accessoires spécifiques à la communication Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser à l' i nterface CDI (= Endress+Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. Référence : 51516983 ...
Page 116: Menu De Configuration
Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.1 Aperçu du menu de configuration (module d'affichage) Navigation  Menu de configuration Language →  176  Configuration →  130 Mode de fonctionnement →  130 Unité de longueur →...
Page 117 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration ‣ Analog inputs ‣ Analog input 1…5 →  142 Block tag →  142 Channel →  142 Process Value Filter Time →  143 ‣ Configuration étendue →  144 État verrouillage →...
Page 118 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Valeur maximale →  159 Diamètre →  159 Hauteur intermédiaire →  160 Mode tableau →  160 ‣ Editer table →  162 Niveau Valeur client →  162 Activer tableau →...
Page 119 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Seuil de déclenchement →  173 Temporisation au déclenchement →  174 Mode défaut →  174 Etat de commutation →  174 Signal sortie inversé →  174 ‣ Affichage →  176 Language →...
Page 120 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Gestion données →  183 Comparaison résultats →  184 ‣ Administration →  186 ‣ Définir code d'accès →  188 Définir code d' a ccès →  188 →  188 Confirmer le code d' a ccès...
Page 121 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration ‣ Valeur mesurée →  195 Distance →  134 Niveau linéarisé →  158 Distance interface →  137 Interface linéarisée →  159 Epaisseur couche supérieure →  196 Tension aux bornes 1 →...
Page 122 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Etat de commutation →  207 Simulation alarme appareil →  207 ‣ Test appareil →  208 Démarrage test appareil →  208 Résultat test appareil →  208 →  208...
Page 123: Configuration)
Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.2 Aperçu du menu de configuration (outil de configuration) Navigation  Menu de configuration  →  130 Configuration →  130 Mode de fonctionnement Unité de longueur →  130 Type de cuve →...
Page 124 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Channel →  142 Process Value Filter Time →  143 ‣ Configuration étendue →  144 État verrouillage →  144 Droits d' a ccès via logiciel →  144 →  145 Entrer code d' a ccès...
Page 125 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Diamètre →  159 Hauteur intermédiaire →  160 Mode tableau →  160 Numéro tableau →  161 Niveau →  162 Niveau →  162 Valeur client →  162 Activer tableau →...
Page 126 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Temporisation au déclenchement →  174 Mode défaut →  174 Etat de commutation →  174 Signal sortie inversé →  174 ‣ Affichage →  176 →  176 Language Format d' a ffichage →...
Page 127 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration État sauvegarde →  184 Comparaison résultats →  184 ‣ Administration →  186 Définir code d' a ccès →  188 Reset appareil →  186  Diagnostic →  189 Diagnostic actuel →...
Page 128 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Distance interface →  137 Interface linéarisée →  159 Epaisseur couche supérieure →  196 Tension aux bornes 1 →  197 ‣ Analog inputs ‣ →  197 Analog input 1…5 Block tag →...
Page 129 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Dernier test →  208 Signal de niveau →  209 Signal de couplage →  209 Signal interface →  209 Endress+Hauser...
Page 130: Menu "Configuration
Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.3 Menu "Configuration" • : Indique le chemin de navigation vers le paramètre via l' a fficheur • : Indique le chemin de navigation vers le paramètre via l' o util de configuration (par ex.
Page 131 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Type de cuve  Navigation  Configuration → Type de cuve Prérequis Type de produit = Liquide Description Sélectionner le type de cuve. Sélection • Métallique • Bypass / tube de mesure • Non métallique •...
Page 132 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Réglage usine Autre Information Ce paramètre permet de déterminer grossièrement le coefficient diélectrique (CD) du supplémentaire produit. Pour une détermination plus précise du CD, voir le paramètre Propriété produit. Via le paramètre Groupe de produit, le paramètre Propriété produit est préréglé de la façon suivante :...
Page 133 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Plage de mesure  Navigation  Configuration → Plage de mesure Description Entrer la distance F du niveau minimal (0%) au niveau maximal (100%). Entrée En fonction de la sonde Réglage usine En fonction de la sonde Information supplémentaire...
Page 134 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information supplémentaire A0013195  29 Niveau pour la mesure d' i nterface • L' u nité est définie dans le paramètre Unité du niveau (→  148). • Pour la mesure d' i nterface, ce paramètre concerne toujours le niveau total.
Page 135 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Qualité signal Navigation  Configuration → Qualité signal Description Indique la qualité de signal de l' é cho évalué. Information Signification de l'affichage supplémentaire • Fort L' é cho évalué dépasse d' a u moins 10 mV le seuil d' é cho.
Page 136 Pour les coefficients diélectriques (valeurs CD) des principaux produits utilisés dans l' i ndustrie, voir : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Interface Navigation  Configuration → Interface Prérequis...
Page 137 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Distance interface Navigation  Configuration → Dist. interface Prérequis Mode de fonctionnement (→  130) = Interface ou Interface avec capacitif Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) à...
Page 138 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information Signification des options supplémentaire • Suppression manuelle A sélectionner lorsque la zone de suppression doit être déterminée manuellement via le paramètre Fin suppression (→  139). Dans ce cas, il n' e st pas nécessaire de comparer la distance affichée et la distance réelle.
Page 139 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Suppression actuelle Navigation  Configuration → Suppres.actuelle Description Indique la distance jusqu' à laquelle une suppression a déjà été enregistrée. Fin suppression  Navigation  Configuration → Fin suppression Prérequis Confirmation distance (→  137) = Suppression manuelle ou Distance trop petite Description Entrer la nouvelle fin de la suppression.
Page 140 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information Signification des options supplémentaire • Non Aucune courbe de mapping n' e st enregistrée. • Enregistrement suppression La courbe de mapping est enregistrée. L' a ppareil indique ensuite la nouvelle distance mesurée ainsi que la zone de suppression actuelle. Dans le cas de la configuration via l' a ffichage sur site, il faut appuyer sur ...
Page 141: Assistant "Suppression
Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.3.1 Assistant "Suppression" L' a ssistant Suppression n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la suppression se trouvent directement dans le menu Configuration...
Page 142: Sous-Menu "Analog Input 1
Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.3.2 Sous-menu "Analog input 1…5" Il y a un sous-menu Analog inputs pour chaque bloc AI de l' a ppareil. La transmission de la valeur mesurée sur le bus est configurée dans le bloc AI.
Page 143 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Process Value Filter Time Navigation  Configuration → Analog inputs → Analog input 1…7 → PV Filter Time Description Préréglage d' u ne période de temps pour la suppression de pics de signal. Le totalisateur ne réagit pas pendant la période préréglée aux sauts de la variable de process.
Page 144: Sous-Menu "Configuration Étendue
Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.3.3 Sous-menu "Configuration étendue" Navigation  Configuration → Config. étendue État verrouillage Navigation  Configuration → Config. étendue → État verrouill. Description Indique la protection en écriture actuellement active ayant la priorité la plus élevée.
Page 145 . Sur l' a fficheur local, le symbole placé devant un paramètre indique qu' i l est protégé en écriture. • 10 min60 s En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
Page 146 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Interface" Navigation  Configuration → Config. étendue → Interface Propriété process  Navigation  Configuration → Config. étendue → Interface → Propriét.process Description Entrer la vitesse de variation typique de l' i nterface.
Page 147 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Spécial: CD automatique – Condition : La capacité spécifique (pF/m) est connue – Evaluation du signal : Tant qu' i l y a une interface nette, le niveau total et la hauteur d' i nterface sont déterminés par le radar filoguidé.
Page 148 : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Le réglage par défaut, ε = 80, est valable pour l' e au à 20 °C (68 °F).
Page 149 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration A0013220 Suppression des échos parasites à l' e xtrémité supérieure de la sonde Suppression du niveau total en cas de bypass immergé UB Distance de blocage supérieure Correction du niveau  Navigation  Configuration → Config. étendue → Interface → Correcti. niveau Description Entrer la correction du niveau (si nécessaire).
Page 150 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information supplémentaire A0013313 UP Epaisseur d' i nterface (= épaisseur du produit supérieur) L' é paisseur d' i nterface mesurée est affichée avec ce paramètre sur l' a fficheur local. En comparant les deux épaisseurs d' i nterface, l' a ppareil peut corriger automatiquement le coefficient diélectrique du produit supérieur.
Page 151 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Utiliser valeur cste diélectr. calculée  Navigation  Configuration → Config. étendue → Interface → Uti.val.CDcal Description Indique si le coefficient diélectrique calculé doit être utilisé. Sélection • Enregistrer et quitter • Annuler et quitter Réglage usine...
Page 152 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Assistant "Calcul automatique constante diélectr." L' a ssistant Calcul automatique constante diélectr. n' e st disponible que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour le calcul automatique du CD se trouvent...
Page 153 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sous-menu "Linéarisation" 100% L‘ I‘ L‘ 100% L‘1L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  31 Linéarisation : conversion du niveau et, le cas échéant, de l' i nterface en un volume ou une masse ; la conversion dépend de la forme de la cuve...
Page 154 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Structure du sous-menu sur le module d' a ffichage Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation →  156 Unité après linéarisation →  157 Texte libre →...
Page 155 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Structure du sous-menu dans un outil de configuration (par ex. FieldCare) Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation →  156 Unité après linéarisation →  157 Texte libre →...
Page 156 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Navigation  Configuration → Config. étendue → Linéarisation Type de linéarisation  Navigation  Configuration → Config. étendue → Linéarisation → Type linéaris. Description Sélectionner le type de linéarisation.
Page 157 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Signification des options • Aucune Le niveau est délivré sans conversion dans l' u nité de niveau. • Linéaire La valeur de sortie (volume/masse) est proportionnelle au niveau L. Cela est valable, par exemple, pour des cuves et silos cylindriques verticaux.
Page 158 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description Sélectionner l' u nité pour la valeur linéarisée. Sélection Unités SI Unités US Unités Imperial • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • dm³...
Page 159 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Interface linéarisée Navigation  Configuration → Config. étendue → Linéarisation → Interface linéar Prérequis Mode de fonctionnement (→  130) = Interface ou Interface avec capacitif Description Indique la hauteur d' i nterface linéarisée.
Page 160 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Hauteur intermédiaire  Navigation  Configuration → Config. étendue → Linéarisation → Haut.interméd. Prérequis Le Type de linéarisation (→  156) prend l' u ne des valeurs suivantes : • Fond pyramidal • Fond conique •...
Page 161 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Manuel Le niveau et la valeur linéarisée correspondante sont entrés manuellement pour chaque point du tableau • Semi-automatique Le niveau est mesuré par l' a ppareil pour chaque point du tableau. La valeur linéarisée correspondante est entrée manuellement.
Page 162 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Niveau (Manuel)  Navigation  Configuration → Config. étendue → Linéarisation → Niveau Prérequis • Type de linéarisation (→  156) = Tableau • Mode tableau (→  160) = Manuel Description Indiquer le niveau du point du tableau (valeur avant linéarisation).
Page 163 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Réglage usine Désactiver Information Signification des options supplémentaire • Désactiver Aucune linéarisation n' e st calculée. Si Type de linéarisation (→  156) = Tableau, l' a ppareil délivre le message d' e rreur F435.
Page 164 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Réglages de sécurité" Navigation  Configuration → Config. étendue → Régla.sécurité Sortie perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Sort.perte écho Description Définir le comportement de sortie en cas de perte de l' é cho.
Page 165 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Rampe perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Rampe perte écho Prérequis Sortie perte écho (→  164) = Rampe perte écho Description Définir la pente de la rampe en cas de perte de l' é cho.
Page 166 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus A0013219  33 Distance de blocage (UB) pour la mesure dans les liquides Endress+Hauser...
Page 167 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sous-menu "Réglages sonde" Le sous-menu Réglages sonde permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe enveloppe. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
Page 168 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Confirmation longueur de sonde  Navigation  Configuration → Config. étendue → Réglages sonde → Conf.long. sonde Description Indique si la valeur affichée dans la paramètre Longueur de sonde actuelle →  167 correspond à...
Page 169 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Assistant "Correction longueur de sonde" Le assistant Correction longueur de sonde n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la correction de la longueur de sonde se trouvent...
Page 170 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Sortie commutation" Navigation  Configuration → Config. étendue → Sort.commutation Affectation sortie état  Navigation  Configuration → Config. étendue → Sort.commutation → Affec. sor. état Description Choisissez une fonction pour la sortie relais.
Page 171 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sélection • Arrêt • Sortie digitale diagnostique avancé 1 • Sortie digitale diagnostique avancé 2 • Sortie digitale 1 • Sortie digitale 2 • Sortie digitale 3 • Sortie digitale 4 • Sortie digitale 5 •...
Page 172 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description Affecter un comportement de diagnostique pour la sortie état. Sélection • Alarme • Alarme ou avertissement • Avertissement Réglage usine Alarme Seuil d'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Seuil enclench.
Page 173 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration A0015586 Seuil d' e nclenchement Seuil de déclenchement Sortie fermée (conducteur) Sortie ouverte (non conducteur) Temporisation à l'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo.enclench. Prérequis • Affectation sortie état (→  170) = Seuil •...
Page 174 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Temporisation au déclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo. déclench. Prérequis • Affectation sortie état (→  170) = Seuil • Affecter seuil (→  171) ≠ Arrêt Description Définir la temporisation au déclenchement.
Page 175 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Non La sortie tout ou rien se comporte selon la description ci-dessus. • Oui Les états Ouvert et Fermé sont inversés par rapport à la description ci-dessus.
Page 176 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Affichage" Le sous-menu sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Navigation  Configuration → Config. étendue → Affichage Language Navigation  Configuration → Config. étendue → Affichage → Language Description Régler la langue d' a ffichage.
Page 177 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sélection • 1 valeur, taille max. • 1 valeur + bargr. • 2 valeurs • 3 valeurs, 1 grande • 4 valeurs Réglage usine 1 valeur, taille max. Information supplémentaire 4841.000 Â A0019963 ...
Page 178 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Â 93.5 % Â 159.0 mm Â 93.5 V Â 26.3 °C A0019968  38 "Format d' a ffichage" = "4 valeurs" • Les paramètres Affichage valeur 1…4 →  178 permettent de déterminer les valeurs mesurées à...
Page 179 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Nombre décimales 1…4  Navigation  Configuration → Config. étendue → Affichage → Nomb.décimales 1 Description Sélectionner le nombre de décimales pour la valeur d' a ffichage. Sélection • x • x.x • x.xx •...
Page 180 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Ligne d'en-tête  Navigation  Configuration → Config. étendue → Affichage → Ligne d' e n-tête Description Sélectionner le contenu de l' e n-tête sur l' a fficheur local. Sélection • Désignation du point de mesure •...
Page 181 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Réglage usine Format numérique  Navigation  Configuration → Config. étendue → Affichage → Format numérique Description Choisir format chiffres sur l' a fficheur. Sélection • Décimal • ft-in-1/16' ' Réglage usine Décimal Information L' o ption ft-in-1/16'' n' e st valable que pour les unités de longueur.
Page 182 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Réglage usine Désactiver Information Signification des options supplémentaire • Désactiver Désactive le rétroéclairage. • Activer Active le rétroéclairage. Quel que soit le réglage dans ce paramètre, le rétroéclairage peut si nécessaire être automatiquement désactivé par l' a ppareil en cas de tension d' a limentation trop faible.
Page 183 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sous-menu "Sauvegarde de données vers l'afficheur" Ce sous-menu n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 184 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Réglage usine Annuler Information Signification des options supplémentaire • Annuler Aucune action n' e st exécutée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 185 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification de l'affichage supplémentaire • Réglages identiques La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Réglages différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à sa copie de sauvegarde dans l' a fficheur.
Page 186 (→  145). En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. En cas de configuration via l' a ffichage sur site : Le nouveau code d' a ccès n' e st valable qu' a près avoir été...
Page 187 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Annuler Aucune action • Au réglage usine Tous les paramètres sont réinitialisés aux réglages par défaut spécifiques à la référence de commande. • État au moment de la livraison Tous les paramètres sont réinitialisés à...
Page 188 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Assistant "Définir code d' a ccès" L' a ssistant Définir code d'accès n' e st disponible que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration avec l' o util de configuration, le paramètre Définir code d'accès se trouve directement dans le sous-menu...
Page 189: Menu "Diagnostic
Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic act. Description Indique le message de diagnostic en cours. Information L' a ffichage se compose de : supplémentaire • Symbole pour le niveau d' é vénement •...
Page 190 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Horodatage Navigation  Diagnostic → Horodatage Description Affiche l' h orodatage pour le paramètre Dernier diagnostic (→  189). Affichage Jours (d), Heures (h), Minutes (m), Secondes (s) Temps de fct depuis redémarrage Navigation ...
Page 191: Sous-Menu "Liste De Diagnostic
Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste diagnostic Diagnostic 1…5 Navigation  Diagnostic → Liste diagnostic → Diagnostic 1…5 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.
Page 192: Sous-Menu "Journal D'événements
Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.4.2 Sous-menu "Journal d'événements" Le sous-menu Journal d'événements n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la confguration via FieldCare, le journal des événements peut être affiché...
Page 193: Sous-Menu "Information Appareil
Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
Page 194 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Code commande Navigation  Diagnostic → Info.appareil → Code commande Description Indique la référence de commande de l' a ppareil. Information La référence de commande est générée par transformation réversible de la référence de supplémentaire...
Page 195: Sous-Menu "Valeur Mesurée
Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4.4 Sous-menu "Valeur mesurée" Navigation  Diagnostic → Val. mesurée Distance Navigation  Diagnostic → Val. mesurée → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau.
Page 196 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) à l' i nterface. Information supplémentaire A0013202 L' u nité est définie dans le paramètre Unité de longueur (→  130).
Page 197: Sous-Menu "Analog Input 1
Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information supplémentaire A0013313 UP Epaisseur couche supérieure L' u nité est déterminée par le paramètre Unité après linéarisation →  157. Tension aux bornes 1 Navigation  Diagnostic → Val. mesurée → Tension bornes 1 Description Indique la tension actuelle aux bornes de la sortie courant.
Page 198 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Channel Navigation  Diagnostic → Analog inputs → Analog input 1…7 → Channel Description Sélection de la variable de process. Sélection • Uninitialized • Niveau linéarisé • Amplitude écho absolue • Amplitude absolue EOP •...
Page 199 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Units index Navigation  Diagnostic → Analog inputs → Analog input 1…7 → Units index Description Indique l' u nité de la valeur de sortie Endress+Hauser...
Page 200: Valeurs Mesurées
Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.4.6 Sous-menu "Enregistrement des valeurs mesurées" Navigation  Diagnostic → Enreg.val.mes. Affecter voie 1…4  Navigation  Diagnostic → Enreg.val.mes. → Affecter voie 1…4 Description Affecter une grandeur de process à la voie de sauvegarde concernée.
Page 201 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Intervalle de mémorisation  Navigation  Diagnostic → Enreg.val.mes. → Interval.mémori. Description Définir l' i ntervalle de mémorisation t Entrée 1,0…3 600,0 s Réglage usine 30,0 s Information Ce paramètre détermine l' i ntervalle de temps entre chaque point de données dans la supplémentaire...
Page 202 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Affichage voie 1…4" Les sous-menus Affichage voie 1…4 n' e xistent que dans le cas de la configuration via l' a fficheur local. Dans le cas de la confguration via FieldCare, le diagramme peut être affiché...
Page 203: Sous-Menu "Simulation
Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4.7 Sous-menu "Simulation" Le sous-menu Simulation est utilisé pour simuler des valeurs mesurées spécifiques ou d' a utres conditions. De cette manière, il est possible de vérifier si la configuration de l' a ppareil et des dispositifs de commande raccordés est correcte.
Page 204 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 3. Retirer l' a fficheur en tournant légèrement. Afin de faciliter l' a ccès au commutateur SIM, enficher le module d' a ffichage sur le bord du compartiment de l' é lectronique.  Le module d' a ffichage est embroché sur le bord du compartiment de l' é...
Page 205 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Structure du sous-menu Navigation  Expert → Diagnostic → Simulation ‣ Simulation Affectation simulation grandeur →  206 mesure →  206 Valeur variable mesurée →  207 Simulation sortie commutation Etat de commutation →...
Page 206 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description des paramètres de l'appareil Navigation  Expert → Diagnostic → Simulation Affectation simulation grandeur mesure  Navigation  Expert → Diagnostic → Simulation → Aff.sim.gran.mes Description Sélectionner la grandeur de process à simuler.
Page 207 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Simulation sortie commutation  Navigation  Expert → Diagnostic → Simulation → Sim.sort.comm. Description Activer et désactiver la simulation de la sortie de commutation. Sélection • Arrêt • Marche Réglage usine Arrêt Etat de commutation ...
Page 208: Sous-Menu "Test Appareil
Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.4.8 Sous-menu "Test appareil" Navigation  Diagnostic → Test appareil Démarrage test appareil  Navigation  Diagnostic → Test appareil → Démarra.test app Description Lancer le test appareil. Sélection • Non • Oui Réglage usine...
Page 209 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Signal de niveau Navigation  Diagnostic → Test appareil → Signal de niveau Prérequis Le test de l' a ppareil a été réalisé. Description Indique le résultat du test pour le signal de niveau.
Page 210: Index
Index Levelflex FMP55 FOUNDATION Fieldbus Index Commutateur de verrouillage ....51 Commutateur DIP Accès en écriture ......48 voir Commutateur de verrouillage Accès en lecture .
Page 211 Levelflex FMP55 FOUNDATION Fieldbus Index Droits d' a ccès via logiciel (Paramètre) ... . 144 Maintenance ......107 Marquage CE .
Page 212 Index Levelflex FMP55 FOUNDATION Fieldbus Linéarisation ....154, 155, 156 Liste de diagnostic ..... . . 191 Rampe perte écho (Paramètre) .
Page 213 Levelflex FMP55 FOUNDATION Fieldbus Index Value (Paramètre) ......198 Verrouillage des touches Désactivation ......53 Mise sous tension .
Page 214 *71298786* 71298786 www.addresses.endress.com...
