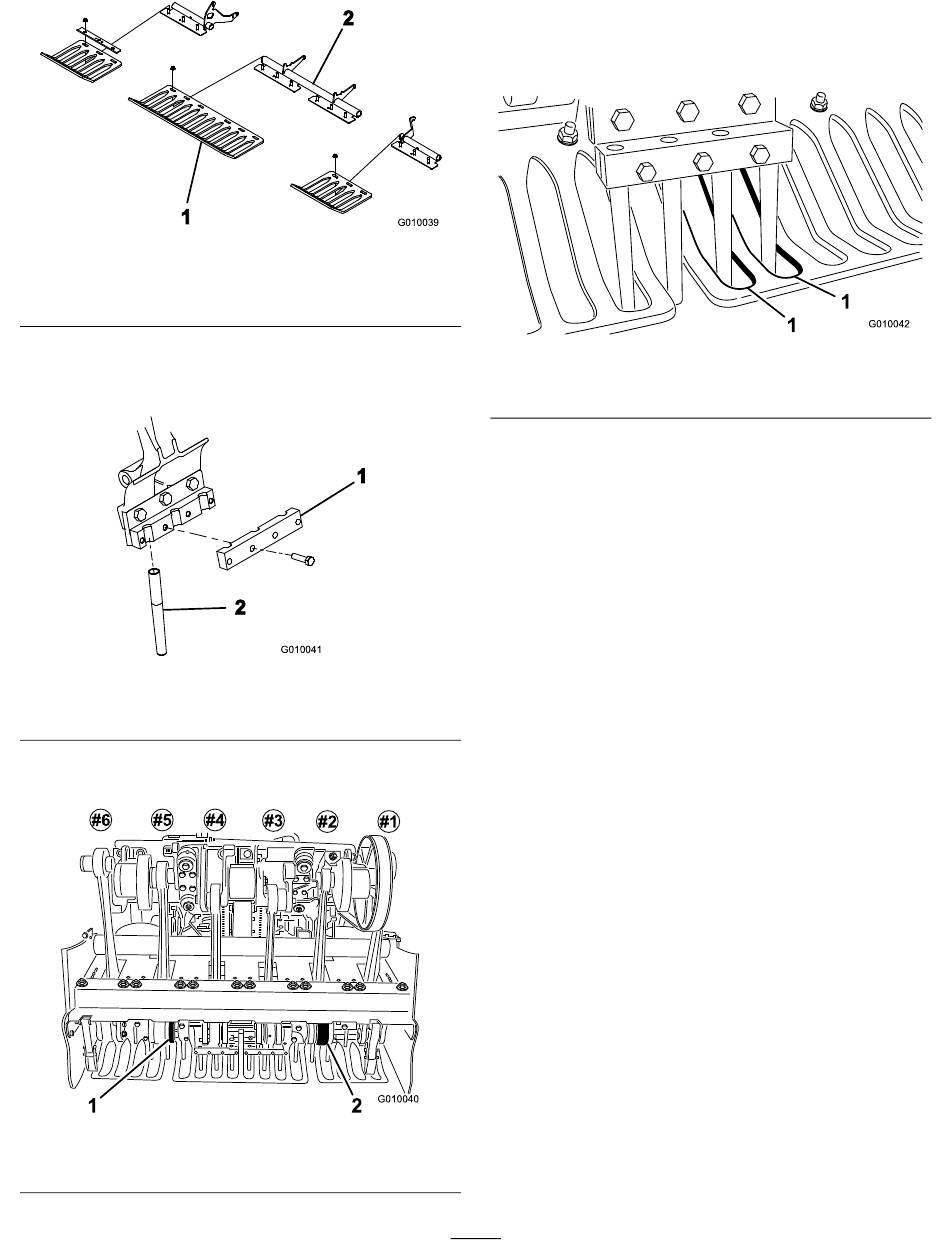

Figure 23
1. Protège-gazon
5. Fixez légèrement une bride de serrage sur
chaque porte-louchets
boulons (⅜ x 1½ po). Ne serrez pas les boulons.
Figure 24
1. Bride de serrage
6. Placez les louchets dans les porte-louchets nº 2
et 5 (Figure 25), puis serrez les boulons.
Figure 25
1. Porte- louchets nº 5
g010039
2. Barrette de maintien de
protège-gazon
(Figure 24) à l'aide de 4
g010041
2. Louchet
g010040
2. Porte- louchets nº 2
7. Vérifiez que les louchets sont bien centrés
entre les espacements dans les protège-gazon
(Figure 26). Réglez les protège-gazon au besoin
et serrez les écrous.
1. Espacements dans les protège-gazon
8. Montez les autres louchets dans les
porte-louchets nº 1, 3, 4 et 6. Serrez les boulons
de tous les porte-louchets à 40,6 N·m (30 pi-lb).
Remplacement des
louchets
Voir la section 6 Installation des porte-louchets, des
protège-gazon et des louchets (page 12)
illustrations.
1. Levez la tête d'aération et verrouillez-la en
position avec le verrou de service.
2. Garez la machine sur une surface plane et
horizontale, coupez le moteur, serrez le frein de
stationnement et enlevez la clé.
3. Desserrez les boulons de fixation du
porte-louchets et déposez les louchets usagés.
4. Insérez les louchets neufs dans le
porte-louchets.
5. Serrez les boulons au couple recommandé.
6. Répétez cette procédure pour les autres bras.
Réglage du transfert de
poids
La machine transfère le poids du groupe de
déplacement à la tête d'aération afin de maintenir
la profondeur d'aération dans divers types de
sol. Toutefois, si le sol est si ferme qu'il empêche
l'aération à la profondeur maximale, un transfert de
poids supplémentaire de la tête d'aération peut être
23
Figure 26
pour les
g010042
