▶ Retirer les attaches [1] sur l'isolation thermique.
▶ Enlever l'isolation thermique [2] de l'échangeur thermique.

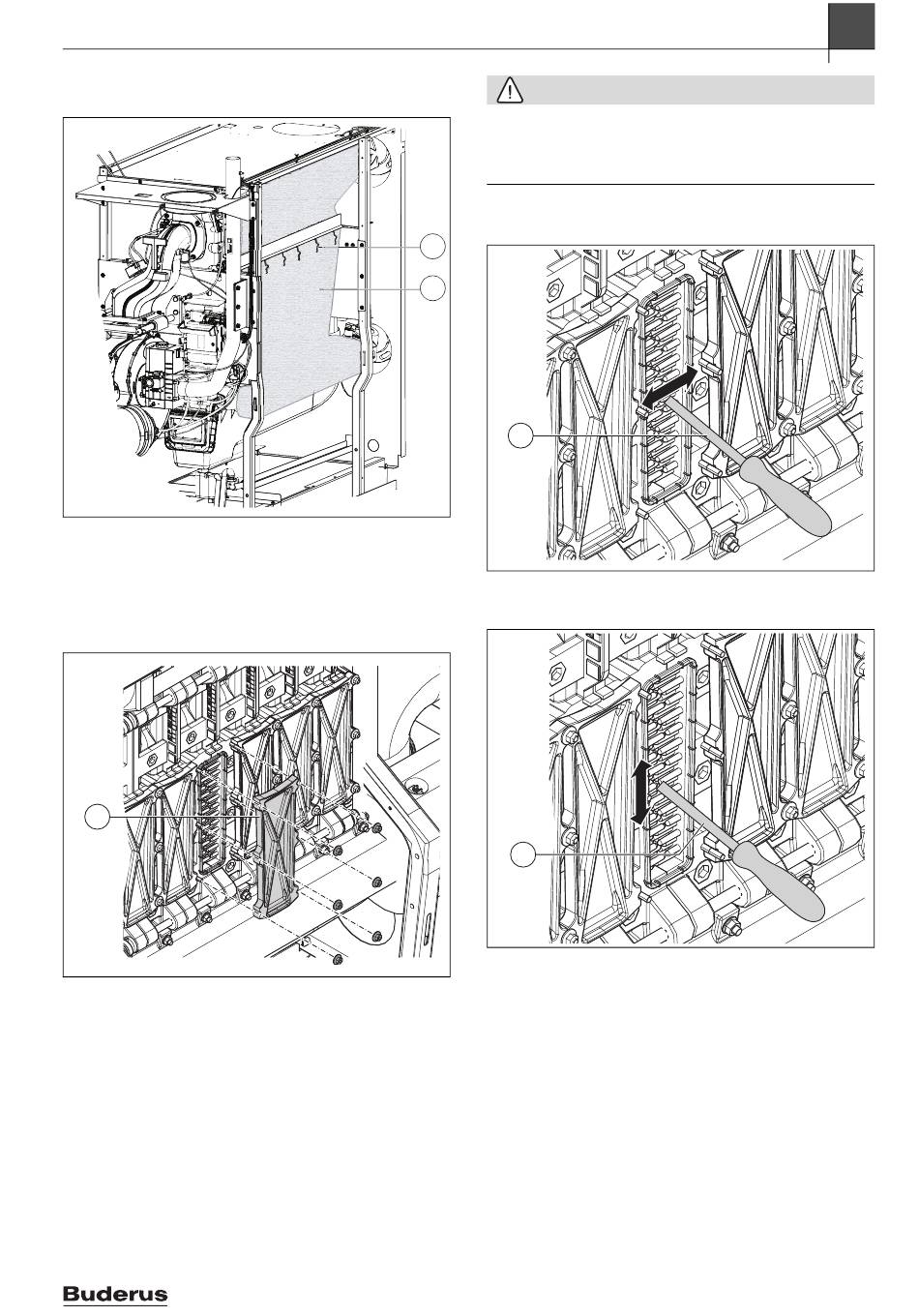

Fig. 58 Protection thermique sur l'échangeur thermique
[1]
Clip
[2]
Isolation thermique
▶ Dévisser les écrous de fixation sur les trappes de visite [1] de l'échan-
geur thermique.
▶ Retirer la trappe de visite.
1
Fig. 59 Retirer la trappe de visite
[1]
Trappe de visite
Logano plus – 6721846572 (2021/10)
PRUDENCE
Risque de blessure dû aux arêtes tranchantes de la lame de
nettoyage !
▶ Pour éviter toute blessure, porter des gants de protection lors du net-
toyage à l'aide de la lame de nettoyage (accessoires).
▶ Nettoyer à l'horizontale et en diagonale les parcours de fumées de
l'échangeur thermique à l'aide de la lame de nettoyage.
1
2
1
0010042084-001
Fig. 60 Nettoyage horizontal de l'échangeur thermique
[1]
Lame de nettoyage (disponible comme accessoire)
1
Fig. 61 Nettoyage en diagonale de l'échangeur thermique
0010012575-001
[1]
Lame de nettoyage (disponible comme accessoire)
▶ Retirer les particules de saletés du réservoir à condensats (par
ex. avec un aspirateur).
▶ Remettre le filtre à impuretés en place.
▶ Revisser la trappe de visite ou effectuer le nettoyage humide de
l'échangeur thermique.
▶ Tenir compte de la position exacte du couvercle et des joints.
▶ Remplacer les joints endommagés, tenir compte des cycles de rem-
placement.
Révision et maintenance
0010012576-001
0010012577-001
11
43
