Buderus Logano plus KB195i-15 Notice D'installation Et De Maintenance
  1. Manuels
  2. Marques
  3. Buderus Manuels
  4. Chaudières
  5. Logano plus KB195i-15
  6. Notice d'installation et de maintenance
Buderus Logano plus KB195i-15 Notice D'installation Et De Maintenance

Buderus Logano plus KB195i-15 Notice D'installation Et De Maintenance

Masquer les pouces Voir aussi pour Logano plus KB195i-15:

Publicité

Liens rapides

Télécharger ce manuel
Notice d'installation et de maintenance pour le professionnel
Logano plus
KB195i-15
Lire attentivement avant l'installation et la maintenance.

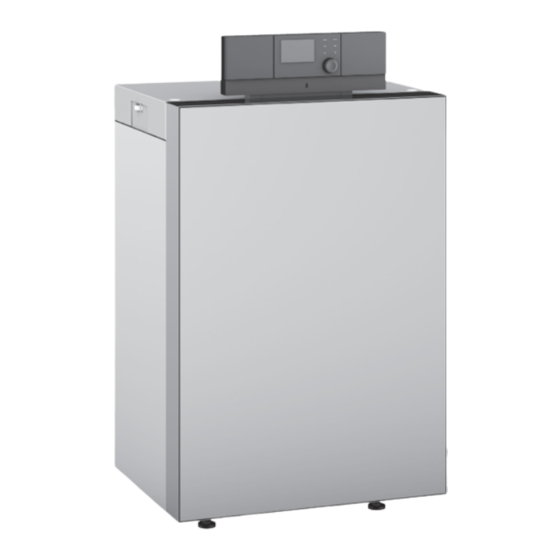

Chaudière fioul
à condensation
