Weinmann prisma2CLOUD Mode D'emploi
  1. Manuels
  2. Marques
  3. Weinmann Manuels
  4. Équipement médical
  5. prisma2CLOUD
  6. Mode d'emploi

Weinmann prisma2CLOUD Mode D'emploi

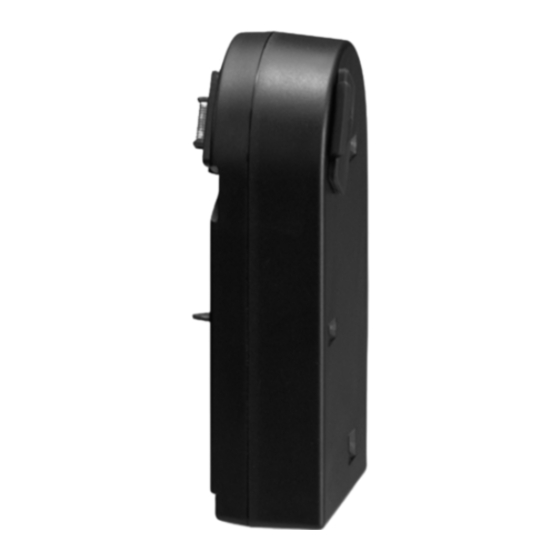

Station mobile pour appareils de thérapie du type wm 100 td
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
prisma2CLOUD
Mobilstation für Therapiegeräte des Typs WM 100 TD
Mobile station for WM 100 TD therapy devices
Station mobile pour appareils de thérapie du type WM 100 TD
Gebrauchsanweisung für Module des Typs WM 100 MW
Instructions for use for WM 100 MW modules
Mode d'emploi pour modules du type WM 100 MW

Publicité

Table des Matières
loading

Manuels Connexes pour Weinmann prisma2CLOUD

Sommaire des Matières pour Weinmann prisma2CLOUD

  • Page 1 All manuals and user guides at all-guides.com prisma2CLOUD Mobilstation für Therapiegeräte des Typs WM 100 TD Mobile station for WM 100 TD therapy devices Station mobile pour appareils de thérapie du type WM 100 TD Gebrauchsanweisung für Module des Typs WM 100 MW...
  • Page 2 All manuals and user guides at all-guides.com Deutsch English Français...

  • Page 3: Table Des Matières

    Fristen ..................15 Modul hygienisch aufbereiten ............15 Funktionskontrolle Fristen ..................17 Funktionskontrolle durchführen ........... 17 Störungen Wartung Lagerung und Entsorgung Lagerung ..................20 Entsorgung ................. 20 Anhang 10.1 Technische Daten ................ 21 10.2 Lieferumfang ................22 10.3 Ersatzteile ................... 22 prisma2CLOUD...
  • Page 4 All manuals and user guides at all-guides.com Inhaltsverzeichnis 10.4 Garantie ..................22 10.5 Konformitätserklärung ..............23 prisma2CLOUD...

  • Page 5: Einführung

    Das Modul wird über die Systemschnittstelle an das Therapiegerät angeschlossen. Aufgrund der direkten Verbindung zum Therapiegerät verfügt das Modul über keinerlei Ein-/Ausschalter. Die Datenübertragung erfolgt automatisch. Während einer Behandlung ist keine Datenübertragung möglich. Beachten Sie die Gebrauchsanweisung des Therapiegerätes zur Erklärung der Symbole im Display. prisma2CLOUD...

  • Page 6: Sicherheit

    Sachschaden durch Schmutz im Gerät! Eindringender Schmutz während des Transports kann das Gerät beschädigen.  Wenn die Buchse der Systemschnittstelle nicht belegt ist: Gerät nur transportieren, wenn die Abdeckung der Buchse geschlossen ist.  Gerät in der Transporttasche des Therapiegerätes transportieren. prisma2CLOUD...

  • Page 7: Allgemeine Hinweise

    Kompatibilität des Therapiegeräts und aller vor dem Einsatz mit dem Patienten verbundener Komponenten oder Zubehör. Lassen Sie Modifikationen am Gerät ausschließlich durch den Hersteller Weinmann oder durch von diesem ausdrücklich autorisiertes Fachpersonal durchführen. • Beachten Sie zur Vermeidung einer Infektion oder bakteriellen Kontamination den Abschnitt zur hygienischen Aufbereitung (siehe Kapitel „Hygienische Aufbereitung“).

  • Page 8: Warnhinweise In Diesem Dokument

    Kennzeichnet eine Gefahrensituation. Wenn Sie diesen Hinweis nicht beachten, kann es zu leichten oder mittleren Verletzungen kommen. Hinweis! Kennzeichnet eine schädliche Situation. Wenn Sie diesen Hinweis nicht beachten, kann es zu Sachschäden kommen. Kennzeichnet nützliche Hinweise innerhalb von Handlungsabläufen. prisma2CLOUD...

  • Page 9: Produktbeschreibung

    All manuals and user guides at all-guides.com 3 Produktbeschreibung Produktbeschreibung 3.1 Übersicht 3-1 Modul prisma2CLOUD Bezeichnung Beschreibung Abdeckung Buchse der Verdeckt die Buchse der Systemschnittstelle, wenn kein Systemschnittstelle weiteres Modul angeschlossen ist. Dient zum Anschluss an das Therapiegerät oder an weitere Stecker der Systemschnittstelle Module.

  • Page 10: Kennzeichnungen Und Symbole

    All manuals and user guides at all-guides.com 3 Produktbeschreibung 3.2 Kennzeichnungen und Symbole 3.2.1 Kennzeichnungen am Modul 3-2 Kennzeichen am Modul Symbol Beschreibung Kennzeichen und Symbole am Modul Gebrauchsanweisung beachten Mobilstation prisma2CLOUD...
  • Page 11 All manuals and user guides at all-guides.com 3 Produktbeschreibung Symbol Beschreibung Kennzeichen und Symbole auf dem Geräteschild TYPE: WM 100 MW Typenbezeichnung für prisma2CLOUD Artikelnummer Seriennummer System-Identifikationsnummer Hersteller und Herstelldatum Schutzart gegen elektrischen Schlag: Gerät der Schutzklasse II Gerät nicht über den Hausmüll entsorgen Schutzgrad gemäß...
  • Page 12 All manuals and user guides at all-guides.com 3 Produktbeschreibung Symbol Beschreibung Gerät vor Feuchtigkeit schützen. Zerbrechlich, mit Vorsicht behandeln GTIN Global Trade Item Number Seriennummer System-Identifikationsnummer prisma2CLOUD...

  • Page 13: Vorbereitung Und Bedienung

    3. An der rechten Seite des Therapiegeräts Abdeckung der Systemschnittstelle öffnen. 4. Entriegelungstaste am Modul gedrückt halten. 5. Verriegelungshaken des Moduls in die Verriegelungsbohrungen des Therapiegeräts schieben. 6. Modul gegen das Gerät drücken bis es einrastet. Im Display des Therapiegeräts erscheint das Symbol Ergebnis Modul ist angeschlossen. prisma2CLOUD...

  • Page 14: Modul Abnehmen

    Voraussetzung: Es findet aktuell keine Datenübertragung statt. 1. Entriegelungstaste am Modul drücken. 2. Modul seitlich vom Therapiegerät abnehmen. 3. Systemschnittstelle am Therapiegerät wieder mit der Abdeckung verschließen. Ergebnis Das Modul ist abgenommen. Im Display des Therapiegeräts erlischt das Symbol prisma2CLOUD...

  • Page 15: Hygienische Aufbereitung

    2. Modul gemäß folgender Tabelle hygienisch aufbereiten: Teil Reinigung Desinfektion Sterilisation Gehäuse Wischdesinfizieren Feucht abwischen: ® (Empfehlung: terralin protect Wasser oder milde Seife Nicht zulässig oder perform advanced Alcohol Verbindungsleitung verwenden 3. Modulgehäuse und insbesondere die elektrischen Schnittstellen gut trocknen lassen. prisma2CLOUD...
  • Page 16 All manuals and user guides at all-guides.com 5 Hygienische Aufbereitung 4. Modul an das Therapiegerät anschließen (siehe „4.1 Modul anschließen“, Seite 13). 5. Therapiegerät einschalten (siehe Gebrauchsanweisung des Therapiegeräts). Ergebnis Das Modul ist hygienisch aufbereitet. prisma2CLOUD...

  • Page 17: Funktionskontrolle

    Verschmutzung prüfen. 3. Modul an Gerät anschließen (siehe „4.1 Modul anschließen“, Seite 13). 4. Kontrollieren, ob im Display des Therapiegeräts das Symbol angezeigt wird. 5. Wenn das Modul nicht ordnungsgemäß arbeitet oder Beschädigungen aufweist: Fachhändler kontaktieren. Ergebnis Die Funktionskontrolle ist durchgeführt. prisma2CLOUD...

  • Page 18: Störungen

    Therapiegerätes durchführen unterstützt. lassen. Keine Kommunikation zwischen Modul und Das graue Funksymbol Therapiegerät möglich. erscheint im Display des Fachhändler kontaktieren. Therapiegeräts und wird nicht grün. Modul und Therapiegerät sind nicht kompatibel. Beachten Sie auch die Gebrauchsanweisung Ihres Therapiegerätes. prisma2CLOUD...

  • Page 19: Wartung

    8 Wartung Wartung Das Modul ist für eine Lebensdauer von 6 Jahren ausgelegt. Bei bestimmungsgemäßem Gebrauch gemäß dieser Gebrauchsanweisung ist das Modul wartungsfrei. Wenn Sie bei der Funktionskontrolle (siehe „6 Funktionskontrolle“, Seite 17) fehlerhafte Teile feststellen, kontaktieren Sie Ihren Fachhändler. prisma2CLOUD...

  • Page 20: Lagerung Und Entsorgung

    Entsorgen Sie das Produkt nicht über den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich an einen zugelassenen, zertifizierten Elektronikschrottverwerter. Dessen Adresse erfragen Sie bei Ihrer/Ihrem Umweltbeauftragten oder Ihrer Stadtverwaltung. Die Geräteverpackung (Pappkarton und Einlagen) können Sie als Altpapier entsorgen. prisma2CLOUD...

  • Page 21: Anhang

    Feststoffen und Wasser Klassifikation nach DIN EN 60601-1: Dauerbetrieb Betriebsart Prüfparameter und Grenzwerte können bei Bedarf Elektromagnetische Verträglichkeit (EMV) nach beim Hersteller Weinmann angefordert werden. EN 60601-1-2 EN55011 B Funkentstörung IEC 61000-4 Teil 2 bis 6, Teil 11, Teil 8 Funkstörfestigkeit...

  • Page 22: Lieferumfang

    Liste der Ersatzteile können Sie im Internet unter www.weinmann.de oder über Ihren Fachhändler beziehen. 10.4 Garantie Weinmann räumt dem Kunden eines neuen originalen Weinmann- Produktes und eines durch Weinmann eingebauten Ersatzteils eine beschränkte Herstellergarantie gemäß der für das jeweilige Produkt geltenden Garantiebedingungen und nachstehend aufgeführten Garantiezeiten ab Kaufdatum ein.

  • Page 23: Konformitätserklärung

    Schlauchsysteme Produkte für den einmaligen Gebrauch Keine 10.5 Konformitätserklärung Hiermit erklärt die Weinmann Geräte für Medizin GmbH + Co. KG, dass das Produkt den einschlägigen Bestimmungen der Richtlinie 93/42/EWG für Medizinprodukte entspricht. Den vollständigen Text der Konformitätserklärung finden Sie unter: www.weinmann.de...
  • Page 24 Function check Intervals ..................38 Performing a function check ............38 Faults Maintenance Storage and disposal Storage ..................41 Disposal ..................41 Appendix 10.1 Technical data ................42 10.2 Scope of supply ................43 10.3 Spare parts ................. 43 prisma2CLOUD...
  • Page 25 All manuals and user guides at all-guides.com Contents 10.4 Warranty ..................44 10.5 Declaration of conformity ............44 prisma2CLOUD...

  • Page 26: Introduction

    The data communication is performed automatically. Data communication is not possible during therapy. For an explanation of the symbols in the display, please refer to the instructions for use of the therapy device. prisma2CLOUD...

  • Page 27: Safety

    Dirt entering the device during transport can damage the device.  If the system interface port is not in use: Only transport the device if the port cover is closed.  Transport the device in the therapy device transport bag. prisma2CLOUD...

  • Page 28: General Information

    • Repairs, servicing and maintenance should only be carried out by the manufacturer, Weinmann, or by a technician expressly authorized by Weinmann. • The operator is responsible for ensuring the compatibility of the therapy device and all the connected components and accessories prior to the application with the patient.

  • Page 29: Warnings In This Document

    Designates a dangerous situation. Failure to observe this warning may lead to minor or moderately serious injury. Notice! Indicates a hazardous situation. Failure to observe this warning may lead to damage to equipment. Designates useful information relating to a particular action. prisma2CLOUD...

  • Page 30: Product Description

    All manuals and user guides at all-guides.com 3 Product description Product description 3.1 Overview 3-1 prisma2CLOUD module Designation Description Covers the system interface port if no additional module is System interface port cover connected. System interface connector Used for connection to the therapy device or other modules.

  • Page 31: Labels And Symbols

    All manuals and user guides at all-guides.com 3 Product description 3.2 Labels and symbols 3.2.1 Labels on the module 3-2 Labels on the module Symbol Description Labels and symbols on the module Consult instructions for use Mobile station prisma2CLOUD...
  • Page 32 All manuals and user guides at all-guides.com 3 Product description Symbol Description Labels and symbols on the type plate TYPE: WM 100 MW Type designation of prisma2CLOUD Article number Serial number System identification number Manufacturer and date of manufacture Type of protection against electric shock: Protection class II device Do not dispose of device in household waste Degree of protection acc.
  • Page 33 All manuals and user guides at all-guides.com 3 Product description Symbol Description Protect the device against moisture. Fragile, handle with care GTIN Global trade item number Serial number System identification number prisma2CLOUD...

  • Page 34: Preparation And Operation

    4. Keep the unlocking button on the module depressed. 5. Slide the module's locking hooks into the mounting holes on the therapy device. 6. Push the module against the device until it clicks into place. symbol appears on the therapy device's display. Result Module is connected. prisma2CLOUD...

  • Page 35: Removing The Module

    1. Press the unlocking button on the module. 2. Remove the module sideways from the therapy device. 3. Close the system interface cover on the therapy device again. Result The module is removed. symbol disappears from the therapy device display. prisma2CLOUD...

  • Page 36: Hygienic Preparation

    2. Carry out hygienic preparation of the module as specified in the following table: Part Cleaning Disinfection Sterilization Housing Wipe-down disinfection ® Wipe with a damp cloth (Recommendation: terralin Not permitted using water or mild soap protect or perform advanced Connection line Alcohol EP) prisma2CLOUD...
  • Page 37 4. Connect the module up to the therapy device (see "4.1 Connecting up the module", page 34). 5. Switch on the therapy device (see instructions for use of the therapy device). Result The module is hygienically prepared. prisma2CLOUD...

  • Page 38: Function Check

    34). 4. Check whether the symbol is shown on the therapy device display. 5. If the module does not work properly or shows signs of damage: Contact your authorized dealer. Result The function check is complete. prisma2CLOUD...

  • Page 39: Faults

    The gray radio symbol appears therapy device. on the therapy device display and Contact your authorized dealer. does not turn green. The module and the therapy device are not compatible. Please also observe the instructions for use of your therapy device. prisma2CLOUD...

  • Page 40: Maintenance

    If the module is used as intended in accordance with these instructions for use, it does not require any maintenance. If you identify faulty parts during the function check (see "6 Function check", page 38), contact your authorized dealer. prisma2CLOUD...

  • Page 41: Storage And Disposal

    Do not dispose of the product in the household waste. Consult an authorized, certified electronic waste recycling company for proper disposal. You can find out their address from your environmental officer or from your local council. The device packaging (cardboard box and inserts) can be disposed of as waste paper. prisma2CLOUD...

  • Page 42: Appendix

    All manuals and user guides at all-guides.com 10 Appendix 10 Appendix 10.1 Technical data Specification prisma2CLOUD Product class according to 93/42/EEC Dimensions W x H x D in cm 4.3 x 12.8 x 6.5 Weight in kg 0.170 Temperature range Operation +5°C to +40°C...

  • Page 43: Scope Of Supply

    WM 29963 Instructions for use WM 67950 10.3 Spare parts Replacement parts can be ordered separately, if required. A current list of replacement parts is available on the Internet at www.weinmann.de or from your authorized dealer. prisma2CLOUD...

  • Page 44: Declaration Of Conformity

    All manuals and user guides at all-guides.com 10 Appendix 10.4 Warranty Starting from the date of purchase, Weinmann offers the customer a limited manufacturer’s warranty on a new original Weinmann product or replacement parts installed by Weinmann in accordance with applicable warranty terms and conditions for the particular product and the warranty periods listed below.
  • Page 45 Périodicité ................... 59 Réalisation du contrôle du fonctionnement ........59 Pannes Entretien Stockage et élimination Stockage ..................62 Mise au rebut ................62 Annexe 10.1 Caractéristiques techniques ............63 10.2 Équipement fourni ............... 64 10.3 Pièces de rechange ..............64 prisma2CLOUD...
  • Page 46 All manuals and user guides at all-guides.com Table des matières 10.4 Garantie ..................65 10.5 Déclaration de conformité ............65 prisma2CLOUD...

  • Page 47: Introduction

    Marche/Arrêt. Le transfert des données s'effectue automatiquement. Aucun transfert des données n'est possible pendant un traitement. Tenir compte du mode d'emploi de l'appareil de thérapie concernant l'explication des symboles sur l'écran d'affichage. prisma2CLOUD...

  • Page 48: Sécurité

    Des saletés qui se seraient infiltrées dans l'appareil pendant le transport peuvent endommager l'appareil.  Si la prise de l'interface du système n'est pas branchée : ne transporter l'appareil que lorsque le couvercle de la prise est fermé.  Transporter l'appareil de thérapie dans son sac de transport. prisma2CLOUD...

  • Page 49: Consignes Générales

    • Faire effectuer des mesures nécessaires sur l'appareil, comme réparations, entretien et interventions de maintenance uniquement par le fabricant Weinmann ou par du personnel spécialisé dûment autorisé par ses soins. • L'exploitant est tenu de veiller à ce que l'appareil de thérapie et tous les composants ou accessoires mis en contact avec le patient avant l'utilisation soient compatibles.

  • Page 50: Avertissements Dans Ce Document

    Désigne une situation de danger. En cas de non-respect de cette consigne, il y a risque de blessures légères ou moyennes. Avis ! Désigne une situation dommageable. En cas de non-respect de cette consigne, il y a risque de dommages matériels. Désigne des avis utiles pendant les manipulations. prisma2CLOUD...

  • Page 51: Description Du Produit

    All manuals and user guides at all-guides.com 3 Description du produit Description du produit 3.1 Vue d'ensemble 3-1 Module prisma2CLOUD N° Désignation Description Couvercle de la prise de l'interface Recouvre la prise de l'interface du système lorsqu'aucun autre du système module n'est raccordé.

  • Page 52: Marquages Et Symboles

    All manuals and user guides at all-guides.com 3 Description du produit 3.2 Marquages et symboles 3.2.1 Marquages sur le module 3-2 Marquages sur le module N° Symbole Description Marquages et symboles sur le module Tenir compte du mode d'emploi Station mobile prisma2CLOUD...

  • Page 53: Marquages Sur Le Conditionnement

    3 Description du produit N° Symbole Description Marquages et symboles sur la plaque signalétique TYPE: WM 100 MW Désignation pour prisma2CLOUD Numéro d'article Numéro de série Numéro d'identification du système Fabricant et date de fabrication Type de protection en cas de décharge électrique : appareil de la classe de protection II Ne pas jeter l'appareil avec les ordures ménagères.
  • Page 54 All manuals and user guides at all-guides.com 3 Description du produit Symbole Description Protéger l'appareil de l'humidité. Fragile, manipuler avec précaution GTIN Code article international (Global Trade Item Number) Numéro de série Numéro d'identification du système prisma2CLOUD...

  • Page 55: Préparation Et Utilisation

    5. Pousser le crochet de verrouillage du module dans les trous de verrouillage de l'appareil de thérapie. 6. Presser le module contre l'appareil, jusqu'à ce qu'il s'enclenche. Le symbole apparaît sur l'écran d'affichage de l'appareil de thérapie. Résultat Le module est branché. prisma2CLOUD...

  • Page 56: Démontage Du Module

    1. Appuyer sur la touche de déverrouillage sur le module. 2. Sortir le module sur le côté de l'appareil de thérapie. 3. Refermer avec le couvercle l'interface système sur l'appareil de thérapie. Résultat Le module est démonté. Le symbole s'éteint sur l'écran d'affichage de l'appareil de thérapie. prisma2CLOUD...

  • Page 57: Décontamination

    : Pièce Nettoyage Désinfection Stérilisation Boîtier Essuyer avec un chiffon Désinfection par essuyage ® humide : (recommandation : terralin Non autorisée Câble de protect ou perform advanced utiliser de l'eau ou un savon raccordement doux Alcohol EP) prisma2CLOUD...
  • Page 58 3. Bien laisser sécher le boîtier du module et en particulier les interfaces électriques. 4. Monter le module sur l'appareil de thérapie (voir « 4.1 Montage du module », page 55). 5. Mettre l'appareil de thérapie sous tension (voir mode d'emploi de l'appareil de thérapie). Résultat Le module est décontaminé. prisma2CLOUD...

  • Page 59: Contrôle Du Fonctionnement

    55). 4. Vérifier si le symbole s'affiche à l'écran de l'appareil de thérapie. 5. Si le module ne fonctionne pas correctement ou s'il est endommagé : contacter le distributeur agréé. Résultat Le contrôle du fonctionnement est terminé. prisma2CLOUD...

  • Page 60: Pannes

    Contacter le distributeur agréé. de thérapie mais ne s'affiche pas en Le module et l'appareil de vert. thérapie ne sont pas compatibles. Tenir également compte du mode d'emploi de l'appareil de thérapie. prisma2CLOUD...

  • Page 61: Entretien

    Le module est conçu pour durer 6 ans. Dans des conditions normales d'utilisation, le module ne nécessite aucun entretien. Veuillez contacter votre distributeur agréé si vous détectez des pièces défectueuses lors du contrôle de fonctionnement (voir « 6 Contrôle du fonctionnement », page 59). prisma2CLOUD...

  • Page 62: Stockage Et Élimination

    à une entreprise d'élimination des déchets électroniques certifiée et autorisée. Pour en obtenir l'adresse, s'adresser au responsable de l'environnement de votre ville ou à votre administration communale. L'emballage de l'appareil (carton et garnitures) peut être éliminé avec le papier usagé. prisma2CLOUD...

  • Page 63: Annexe

    All manuals and user guides at all-guides.com 10 Annexe 10 Annexe 10.1 Caractéristiques techniques Spécification prisma2CLOUD Classe de produit selon la directive 93/42/CEE Dimensions l x H x P en cm 4,3 x 12,8 x 6,5 Poids en kg 0,170 Plage de température...

  • Page 64: Équipement Fourni

    Mode d'emploi WM 67950 10.3 Pièces de rechange Au besoin, il est possible de commander des pièces de rechange séparément. Une liste actuelle des pièces de rechange est disponible sur Internet à l'adresse www.weinmann.de ou auprès de votre distributeur agréé. prisma2CLOUD...

  • Page 65: Déclaration De Conformité

    Produits à usage unique Aucune 10.5 Déclaration de conformité La société Weinmann Geräte für Medizin GmbH + Co. KG déclare par la présente que le produit est conforme aux dispositions respectives de la Directive européenne 93/42/CEE relative aux dispositifs médicaux.
