• Desserrez les deux vis avant dans la charnière supérieure et avec la vis latérale (celle entourée sur l'image) réglez la porte en
avant ou en arrière (voir Fig. 32).
• Une fois le centrage de la porte trouvé, verrouillez les 2 vis avant.
6.9
REGISTRE AIR
Le chauffage est équipé d'un registre d'air arrière amovible
Le poêle est régulé en fonction des données de la cheminée et de la pastille utilisée, selon les caractéristiques techniques (voir
CARACTÉRISTIQUES a pag. 39)
Si les données ne correspondent pas, le technicien autorisé peut augmenter le tirage du poêle en retirant / dévissant la bague
située à l'intérieur du tuyau d'entrée d'air (voir Fig. 33).
Ouverture du registre d'air de 35 mm pour une puissance nominale de 11 Pa.
6.10 CANALISATION DES DONNÉES
• Avec un poêle sans canalisation, il y a une portée d'air variable d'un minimum de 61 m
température de l'air qui varie entre un minimum de 90°C et un maximum de 136°C.
• Pour la canalisation, il est recommandé de ne pas dépasser les 6 mètres de tuyau et 3 coudes de 90° car l'air chaud perdrait de
son efficacité.
• Utiliser des tuyaux d'un diamètre de 80 mm avec des parois internes lisses.
• Si les tuyaux passent à travers des murs froids, isoler les tuyaux avec un matériau adapté.
• Sur la bouche de sortie, mettre une grille de protection à grandes mailles avec une superficie nette totale d'un minimum de 40 cm
• Au-delà de 6 mètres de tuyau, la portée d'air variable est au minimum de 58 m
27
FRAME - QUASIMODO - MODO Airtight

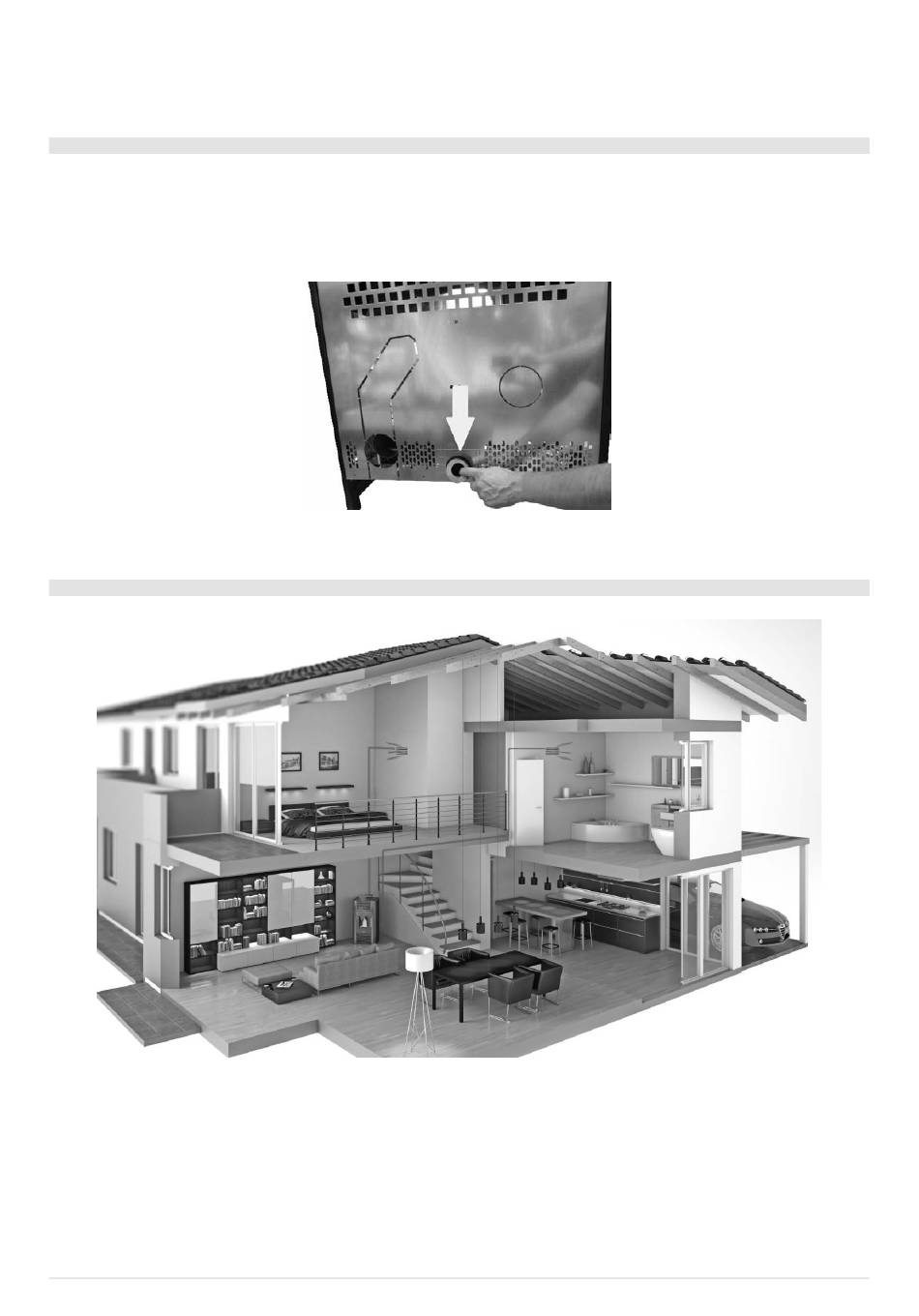

Fig. 33 - Extraction anneau
Fig. 34 - Exemple de canalisation
/h à un maximum de 120 m
3
/h et au maximum de 83 m
3
/h et une
3
.
2
/h et la tempéra-
3
