6.4

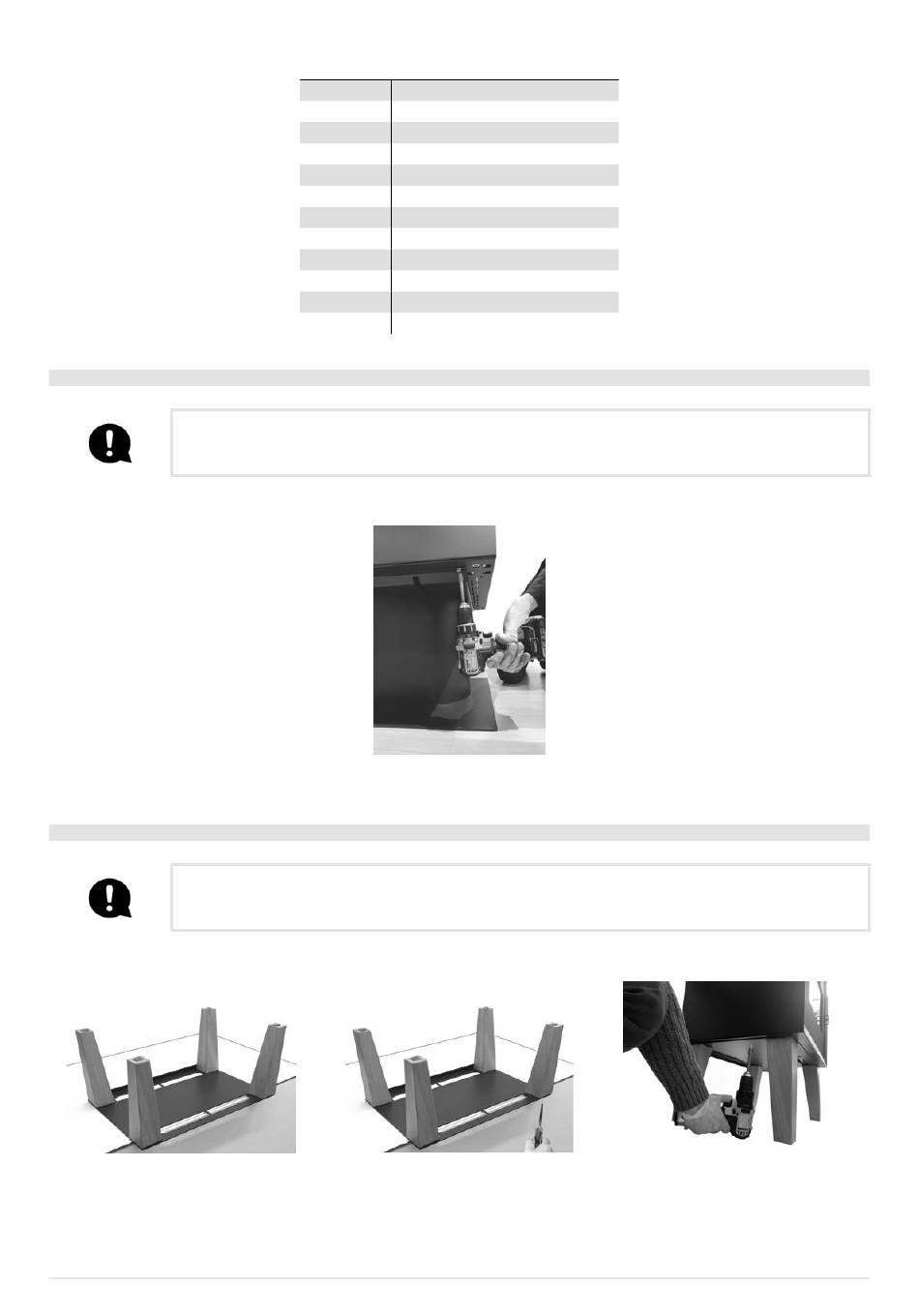

MONTAGE DU SOCLE DES POÊLES MODO AT ET QUASIMODO
Les opérations de montage doivent toujours être effectuées par 2 personnes!
Pour le montage du socle, procéder comme suit:
• Poser le corps de la machine sur le socle et fixer le tout avec les vis incluses (voir Fig. 24).
6.5
MONTAGE DES PIEDS DU POÊLE MODO AT
Les opérations de montage doivent toujours être effectuées par 2 personnes!
Pour le montage des pieds, procéder comme suit:
Fig. 25 - Mettre la base et les pieds en place
• Poser la base sur un plan (en dirigeant le pli vers le haut) et placer les pieds dessus (voir Fig. 25).
• Fixer les pieds à la base (voir Fig. 26).
• Poser le corps de la machine sur les pieds et fixer le tout avec les vis incluses (voir Fig. 27).
25
FRAME - QUASIMODO - MODO Airtight
LEGENDA
Fig. 23
3
58 cm
4
42,5 cm
5
35 cm
6
10,6 cm
7
Tuyau d'évacuation d.8 cm
8
Prise d'air comburant d.13 cm
9
70 cm
10
30 cm
11
60 cm
12
42,5 cm
13
65 cm
14
30 cm
Fig. 24 - Fixation du socle
Fig. 26 - Fixer les pieds à la base
UP
3
Fig. 27 - Fixation du poêle
