• L' é vacuation des fumées doit être la plus courte possible, réalisée avec conduit concentrique. Toutefois, la hauteur mini-
male pour la partie verticale après le T de purge est de 1,5 mètres.
• Le debouché des fumées doit être placé à une hauteur minimale de 2 mètres par rapport au sol extérieur.
• La longueur totale du conduit de fumée concentrique (sections horizontales + verticales) ne peut pas être supérieure à 4
mètres.
• Pour l'installation en ZONE3 qui prévoit la sortie horizontale en façade, il est obligatoire de faire au moins un coude en plus
du « T » pour la sortie en horizontale.
• Placer sur le terminal horizontal (sortie façade) une grille anti-volatiles.
• La dimension de la section interne du conduit des fumées doit être minimum Ø80 mm.
PRISE D'AIR
• Voir schéma des positions des terminaux sur TERMINAL DE CHEMINEE a pag. 9.
• La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système concentrique); l'air
de combustion est prélevé de l'espace interstitiel.
• Le décret N. 2008-1231 article R131-2 dispense de l' e ntrée d'air directement de l' e xtérieure puisque l'appareil dispose de sa
propre amenée d'air pour les appareils étanches.
19
FRAME - QUASIMODO - MODO Airtight

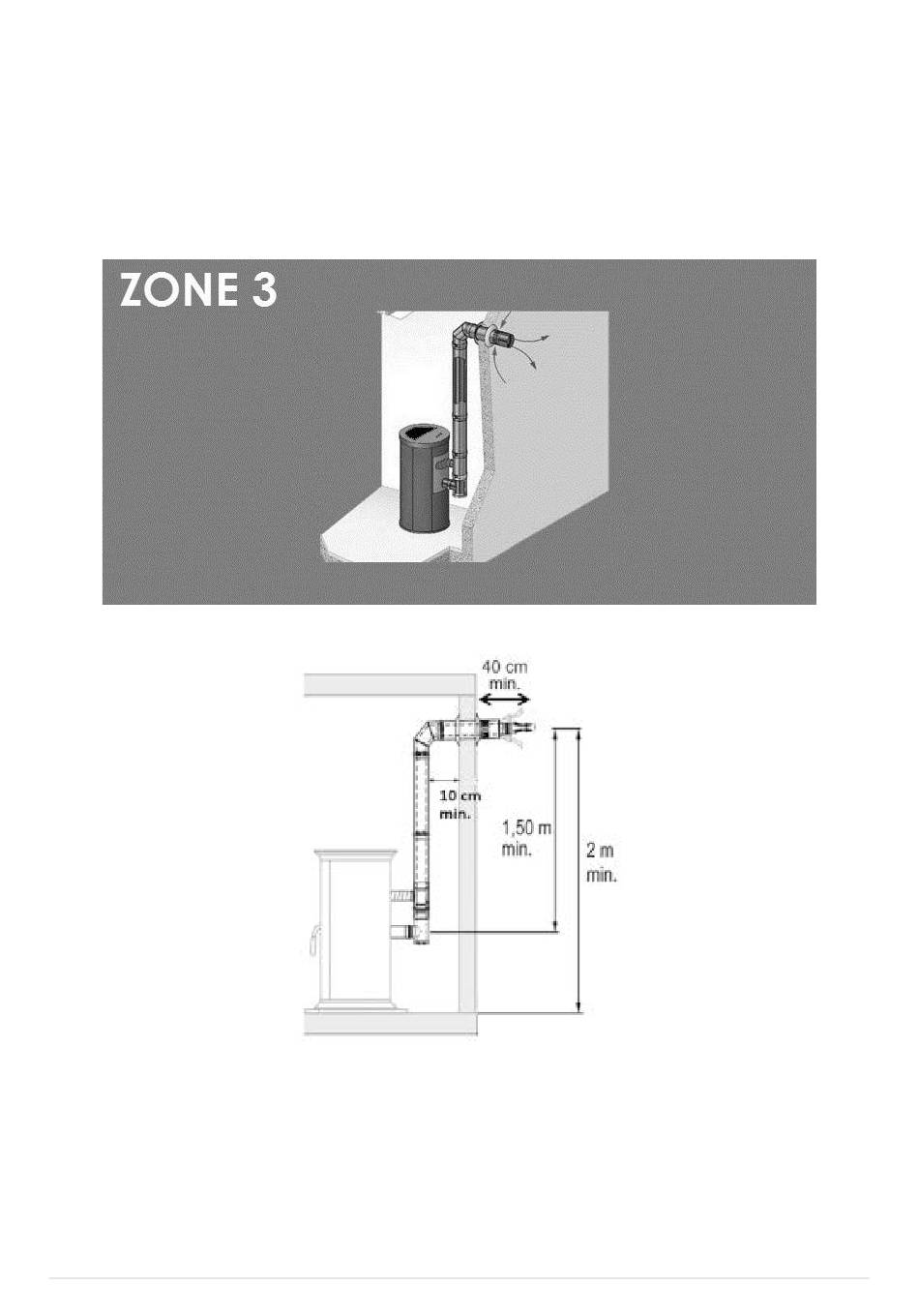

Fig. 16 - Schéma de principe du système concentrique avec terminal horizontal (ZONE 3)
Fig. 17 - Exemple: Zone 3
